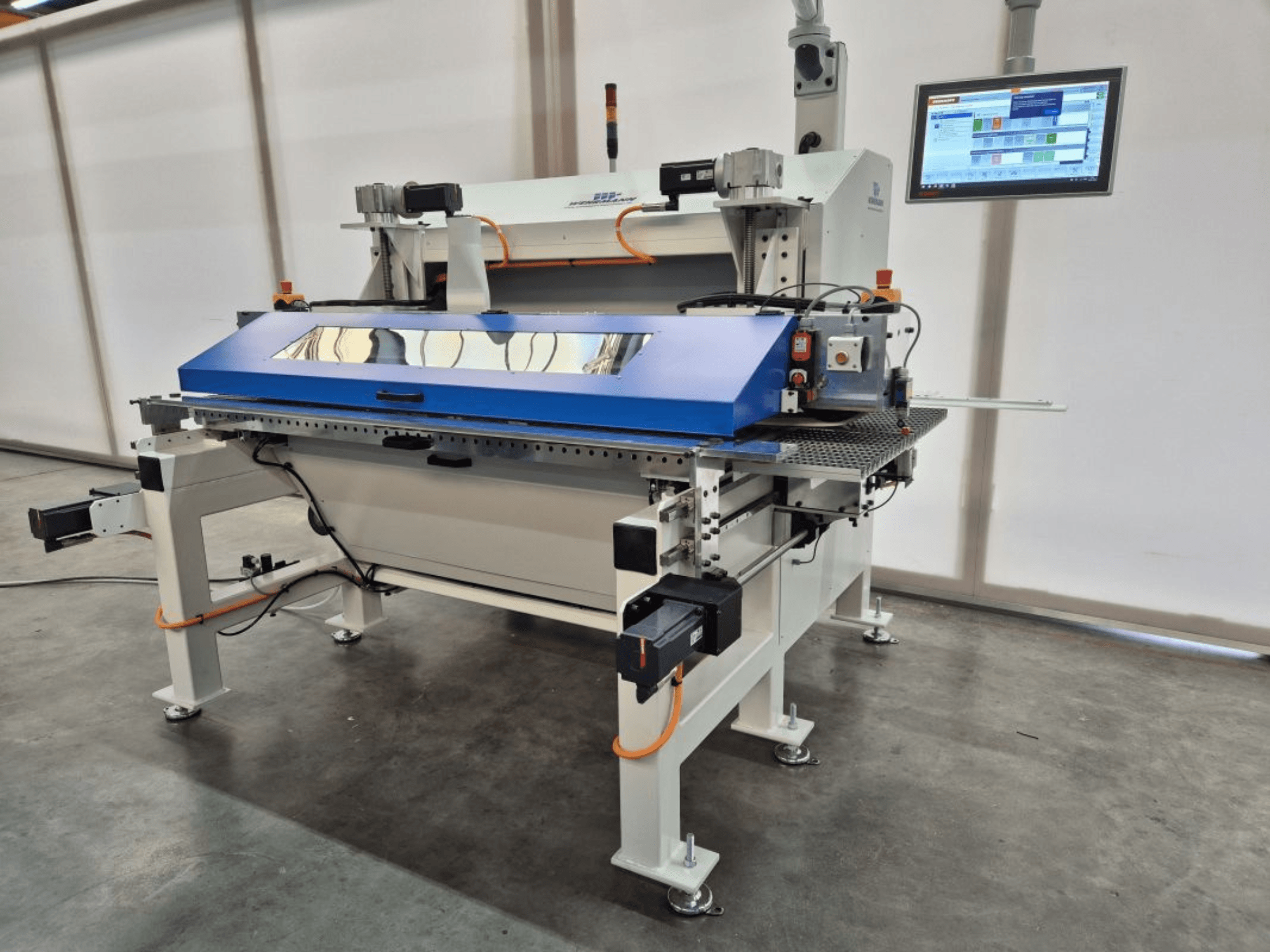

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Стан: Новий

• Застосування: Класичне різання прямокутних заготовок з деревини/деревних матеріалів з ламінатом (CLP, HLP), папером, фольгою або шпоном

• Ємність заготовки/панелі:

  • Довжина: від 140 мм

  • Ширина (кінцевий розмір): min 50+50 мм; max 450+450 мм (можливий асиметричний розкрій)

  • Товщина: 8-40 мм

  • Максимальна вага заготовки: прибл. 30 кг

  • Форма: прямокутна

• Робоча висота: 900 мм

• Сторона верстата: Правосторонній верстат (сторона упору праворуч по ходу руху)

• Подача/регулювання:

  • Швидкість подачі: 5-40 м/хв, сервоуправління

  • Електронне регулювання висоти: 5-45 мм за допомогою сервоосі Beckhoff

  • Права тефлонова упорна лінійка з сервоприводом

  • Ліва лінійка подачі з пневматичним підпружиненим блоком, з сервоприводом

• Будівництво/транспортування:

  • Міцна зварна сталева рама

  • Транспортування ременем з регульованим по висоті верхнім тиском

  • Ремінь, що не потребує технічного обслуговування, з дбайливим покриттям для транспортування

  • 32 мм клиновий ремінь з підпружиненими роликами для надійного транспортування

• Агрегати:

  • Агрегат 1: підрізна пила з частотним керуванням

    • Двигун Perske 4,4 кВт, 50 Гц, 400 В, 4500 об/хв

    • Тримач інструменту D=35, шпонка

    • Зовнішня + внутрішня різьба R/L, з сервоприводом, тандем, неповоротний

    • Регулювання висоти за допомогою сервоосі Beckhoff

    • Бічне регулювання за допомогою механічного цифрового дисплея

    • Максимальний діаметр пиляльного диска 350 мм

    • Оптимізований потік витяжки

    • Без інструментів

  • Агрегат 2: Головна пила з частотним керуванням

    • Двигун Perske 6 кВт, 50 Гц, 400 В, 5000 об/хв, протилежне обертання

    • Тримач інструменту D=35, шліцьовий вал, зовнішня + внутрішня різьба R/L

    • Максимальний діаметр пиляльного диска 400 мм

    • Розрізний клин регулюється вручну

    • Регулювання висоти за допомогою сервоосі Beckhoff

    • Бічне регулювання за допомогою механічного цифрового дисплея

    • Оптимізований потік витяжки

    • Без інструментів

• Управління та HMI (Beckhoff):

  • Керування на базі ПК з вбудованим ПЛК та електронним управлінням лінією (TwinCAT 3)

  • 15,6-дюймова мультисенсорна панель з інтегрованою клавіатурою/клавіатурою/мишею

  • Просте, компонентно-орієнтоване створення програм; вільно визначені назви програм; практично необмежена пам'ять програм

  • Управління за допомогою клавіатури/миші/дотику; система повідомлень для оператора/повідомлень про помилки

  • MDE Basic: час виробництва, час налаштування, час простою, час несправності, лічильник одиниць, регульований період запису

  • Швидкісна мережа EtherCAT; Ethernet RJ45; порт USB

  • Джерело безперебійного живлення (ДБЖ) для панельного ПК

  • Програмування ПЛК відповідно до IEC 61131-3

  • Блокування подачі для сусідніх машин / транспортних систем

• У комплекті з базовою машиною:

  • Шумопоглинач/захисний кожух із запобіжним замком

  • З'єднувальні деталі для зовнішньої витяжки (мінімальна швидкість повітря 28 м/с, від'ємний тиск 2480 Па)

  • Підключення стисненого повітря з блоком технічного обслуговування

  • Вбудована шафа управління з охолоджувальним пристроєм (навколишнє середовище 10-45 °C)

  • Заходи безпеки та захисту відповідно до CE; знак CE

• Комунальні послуги та технічні характеристики:

  • Робочий тиск: 6 бар

  • Живлення: 3/N/PE, 400/230 В, 50 Гц, ±5% (захисний ланцюг ECD не застосовується)

• Мова:

  • Маркування машини: Німецька

  • Інструкція з експлуатації: Німецька

  • Перелік запасних частин: Німецька

• Лакофарбове покриття:

  • Основа/облицювання: Сіро-білий RAL 9002

  • Заповнювачі: Пильно-сірий RAL 7037

  • Захисні кришки: Синій RAL 5017

  • Панель управління: Світло-сірий RAL 7035

• Термін поставки: Приблизно через 4 місяці після замовлення

Додаткове обладнання

• Зовнішня система пиловидалення (не входить до комплекту; машина поставляється зі з'єднувальними деталями; потрібна швидкість повітря 28 м/с і негативний тиск 2480 Па)

• За бажанням замовника: Підготовка до сканера штрих-коду або RFID з визначеним каталогом файлів

• Додаткові інтерфейси Industry 4.0: MQTT, UMATI, OPC UA, RFID
