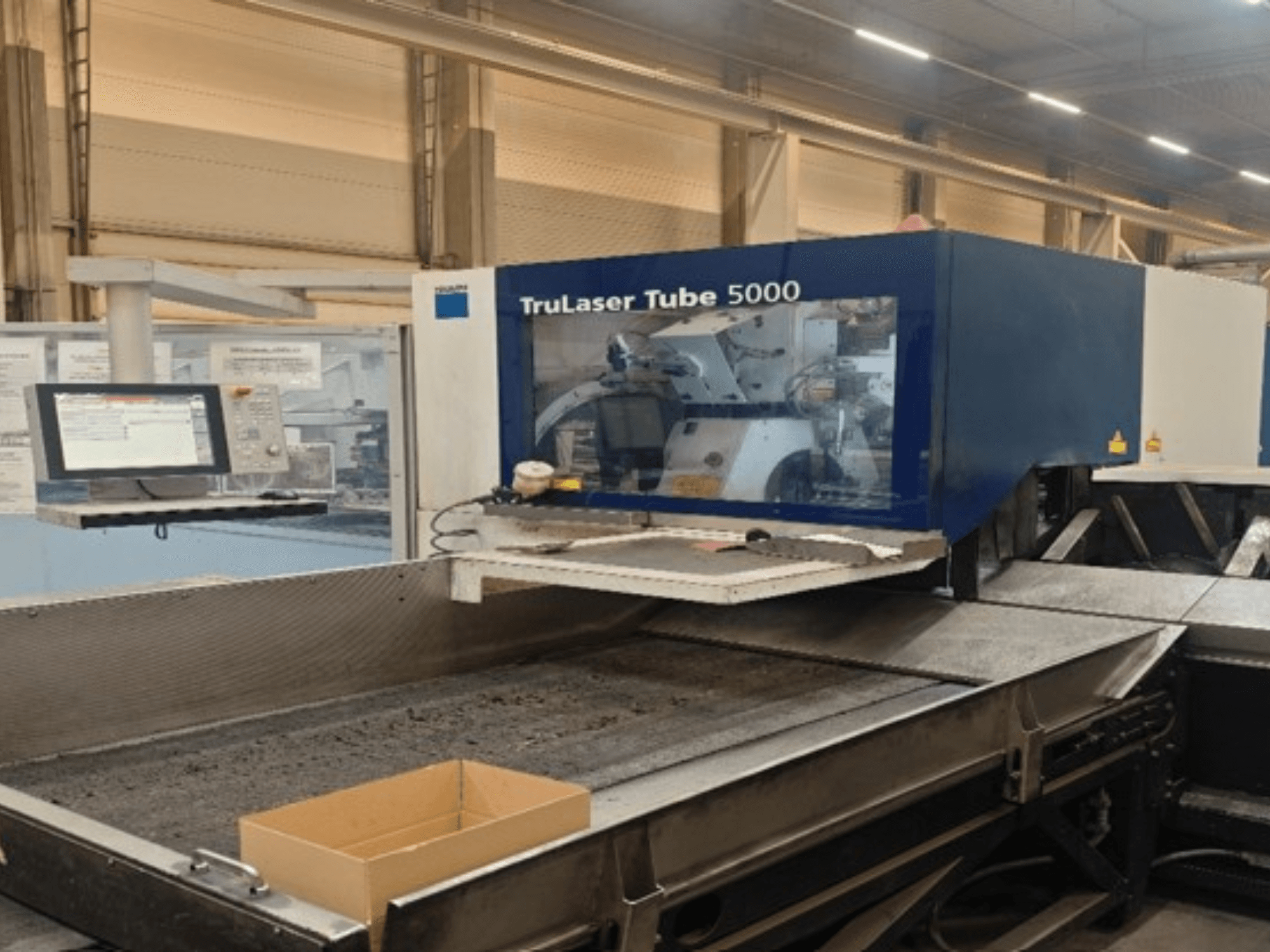

TRUMPF TruLaser Tube 5000 у фронтальному ракурсі: на фото зображено панель керування та зону різання, призначену для точного різання труб.
TRUMPF TruLaser Tube 5000 у фронтальному ракурсі: на фото зображено панель керування та зону різання, призначену для точного різання труб.

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

89.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Верстат для різання труб, виготовлений у 2015 році. Цей верстат TRUMPF TruLaser Tube 5000 має робочу зону 6500 мм по осі X та 310 мм по осі Y, а максимальна довжина заготовки становить 3000 мм. Вона підтримує труби різних діаметрів, а максимальна вага заготовки становить 130 кг. Якщо ви шукаєте високоякісне обладнання для різання труб, зверніть увагу на верстат TRUMPF TruLaser Tube 5000, який ми пропонуємо на продаж. Зверніться до нас для отримання додаткової інформації.

Огляд

  • бренд: TRUMPF
  • рік: 2015
  • МОДЕЛЬ: TruLaser Tube 5000
  • виробничі години: 67121
  • тип програми: Різання
  • Місцезнаходження: Чехія
  • тип машини: Машина для різання труб
  • марка блоку управління: SIEMENS

Технічна інформація - TRUMPF TruLaser Tube 5000

Блок керування

  • Марка керування: SIEMENS
  • Модель керування: SINUMERIK 840D SL

Розміри

  • Висота машини: 2800 mm
  • Довжина машини: 16000 mm
  • Вага машини: 17000 kg

Рух

  • Кількість осей: 5
  • Хід по осі X: 6500 mm
  • Хід по осі Y: 310 mm
  • Хід по осі Z: 170 mm

Технічні характеристики

  • Потужність лазера: 2 kW

Додаткова інформація

  • Робочий діапазон осі A1 (затискний патрон): n × 360°

  • Робочий діапазон осі A2 (станція подачі): n × 360°

  • Максимальна довжина заготовки: 6500 мм

  • Мінімальна довжина заготовки: 3000 мм

  • Мінімальний/максимальний зовнішній діаметр заготовки (кругла): 20–152 мм

  • Мінімальна/максимальна довжина сторони заготовки (прямокутна, при максимальному описному колі 170 мм): 20–150 мм

  • Максимальна довжина готової деталі: 3000 мм

  • Мінімальна довжина залишку труби заготовки: 120 мм

  • Максимальна довжина відходів заготовки: 400 мм

  • Розміри пачки, макс. поперечний переріз: 600 × 750 мм

  • Розміри пачки, макс. вага: 4000 кг

  • Вага матеріалу: максимальна вага заготовки — 130 кг (завантаження 6,5 м)

  • Вага заготовки, макс. вага заготовки на метр: 20 кг/м

  • Швидкість по осі X (+): 170 м/хв

  • Швидкість по осі X (-): 100 м/хв

  • Швидкість по осі Y: 60 м/хв

  • Швидкість по осі Z: 60 м/хв

  • Швидкість по осі A: 780 °/с

  • Точність позиціонування, відхилення положення Pa: ±0,2 мм / ±0,015°

  • Точність позиціонування, середнє відхилення положення Ps: ±0,06 мм / ±0,005°

  • Найменша програмована довжина траєкторії: ±0,01 мм / ±0,001°

  • Фокусна відстань ріжучої головки з лінзою: 155 мм

  • Глибина 7000 мм; довжина 16000 мм (завантаження 6,5 м, розвантаження 3 м)

Додаткове обладнання

  • Можливість зменшення мінімального зовнішнього діаметра круглої труби до 15 мм (з 20 мм)

  • Можливість зменшення мінімальної довжини сторони прямокутної труби до 15 мм (з 20 мм)

  • Можливість збільшення максимальної довжини готової деталі до 6500 мм (з 3000 мм)

  • Опція «Довжина готових деталей +1,5 м»: додає 1500 мм до довжини готової деталі

  • Опціональна система завантаження 8,0 м: збільшує максимальну вагу заготовки до 160 кг (з 130 кг)

*Можливі розбіжності між наведеними даними та фактичними значеннями
