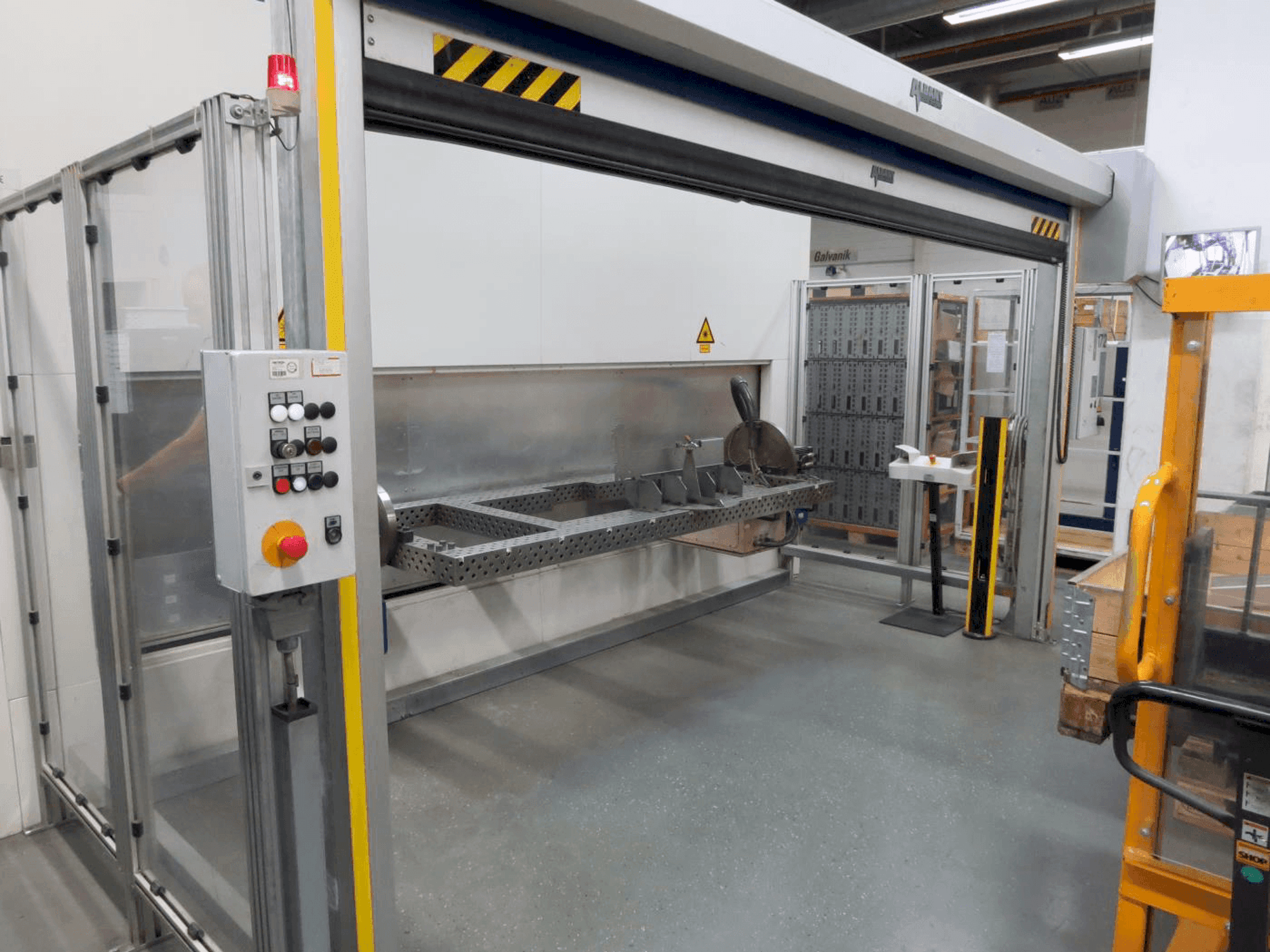

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Додаткове обладнання

• Затискний стіл має розміри (X x Y) 2400x1000 мм.

Переваги машини

Якісні переваги машини

• Захисна кабіна з дахом, захищена від лазерного випромінювання, ccd-камера, чорно-білий монітор, регульоване перехрестя, кабель живлення камери довжиною 30 м і відеокабель bnc довжиною 10 м.
• Об'єктив з фокусною відстанню f = 200 мм, захисна скляна касета для легкої заміни захисного скла
• Направлення та формування променя, захист оптики за допомогою перехресного струменя лаваля, механіка шестиосьових промислових роботів з шарнірною кінематикою
• Обробна оптика beo 7000210p для лазерного зварювання, розрахована на вказане корисне навантаження і момент інерції 30 кг
• Основний час - паралельне завантаження і розвантаження компонентів, проектування роботизованої комірки з підвісним роботом.
• Можливість розширення до 4 лазерних світловодів, колімація 0° з розфокусуванням і спостереженням через камеру.
• Пілотний лазер з тримачем плазмового датчика, керування пілотним лазером через лазерний пульт
• Програмне забезпечення для лазерного програмування winlas. Можливість зберігання 99 лазерних програм.
• Вихідна потужність: 3000 Вт на заготовці, 4000 Вт в цілому з резервом регулювання 1000 Вт
• Налаштування оптики для 1 кабелю лазерного світла з швидким перемикачем (час перемикання 50 мс), налаштування оптики може бути

Технічні переваги машини

• Лазерний пристрій, наведення та формування променя trumpf nd:yag лазер hl 3006 d, лазерний світловий кабель llk-b 06, довжина 40 м
• 2 поворотні осі з числовим програмним керуванням, кожна з яких має підшипник і вільну ширину затиску 2000 мм
• 1 головна поворотна вісь для повороту компонентів всередину і назовні, тип handte sf - l4000
• Захист зони розвороту за допомогою рольставні на ширину кабіни
• Захисне скло, система вилучення пластин подачі середовища, сумісність з роботами
• Світлонепроникна інтеграція в захисну кабіну, програмне забезпечення
• Позиціонер компонентів: двоповоротний позиціонер dwpv 500ms для утримання двох затискних пристроїв для компонентів
• Робот kuka kr 30/га (висока точність) з контролером kr c2, відеокабель bnc, довжина 10 м
• Діаметр волокна 600 мм, об'єм повітря 4000 м3/год, вбудована автоматична система пожежогасіння
• Вимоги до площі разом з поворотним позиціонером: (ДхШ): 4800мм х 4300мм

Додаткова інформація

Верстат не має механізму подачі дроту // Верстат все ще під напругою
