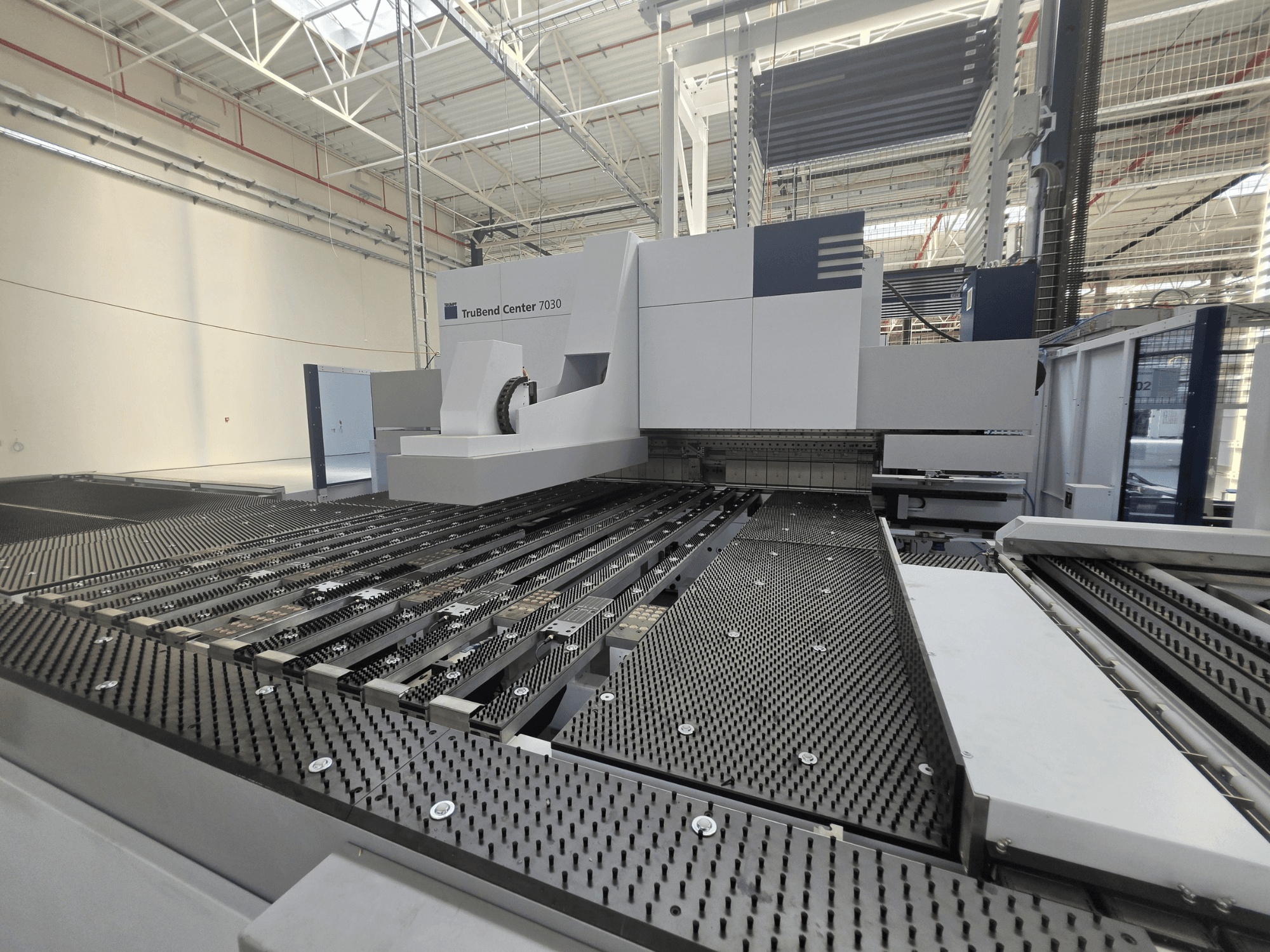

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Технічні характеристики

  • Максимальна довжина краю згину: 3 123 мм

  • Мінімальна довжина краю згину: 200 мм

  • Мінімальна ширина згинання зі стандартним тримачем: 145 мм

  • Мінімальна ширина згину з інструментами ENW: 40 мм

  • Максимальна висота коробки: 220 мм

  • Зусилля затиску затискача: 101 т

  • Товщина матеріалу: мінімум 0,4 мм; максимум для конструкційної сталі — 3,0 мм; максимум для нержавіючої сталі — 2,2 мм; максимум для алюмінію — 4,0 мм

• Конструкція верстата: зварна сталева рама; система гнуття: клиновий привід; випуклість: входить до комплекту, регулюється за допомогою системи управління верстатом

• Маніпулювання та позиціонування

  • 2-осьовий маніпулятор деталей з присосками (хід по осі X 2 653 мм; хід 100 мм; 12 модулів присосок)

  • 5-осьовий задній упор; поворотний маніпулятор; передній упор; завантажувальні щипці

  • Автоматичне позиціонування та обертання деталей

• Швидкості

  • Швидкісний хід по осі Y: 250 мм/с

  • Швидкість руху переднього упору: 3 000 мм/с

  • Швидкість маніпулятора деталі: 3 000 мм/с

  • Швидкість обертового маніпулятора: до 3 об/с

  • Швидкість згинання ToolMaster: 2 400 мм/с

• Точність позиціонування

  • Ось Y: 0,10 мм; ось X: 0,05 мм; ось R: 0,05 мм

• Управління ЧПУ

  • 21,5-дюймовий сенсорний екран; ОС: Windows 7 Ultimate 64-біт

  • Клавіатура та миша; USB; мережевий порт RJ45; Ethernet 10/100 Мбіт/с

  • Інтернет-дистанційне обслуговування / дистанційна діагностика

• Вимірювання кута згину

  • Оптична система допомоги у вимірюванні кута згину; вбудована камера; графічне порівняння запрограмованого та фактичного кута

  • Мінімальна довжина сторони деталі для вимірювання кута: 10 мм

• Засоби безпеки

  • Сертифікація CE; обертові захисні двері; світлові бар'єри безпеки; захист доступу до робочої зони

  • Ножний перемикач з функцією активації; аварійна зупинка

• Електричні характеристики: 80 кВА

Додаткове обладнання

• Автоматична система завантаження/розвантаження з інтерфейсом для складу

  • Автоматичне розділення заготовок, подача та переміщення; автоматичне вивантаження готових деталей

  • Стрічковий конвеєр для готових деталей; максимальний розмір заготовок 3 048 × 1 500 мм

  • Інтерфейс складу входить до комплекту

  • Візок для завантаження: не входить до комплекту; Набір рейок: не входить до комплекту

• Інструментальне обладнання та інструментальні системи

  • ToolMaster Bend: автоматичне позиціонування та налаштування затискних інструментів; автоматичне позиціонування стандартних, Pick&Place та вигнутих затискачів

  • Інструменти, що входять до комплекту: 16 стандартних затискних інструментів (по 160 мм кожен); 6 затискних інструментів Pick&Place; сегменти Pick&Place 10/15/20/40 мм; кутовий затискний інструмент (199 мм); інструменти для гнуття OBW90 та UBW90

  • Обладнання ENW: функція ENW для нахилу притискних інструментів; інструмент ENW110-40 (довжина 3 123 мм; глибина 40 мм); мінімальна ширина гнуття з використанням інструментів ENW — 40 мм

• Додаткові модулі для обробки деталей

  • 12 тристоронніх вакуумних модулів (верхнє/нижнє/переднє присмоктування)

  • 6 магнітних модулів; 4 двосторонні магнітні модулі

  • Вакуумні та магнітні модулі можна використовувати разом

• Програмне забезпечення та збір даних

  • Плаваюча ліцензія TecZone Fold: автоматичне програмування на основі 2D/3D-даних, автоматичне формування програм згинання, 3D-моделювання, перевірка на зіткнення, ручна модифікація

  • Бездротовий зчитувач 2D-кодів із Bluetooth: зчитування штрих-кодів та DataMatrix; автоматичне завантаження виробничої програми
