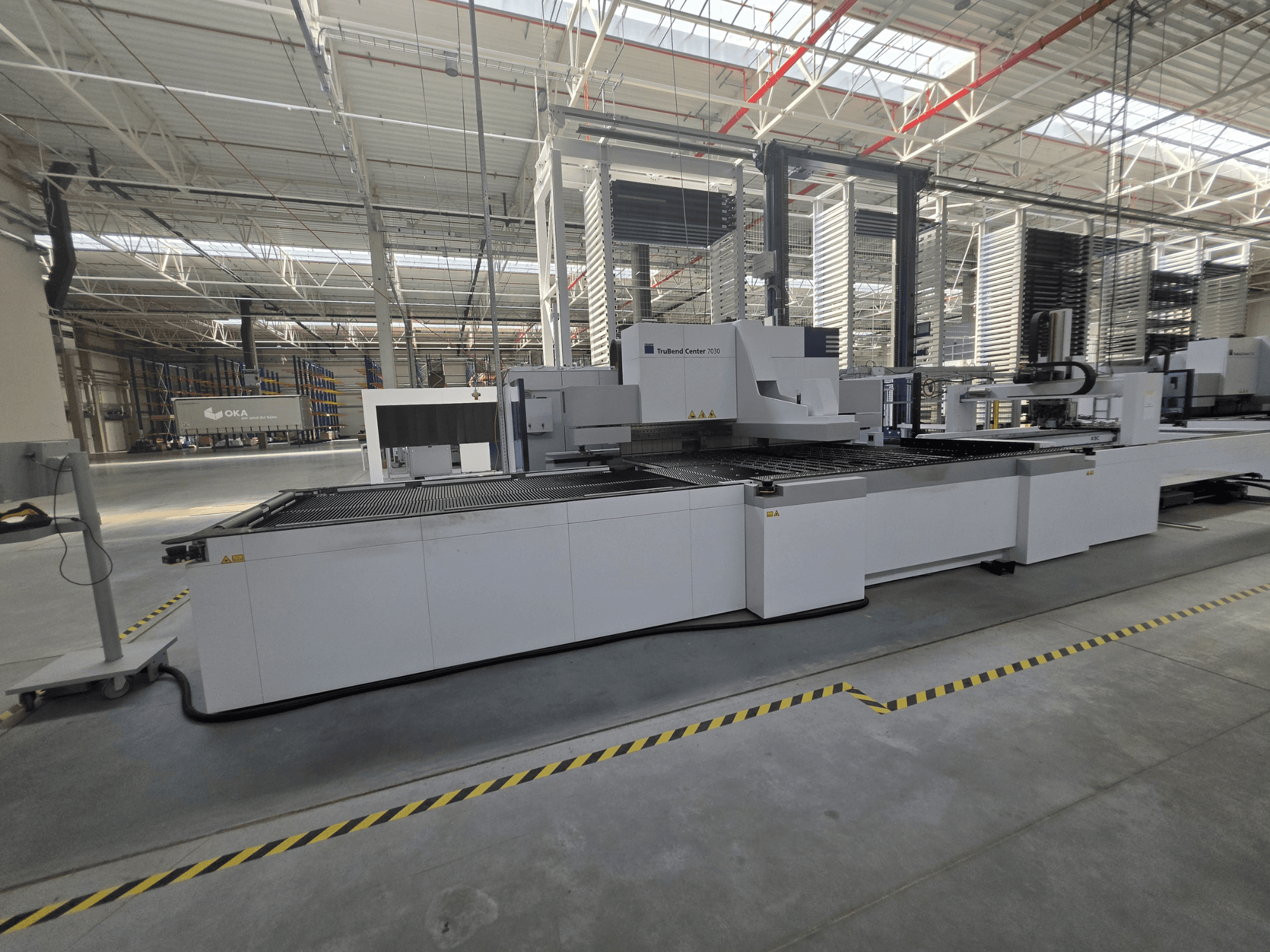

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Конструкція: зварний сталевий каркас; Система вигину: клиновий привід; Вигин у вигнуту форму: передбачений, регулюється за допомогою пульта управління

• Технічні характеристики

  • Максимальна довжина краю згинання: 3 123 мм

  • Мінімальна довжина краю згинання: 200 мм

  • Мінімальна ширина згинання зі стандартним затискачем: 145 мм

  • Мінімальна ширина згинання з інструментами ENW: 40 мм

  • Максимальна висота коробки: 220 мм

  • Зусилля затиску затискача: 101 т

  • Товщина матеріалу: мінімум 0,4 мм; максимум для конструкційної сталі — 3,0 мм; максимум для нержавіючої сталі — 2,2 мм; максимум для алюмінію — 4,0 мм

• Маніпулювання та позиціонування (вбудовані)

  • 2-осьовий маніпулятор деталей з 12 вакуумними модулями; хід по осі X 2 653 мм; хід 100 мм

  • 5-осьовий задній упор; поворотний маніпулятор; передній упор; завантажувальні щипці

  • Автоматичне позиціонування та обертання деталей

• Швидкості

  • Швидкісний хід по осі Y: 250 мм/с

  • Передній упор: 3 000 мм/с

  • Маніпулятор деталі: 3 000 мм/с

  • Поворотний маніпулятор: до 3 об/с

  • ToolMaster Bend: 2 400 мм/с

• Точність позиціонування

  • Y: 0,10 мм; X: 0,05 мм; R: 0,05 мм

• Управління ЧПУ

  • 21,5-дюймовий сенсорний екран; Windows 7 Ultimate 64-біт; клавіатура та миша

  • USB; RJ45; Ethernet 10/100 Мбіт/с; Інтернет-телесервіс/дистанційна діагностика

• Програмне забезпечення для програмування

  • Плаваюча ліцензія TecZone Fold

  • Автоматичне програмування з 2D/3D, автоматичне формування програми гнуття

  • 3D-моделювання гнуття; перевірка на зіткнення; ручна модифікація програми

• ToolMaster Bend (автоматичне керування інструментами)

  • Автоматичне позиціонування та налаштування затискних інструментів відповідно до програми

  • Автоматичне позиціонування стандартних, Pick&Place та криволінійних затискачів

• Інструмент, що входить до комплекту

  • 16 стандартних затискних інструментів (по 160 мм кожен)

  • 6 затискних інструментів типу «Pick&Place»; сегменти 10/15/20/40 мм

  • Кутовий затискний інструмент, довжина 199 мм

  • Інструменти для згинання OBW90 та UBW90

• Обладнання ENW

  • Функція ENW для нахилу затискних інструментів

  • Інструмент ENW110-40, довжина 3 123 мм, глибина 40 мм

  • Мінімальна ширина згинання з ENW: 40 мм

• Вимірювання кута згину

  • Оптична система контролю кута згину з вбудованою камерою

  • Графічне порівняння запрограмованого та фактичного кута

  • Мінімальна довжина сторони деталі для вимірювання кута: 10 мм

• Безпека

  • Сертифікація CE; обертові захисні двері; світлові бар'єри безпеки

  • Захист доступу до робочої зони; ножний вимикач з функцією розблокування; аварійна зупинка

• Електроживлення: 80 кВА

Додаткове обладнання

• Автоматична система завантаження/розвантаження з інтерфейсом для складу

  • Автоматичне розділення та подача заготовок; передача до центру згинання

  • Автоматичне вивантаження готових деталей за допомогою стрічкового конвеєра

  • Максимальний розмір заготовки: 3 048 × 1 500 мм

  • Інтерфейс складу входить до комплекту

  • Завантажувальний візок: не входить до комплекту

  • Комплект рейок: не входить до комплекту

• Додаткові модулі для обробки деталей

  • 12 тристоронніх вакуумних модулів (верхнє/нижнє/переднє присмоктування)

  • 6 магнітних модулів та 4 двосторонні магнітні модулі

  • Вакуумні та магнітні модулі можна використовувати разом

• Аксесуари для ідентифікації та підключення

  • Бездротовий зчитувач 2D-кодів із Bluetooth

  • Зчитування штрих-кодів та кодів DataMatrix

  • Автоматичне завантаження виробничої програми
