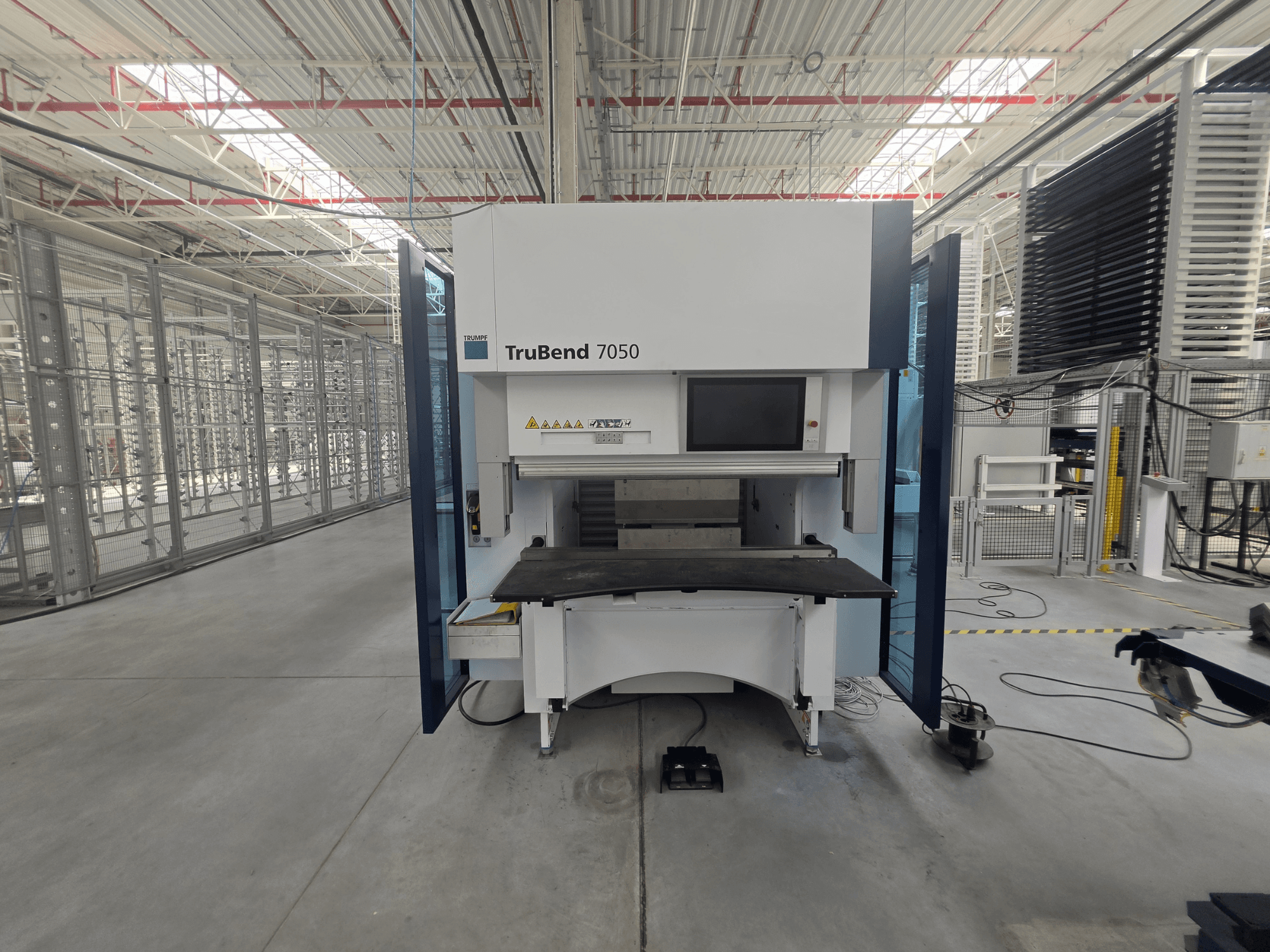

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Привід: динамічний електромеханічний привід крутного моменту

• Вміст та розміри:

  • Вільний простір над стійкою: 1 305 мм

  • Корисна висота установки: 385 мм

  • Глибина завантаження: 250 мм

  • Робоча висота: 1 150 мм

  • Рама верстата: Міцна зварна рама

• Осі та задня лінійка:

  • Осі ЧПУ: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Задній упор: 6-осьова незалежна система (X1/X2/R1/R2/Z1/Z2), обидва блоки рухаються незалежно один від одного

  • Характеристики заднього упору: пальці з вуглецевого волокна, загартовані опорні поверхні, гвинтовий привід осі Z, гнучке позиціонування

• Хід / робоча зона:

  • Хід по осі Y: 215 мм

  • Хід по осі X: 240 мм (максимальний діапазон заднього упору 500 мм)

  • Хід по осі R: 153 мм

• Швидкості:

  • Швидкісний рух по осі Y/повернення: 220 мм/с

  • Робоча швидкість по осі Y: 25 мм/с

  • X: 1 500 мм/с

  • R: 750 мм/с

  • Z: 2 200 мм/с

• Точність позиціонування:

  • Y: 0,002 мм

  • X: 0,02 мм

  • Z: 0,02 мм

• Випуклість:

  • Випуклість з ЧПУ-керуванням, автоматична компенсація за допомогою приводу

  • Привід вигину, вбудований у стіл

  • Підходить для багатопозиційного гнуття

• Ось Y / балка преса:

  • Індуктивна система вимірювання по осі Y

  • Динамічна компенсація пружної відновимості з автоматичною корекцією на основі зусилля

  • Загартовані регульовані напрямні

• Система керування:

  • TRUMPF Touchpoint TruBend, 21,5" TFT Full HD (1920×1080)

  • Двоядерний процесор Intel Core i5 2,7 ГГц, Windows Embedded Standard 7

  • Реалістична 3D-візуалізація, база даних технологій TRUMPF

  • Управління користувачами з рівнями «Стандартний», «Експерт» та «Адміністратор»

  • У комплекті 10 карток доступу для користувачів

• Інтерфейси передачі даних:

  • USB, RJ45, Ethernet 10/100 Мбіт/с

  • Central Link, OPC UA

  • Інтернет-телесервіс / дистанційна діагностика

• Затискання та налаштування інструменту:

  • Автоматичне затискання верхнього та нижнього інструменту TRUMPF (самоцентрувальне, загартоване)

  • Швидка заміна сегментів

  • Світлодіодний індикатор інструменту, вбудований у верхню затискну систему (показує позиції налаштування / наступну станцію згинання)

• Безпека:

  • Автоматична система BendGuard (входить до складу пакету Productivity Package Plus)

    • Оптоелектронна система безпеки з автоматичним регулюванням висоти інструменту

    • Дозволяє досягати максимально допустимої швидкості по осі Y за допомогою педалі

    • Автоматичне регулювання, можливість відведення з робочої зони для бічної обробки

  • Бічні захисні двері з електронним контролем

  • Задні двері, що підіймаються з електроприводом

  • Аварійне зупинення

  • Пристрої для кріплення вантажу під час транспортування

  • Маркування CE

• Ергономічний комплект:

  • Передній опорний стіл

  • Переднє та заднє світлодіодне освітлення робочої зони

  • Підтримка для роботи сидячи/стоячи

  • Полиця для документів

  • Висувна шухляда для вимірювальних приладів

Додаткове обладнання

• Вимірювальне обладнання:

  • Цифровий кутомір

  • Цифровий штангенциркуль

  • 90-градусний кутник

  • 1 ліцензія TecZone Bend

• Бездротовий зчитувач 2D-кодів із підключенням через Bluetooth
