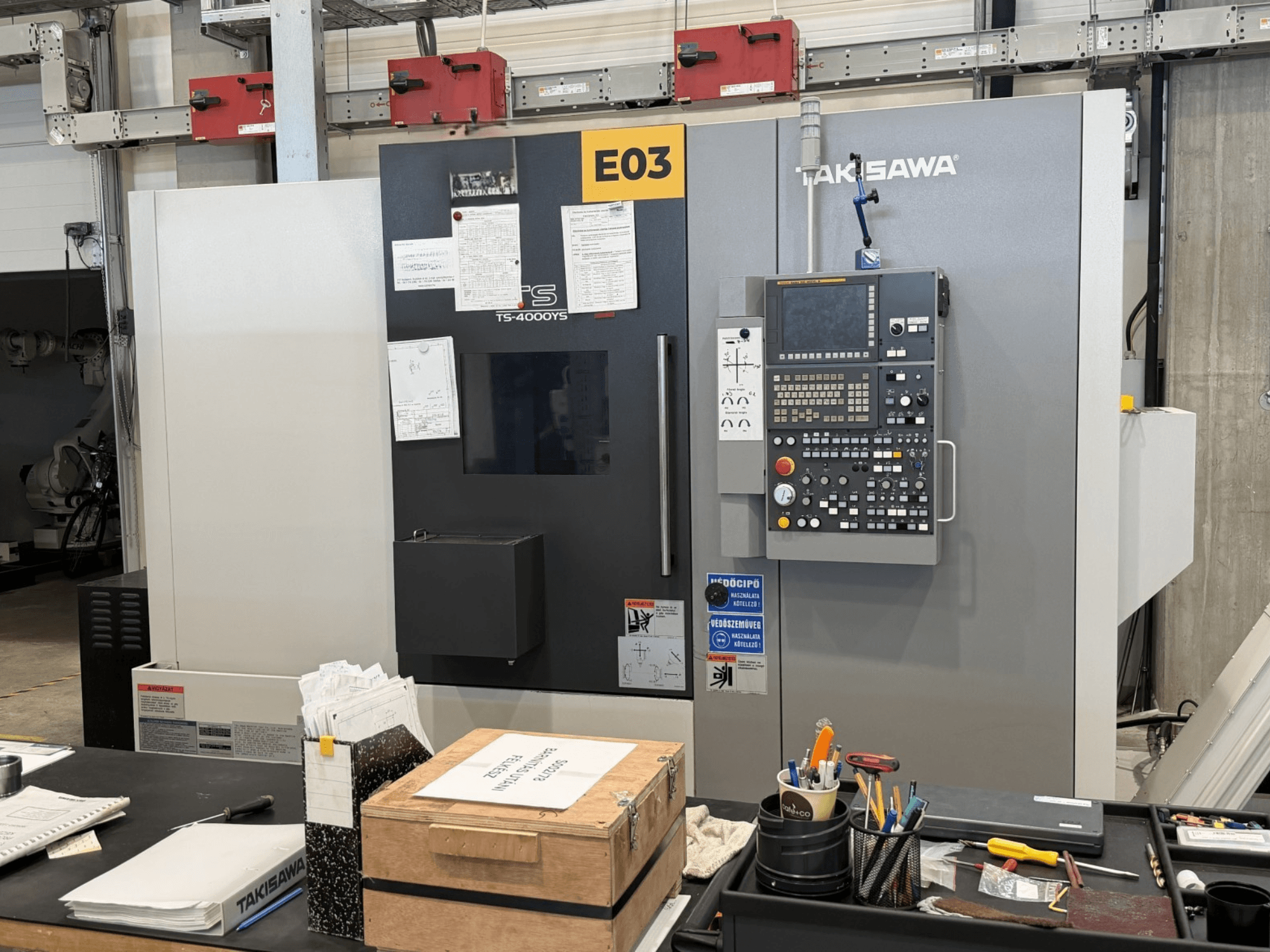

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Пропускна здатність:

• Макс. діаметр заготовки: Ø 600 мм

• Макс. діаметр точіння × довжина: Ø 370 × 750 мм

• Діаметр заготовки: Ø 82 мм

Головний шпиндель:

• Висота осі шпинделя від підлоги: 1140 мм

• Діаметр підшипника/отвору: Ø 140 / Ø 90 мм

• Носовий виступ шпинделя: A2-8

• Роздільна здатність осі С: 0,001°

Контршпиндель:

• Висота осі шпинделя від підлоги: 1140 мм

• Діаметр підшипника/отвору: Ø 90 / Ø 53 мм

• Кінцева частина шпинделя: F-140

• Швидкість обертання: 6000 об/хв (1/хв)

• Роздільна здатність осі С: 0,001°

Ход:

• Y: -50 ~ +70 мм

• A: 780 мм

Швидкісний хід:

• X: 30 м/хв

• Z: 30 м/хв

• Y: 10 м/хв

• A: 30 м/хв

Потужність:

• Двигун головного шпинделя (30 хв. / 100 % ED): 22/15 кВт, змінний струм

• Макс. крутний момент (головний шпиндель): 618 Нм (S3 25 %)

• Двигун протишпинделя (30 хв. / 100 % робочого циклу): 11 / 7,5 кВт змінного струму

• Макс. крутний момент (контршпиндель): 175 Нм (S3 25 %)

Приводні інструменти:

• Позиції револьверної головки: 12 шт.

• Макс. швидкість: 6000 об/хв (1/хв)

• Потужність приводу (S3 25 % / 100 % ED): 7,5 / 3,7 кВт

• Макс. крутний момент: 48 Нм

Інструментальне оснащення:

• Переріз хвостовика інструменту: 25 × 25 мм

• Діаметр розточувального стрижня: Ø 50 мм

Управління: ЧПУ з веденим контуром FANUC 32i-B
