EMCO - E45AT-TUR-EMC-2019-00001

• З'єднання: KK5 (DIN 55026)

• Діаметр прутка: 45 мм

• Потужність приводу: 13 кВт

• Діапазон частоти обертання: 0–6300 об/хв

• Ось С на головному шпинделі

Револьверна головка

• 12-позиційна осьова VDI30

• Логіка керування для до 6 приводних інструментів

• Приводні інструменти: макс. 4 кВт / макс. 16 Нм

• Швидкість приводних інструментів: 0–5000 об/хв

Задня бабка

• Програмований, з гідравлічним приводом

• Макс. зусилля затиску: 6000 Н

• Конус Морзе: MK4

• Порожнистий затискний циліндр із витяжною трубкою

Управління та програмне забезпечення

• SINUMERIK 828D OPERATE

• Діалогове програмування SHOPTURN

• Інтерфейс USB

• Мережа / Ethernet

• 10,4-дюймовий кольоровий TFT-монітор

• 3D-моделювання

Характеристики носіїв та верстата

• Підсвічування верстата

• Система охолодження, включаючи насос (3,5 бар)

• Гідравлічний блок

• Інтерфейс конвеєра для стружки

• Сертифікат CE

• Документація

Вимірювання інструменту (E45)

• Вимірювальний ричаг, закріплений у робочій зоні

• Вимірювання інструменту на револьверній головці

• Короткий час налаштування / точне вимірювання / економічність

Затискання заготовки

• 3-кулачковий патрон KK5

• Макс. швидкість: 6300 об/хв

• Діаметр: 20 мм

• М'які + тверді кулачки

Інше (щодо верстата)

• Водяний пістолет

• Подача повітря до шпинделя

• Сепаратор масла/охолоджувальної рідини

• Автоматичний контроль охолоджувальної рідини

• Електронне маховикове колесо

• Захисний кожух для зміни інструменту

• Гідравлічні з'єднання

• Пневматичні з'єднання

• Упаковка верстата: піддон + рулонний чохол

Додаткове обладнання

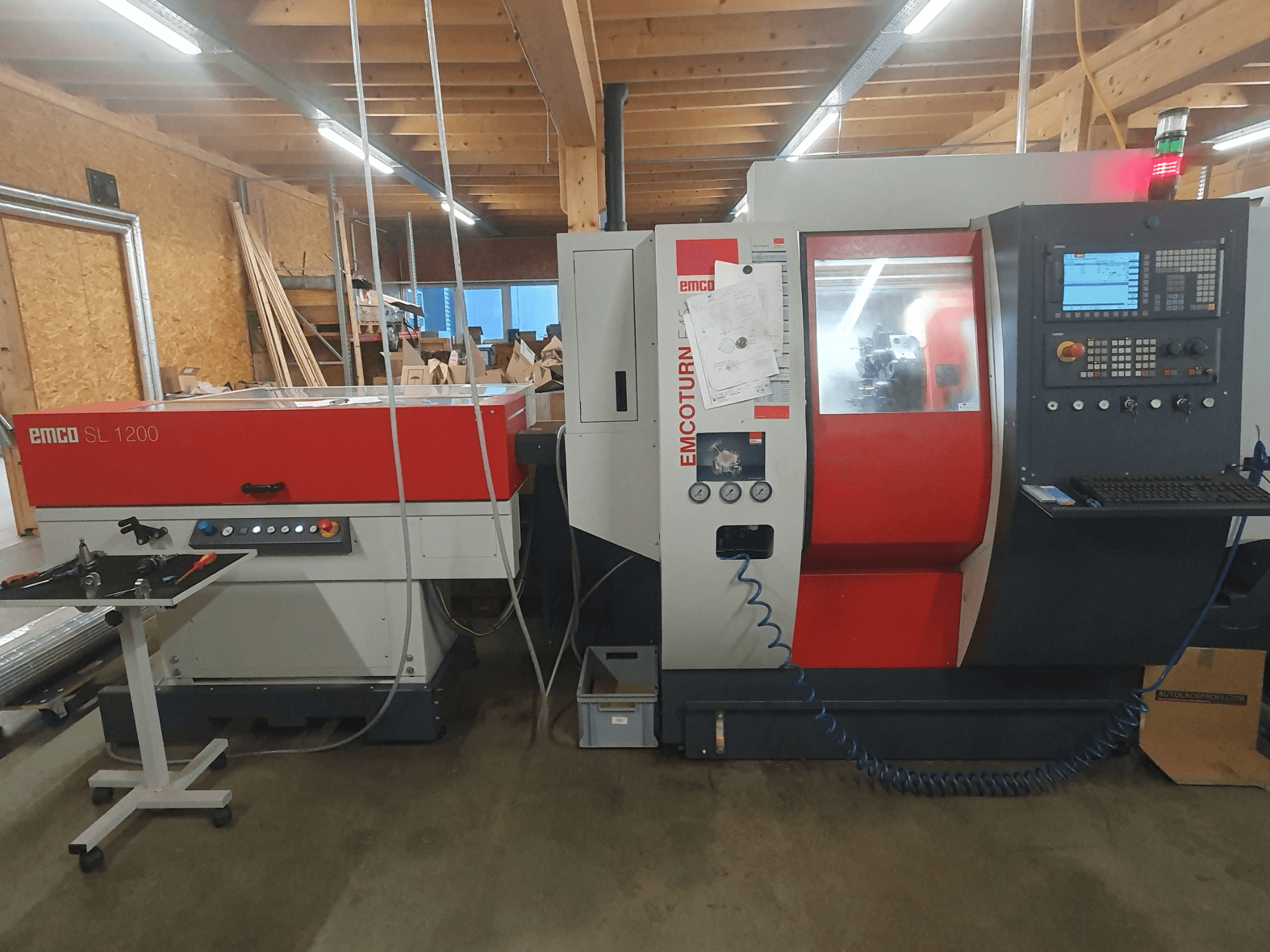

Подавач прутків / магазин (SL1200 – як зазначено)

• Довжина прутка: 850–1200 мм

• Діаметр прутка: Ø 8–95 мм

• Макс. швидкість подачі: 60 м/хв

• Заміна прутка: приблизно 3 с

• Заміна магазину: приблизно 15 с

• Площа опори матеріалу: 550 × 1210 мм

• Місткість для матеріалу: 10 × Ø 55 мм

• Сторона роботи: права

• Живлення: 240 В постійного струму

• Подача повітря: 6 бар

• Габарити: 1700 × 1250 × 1090–1380 мм

• Вага: приблизно 500 кг

• Захисний пристрій: CE

• Функція високої швидкості

• Документація

Подовження шпинделя (для використання з подавачем прутків)

• E45 / MT45 / HT45 → DM45

• Для шпинделя 45 мм

• Короткі прутки довжиною до 1100 мм

• З перехідними втулками (3 шт.)

• Необхідно для використання з SL1200

Конвеєр для стружки

• Конвеєр зі шарнірною стрічкою

• Висота вивантаження: 1200 мм

Агрегат охолодження високого тиску

• 14 бар / 50 Гц

• Додатковий насос високого тиску

• Для інструментів з внутрішньою системою охолодження

• Інтерфейс та програмне забезпечення

Інтерфейс робота

• Інтерфейс PROFI-NET

• Сигнали 24 В

• Розблокування безпеки

• Перемикання між автоматичним та ручним режимами роботи

Додаткові компоненти

• Клавіатура ПК USB (QWERTY)

• Світлодіодний індикатор стану машини: зелений (автоматичний режим), червоний (сигнал тривоги), білий (подача матеріалу)

Кріплення та монтажне обладнання

• 4× амортизатори

• 4× кріпильні кронштейни

• 4× анкерні кріплення для важких навантажень

Пристрій для збору деталей

• Пневматичне управління

• Макс. довжина деталі: 120 мм

• Макс. діаметр: 45 мм (51 мм)

• Макс. вага: 2 кг

• Збірний контейнер / конвеєрна стрічка
