TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Горизонтальний обробний центр 4s TAJMAC-ZPS H40 TREND був виготовлений у 2015 році. Він має діапазон швидкості обертання шпинделя від 40 до 10 000 об/хв та автоматичний пристрій зміни інструменту на 45 інструментів, що забезпечує ефективну роботу. Завдяки швидкому переміщенню 50 м/хв та діапазону індексації поворотного столу 360°, цей верстат пропонує універсальні можливості для обробки. Розгляньте можливість придбати горизонтальний обробний центр TAJMAC-ZPS H40 TREND. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: TAJMAC-ZPS
- рік: 2015
- МОДЕЛЬ: H40 TREND
- тип програми: Фрезерування
- Місцезнаходження: Угорщина
- тип машини: Горизонтальний обробний центр
- Доступно з: 20/02/2026
- марка блоку управління: HEIDENHAIN
Технічна інформація - TAJMAC-ZPS H40 TREND

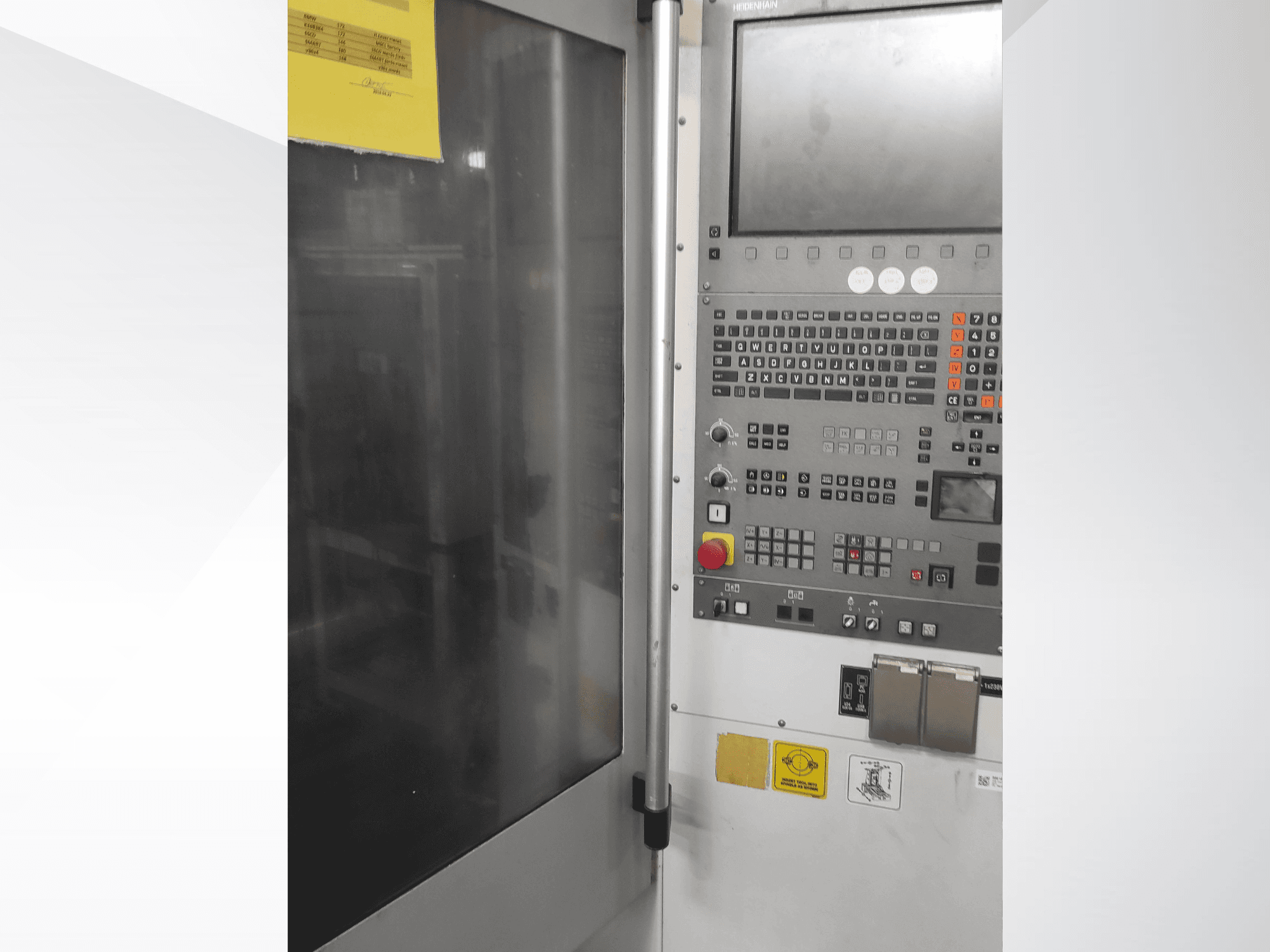

Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: iTNC 530
Розміри
- Висота машини: 2242 mm
- Довжина машини: 4177 mm
- Вага машини: 8600 kg
- Ширина столу: 2170 mm
Рух
- Кількість осей: 3
- Хід по осі X: 560 mm
- Хід по осі Y: 510 mm
- Хід по осі Z: 560 mm
Технічні характеристики
- Max. Tool Weight: 7 kg
- Швидкість шпинделя: 10000 RPM
- Розмір конуса: SK 40
Додаткова інформація
Вісь В (діапазон індексації таблиці): 360°
Відстані:
Торець шпинделя до осі поворотного столу: 130-690 мм
Вісь шпинделя до поверхні затиску піддону: 80-590 мм
Відстань від підлоги до поверхні палети 950 мм
Подачі:
Подачі по X/Y/Z: 0-15 м/хв (програмується до 50 м/хв)
Швидке переміщення по X/Y/Z: 50 м/хв
Прискорення по X/Y/Z: 5 м/с²
Час індексації поворотного столу:
0-90°: 3.2 сек
0-180°: 4,6 сек
0-270°: 5.5 сек
0-360°: 6.7 сек
Точність (VDI/DGQ 3441):
Пряма вимірювальна система: Позиціонування X/Y/Z 0,008 мм; Повторюваність X/Y/Z 0,005 мм
Непряма система вимірювання: Позиціонування X/Y/Z 0,010 мм; повторюваність X/Y/Z 0,006 мм
Шпиндель:
Трансмісія: Ремінна
Постійний крутний момент (S1): 90 Нм
Крутний момент при перевантаженні (S6-40%): 127 Нм
Автоматична зміна інструменту:
Місткість: 45 інструментів
Пошук інструменту: В обох напрямках
Час переходу від інструменту до інструменту: 3,5 сек
Максимальний діаметр інструменту: 85 мм (з сусідніми інструментами), 125 мм (без сусідніх інструментів)
Максимальна довжина інструменту: 300 мм
Максимальна загальна вага в змінному пристрої: 200 кг
Додаткове обладнання
Автоматична зміна палет (APC):
Кількість палет: 2
Час заміни палети: 10 сек
Вага палети: 90 кг
Блок фільтрації охолоджуючої рідини: TECNIMETAL (вага без охолоджуючої рідини: 280 кг)
*Можливі розбіжності між наведеними даними та фактичними значеннями
