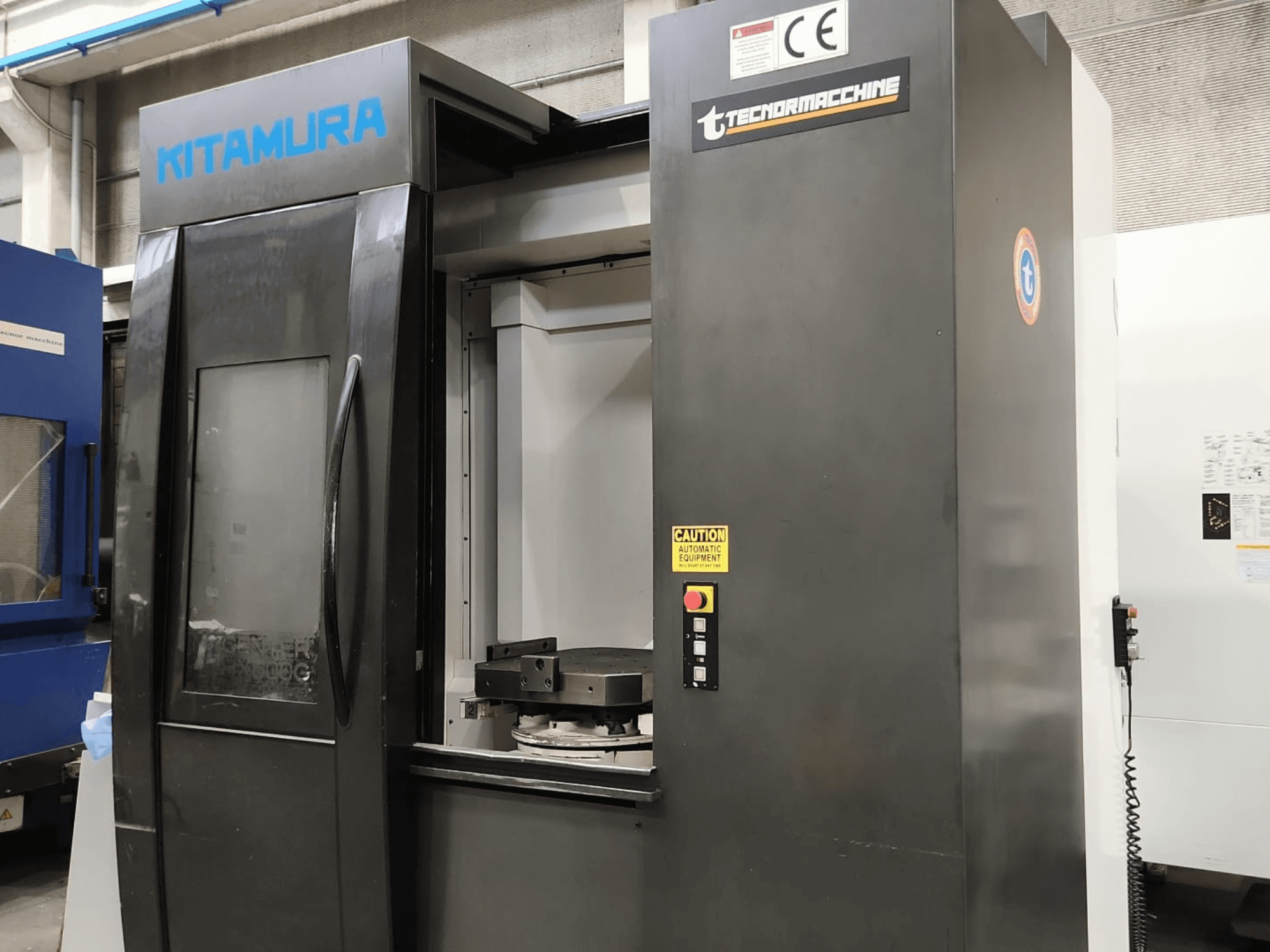

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• Контролер ЧПУ: Arumatik-Mi

• Розмір палети: 500 × 500 мм (19,7" × 19,7")

• Кількість палет: 2

• Час заміни палети: 8,8 с

• Макс. діаметр заготовки: Ø 800 мм (Ø 31,5")

• Макс. висота заготовки: 1 100 мм (43,3")

• Хід осі B: 0–360° (повна 4-та вісь, привід від DD-двигуна)

• Швидкісний хід по осі B: 43 200 град/хв (120 об/хв)

• Відстань від поверхні столу до центру шпинделя: 50–850 мм (2,0"–33,5")

• Відстань від центру столу до переднього краю шпинделя: 140–1 070 мм (5,5"–42,1")

• Тип приводу: Шестерневий привід, 4-ступінчастий

• Макс. крутний момент шпинделя: 266,4 Н·м (196,5 фут-фунтів)

• Двигун шпинделя: 22 кВт (30 HP AC / 15 хв) / 15 кВт (20 HP AC / безперервно)

• Швидкість швидкого переміщення (X/Y/Z): 60 м/хв (2 362 ipm)

• Швидкість подачі під час різання (X/Y/Z): 60 м/хв (2 362 ipm)

• Ємність інструментального магазину: 50 інструментів (фіксований магазин, довільне двонаправлене розміщення)

• Тип тримача інструменту: CT(BT) 40 / HSK-A63 (опція)

• Макс. діаметр інструменту: Ø 95 мм (3,7") / Ø 170 мм (6,7") при порожньому сусідньому гнізді

• Макс. довжина інструменту: 600 мм (23,6")

• Час заміни інструменту: 1,3 с

• Час заміни заготовки на заготовку: мінімум 3,8 с

• Лінійні шкали: оптичний зворотний зв'язок з високою роздільною здатністю по осях X/Y/Z

• Поворотна шкала: прямий зворотний зв'язок від поворотного енкодера з високою роздільною здатністю (0,02 с) по осі B

• Контроль термічного зсуву: інтелектуальна сучасна система управління

• Об'єм бака для охолоджувальної рідини: 700 літрів

• Вимоги до електроживлення: 55 кВА, 200 В змінного струму, 3-фазний

• Вимоги до повітря: 0,5 МПа, 410 л/хв (90 psi, 14 куб. футів/хв)

Додаткове обладнання

• Охолоджуюча рідина через шпиндель: внутрішня система охолодження під високим тиском 20 бар (RCM 20 бар)

• Конвеєр для стружки: скребковий / двоярусний

• Датчик інструменту в робочій зоні: датчик присутності інструменту Renishaw / лазер у робочій зоні
