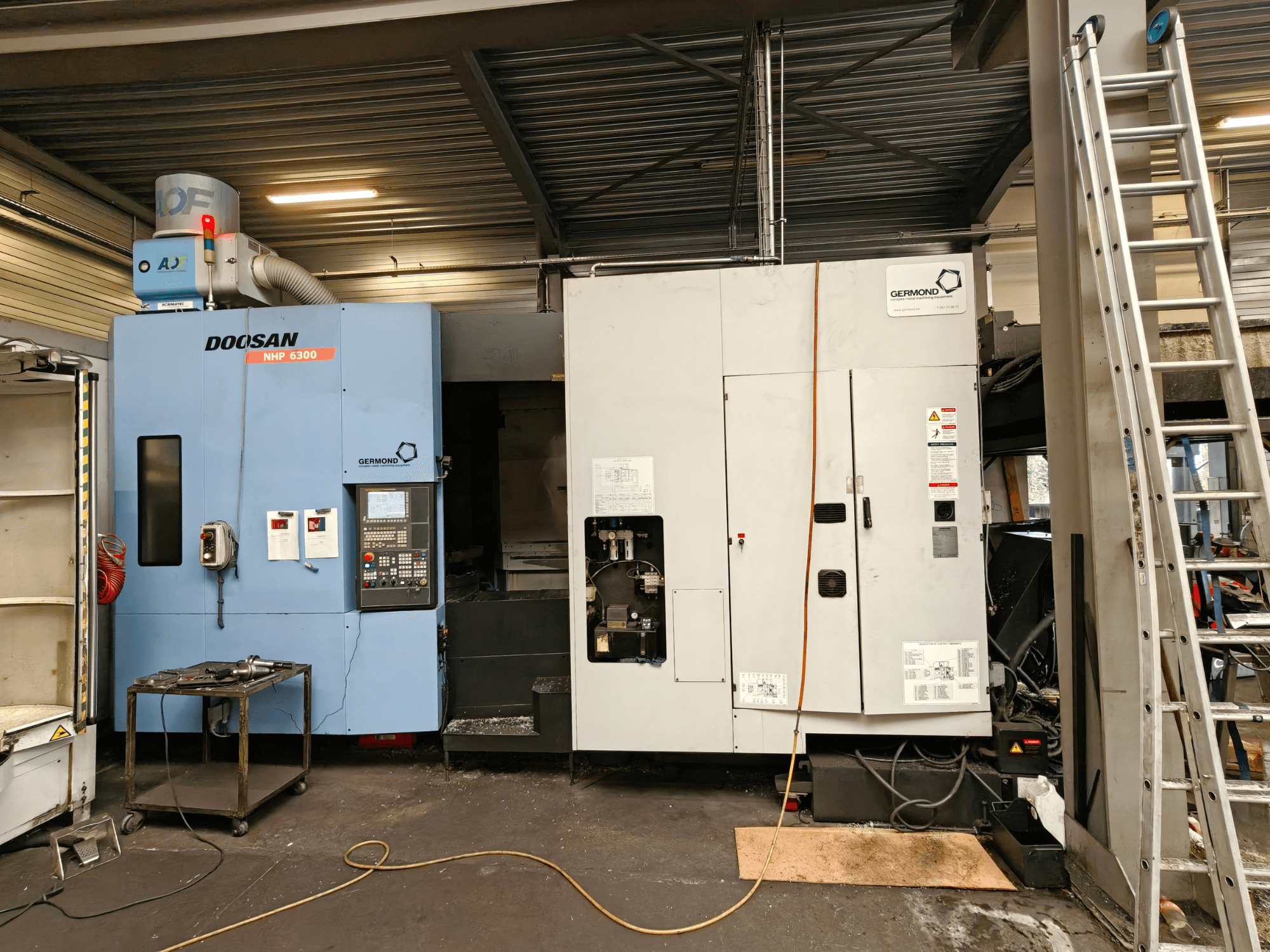

Горизонтальний обробний центр DOOSAN NHP6300 у фронтальному ракурсі, на якому видно панель управління та сусіднє обладнання в умовах цеху.
Горизонтальний обробний центр DOOSAN NHP6300 у фронтальному ракурсі, на якому видно панель управління та сусіднє обладнання в умовах цеху.

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

212.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей 4-осьовий верстат DOOSAN NHP6300 був виготовлений у 2014 році. Він має вражаючий хід по осі X — 1 050 мм, по осі Y — 900 мм та по осі Z — 1 000 мм. Верстат розрахований на максимальне навантаження на палет у 1 500 кг та має ємність інструментального парку 40 інструментів. Якщо ви шукаєте високоякісні можливості механічної обробки, зверніть увагу на горизонтальний обробний центр DOOSAN NHP6300, який ми пропонуємо до продажу. Зверніться до нас для отримання додаткової інформації.

Огляд

  • бренд: DOOSAN
  • рік: 2014
  • МОДЕЛЬ: NHP6300
  • виробничі години: 19865
  • тип програми: Фрезерування
  • Місцезнаходження: Бельгія
  • тип машини: Горизонтальний обробний центр
  • марка блоку управління: FANUC

Технічна інформація - DOOSAN NHP6300

Блок керування

  • Марка керування: FANUC
  • Модель керування: Series 31i-model B

Розміри

  • Висота машини: 3422 mm
  • Довжина машини: 3780 mm
  • Вага машини: 18000 kg
  • Ширина машини: 7297 mm
  • Навантаження столу: 1500 kg

Рух

  • Кількість осей: 4
  • Хід по осі X: 1050 mm
  • Хід по осі Y: 900 mm
  • Хід по осі Z: 1000 mm

Технічні характеристики

  • Макс. вага інструмента: 30 kg
  • Швидкість шпинделя: 10000 RPM
  • Розмір конуса: ISO 50
  • Кількість інструментальних станцій: 40

Додаткова інформація

  • Відстань від верхньої кромки піддону до центру шпинделя: 100–1 100 мм

  • Відстань від центру палети до передньої частини шпинделя: 75–975 мм

  • Піддон

    • Тип: індексувальний (поворотний)

    • Кут індексації: 1°

    • Розміри: 630 × 630 мм

    • Максимальне навантаження: 1 500 кг

    • Схема кріплення: 24 × M16 × P2,0 {5–18H8}

    • Максимальні розміри заготовки (Ø × H): Ø1 050 × 1 350 мм

  • Шпиндель

    • Швидкість обертання: 10 000 об/хв (опції: 6 000 / 15 000 об/хв)

    • Конус: ISO 50 (конус 7/24)

    • Максимальний крутний момент: 489 Нм (опції: 599,8 / 350 Нм)

  • Швидкість подачі

    • Швидкий хід (X/Y/Z): 60 / 60 / 60 м/хв

    • Максимальна швидкість різання: 30 000 мм/хв

  • Автоматичний змінювач палет (APC)

    • Кількість палет: 2

    • Тип: ротаційний челнок

    • Час заміни: 12 с

    • Привід: сервомотор

  • Автоматичний змінювач інструменту (ATC)

    • Інтерфейс інструменту: BT / CT / DIN (HSK — опція)

    • Тип магазину: Ланцюговий

    • Стандартна місткість: 40 інструментів (опції: 60 / 90 / 120 / 150)

    • Ємність матричного магазину: 196 / 256 / 316 / 376 інструментів

    • Максимальний діаметр інструменту: Ø130 мм (Ø125 мм, як зазначено в примітці)

    • Максимальний діаметр інструменту при порожніх сусідніх гніздах: Ø320 мм

    • Максимальна довжина інструменту: 630 мм (HSK: 700 мм)

    • Час заміни інструменту: 2,0 / 3,5 с

    • Час заміни заготовки: 5,0 / 6,5 с

  • Потужність двигуна та технічні характеристики

    • Двигун шпинделя: 25 / 30 кВт (опції: 22 / 30, 50 / 55 кВт)

    • Подача стисненого повітря: 0,54 МПа

  • Ємність баків

    • Охолоджуюча рідина: 925 л

    • Мастило: 7,2 л

Додаткове обладнання

  • Система автоматизації Fastems

*Можливі розбіжності між наведеними даними та фактичними значеннями
