SPINNER - TC800L 110DE-TUR-SPI-2023-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

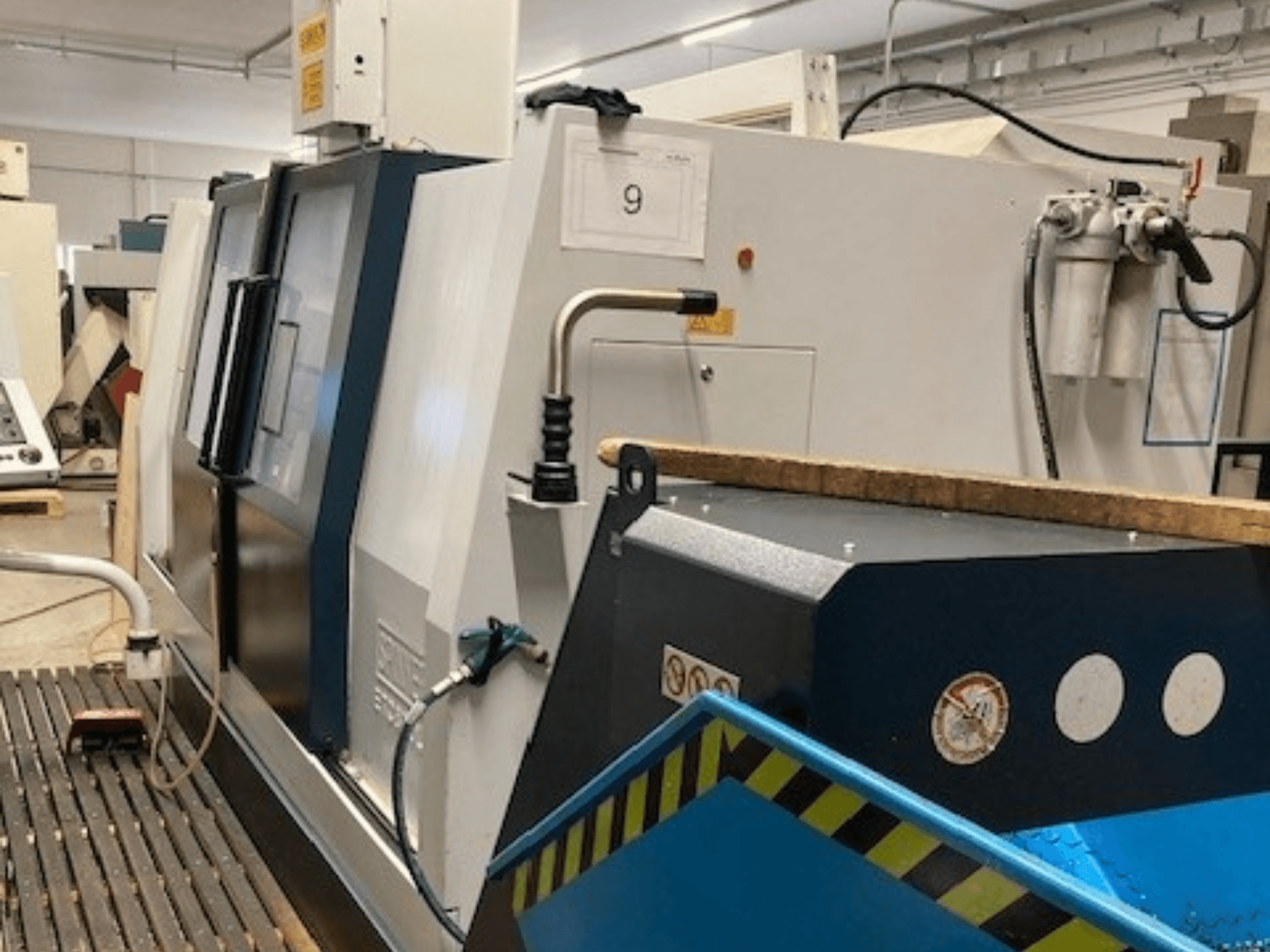

Цей 3-осьовий токарний верстат SPINNER TC800L 110 був виготовлений у 2023 році. Верстат повністю укомплектований стійкою опорою, задньою бабкою, конвеєром для відведення стружки та системою відведення масляного туману. Він працює від 3-фазного джерела живлення з напругою 400 В. Якщо ви хочете отримати високоякісні можливості токарної обробки, зверніть увагу на горизонтальний токарний верстат SPINNER TC800L 110, який ми маємо в наявності для продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: SPINNER
- рік: 2023
- МОДЕЛЬ: TC800L 110
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
Технічна інформація - SPINNER TC800L 110
Розміри
- Висота машини: 2115 mm
- Довжина машини: 5750 mm
- Вага машини: 8500 kg
- Ширина машини: 1980 mm
Рух
- Кількість осей: 5
- Хід по осі X: 360 mm
- Хід по осі Y: 120 mm
- Хід по осі Z: 1580 mm
Технічні характеристики
- Протишпиндель: Ні
- Приводні інструменти: Так
- Потужність шпинделя: 29.5 kW
- Швидкість шпинделя: 5000 RPM
Додаткова інформація
Статус/стан
Апарат увімкнено та продовжує працювати
Повністю функціонує; для стійкого спокою потрібна заміна датчика, що вийшов з ладу
Конфігурація та потужності
Башта без AgW (регульоване живлення)
Тип револьверної головки: осьова/радіальна
Кількість інструментальних станцій: 12x VDI50 (опція: 16x VDI40 або 12x BMT65)
Тип тримача інструменту: VDI50 (опція: VDI40/BMT65)
Кількість інструментів, що приводяться в рух: 12 (опція)
Частота обертання веденого інструменту: 4000 об/хв
Потужність приводного інструменту (S1/S3): 2,2 / 5,5 кВт
Крутний момент приводного інструменту (S1/S3): 17,5 / 43 Нм (осьовий), 14 / 35 Нм (радіальний)
Максимальний діаметр точіння: 500 мм
Максимальний діаметр повороту: 800 мм
Довжина точіння: 800 мм / 1580 мм (версія L)
Відстань між центрами: 800 мм / 1580 мм
Максимальна вага заготовки: 800 кг
Сокири
Швидке переміщення X/Z: 15 / 24 м/хв
Шпинделі
Кількість шпинделів: 3
Головний шпиндель
Ніс: A11
Ємність прутка: 110 мм
Крутний момент (100% / 40%): 175 / 235 Нм
Крутний момент, ступінь 2: 700 / 939 Нм
Підшпиндель (опція)
Шпиндель: A6
Ємність шини: 52 мм
Розмір патрона: 210 мм
Потужність (S1/S6): 15 / 19 кВт
Крутний момент (S1/S6): 95 / 121 Нм
Задня бабка (якщо є)
Діаметр штифта: 110 мм
Конусність: MK4
Хід 100 мм
Сила тяги: 850 даН
Рідини та баки
Ємність бака для охолоджуючої рідини: близько 235 л (до 270 л у L-версії)
Гідравлічний бак: прибл. 31 л
Центральний мастильний бак: прибл. 2-3 л
Електричні дані
Електричне підключення: 3-фазне 400 В + N + PE
Частота: 50/60 Гц (також зазначено як 50 Гц)
Номінальний струм: 44 А
Струм захисту запобіжником: 50 А
Номінальний струм захисту: 63 A
Підключене навантаження: приблизно 40 кВА (до 50 кВА з 2 шпинделями)
Клас захисту: BA 3 (гл. 3.4.5)
Тип мережі: Мережа TN із заземленою нейтраллю
Рекомендований захист: без захисного вимикача (рекомендується)
Додаткове обладнання
Стійкий спокій (примітка: необхідна заміна датчика, що вийшов з ладу)
Задня бабка
Конвеєр для відводу стружки
Система відведення масляного туману
Можливо, патрон та тримач інструменту (уточнюється)
*Можливі розбіжності між наведеними даними та фактичними значеннями
