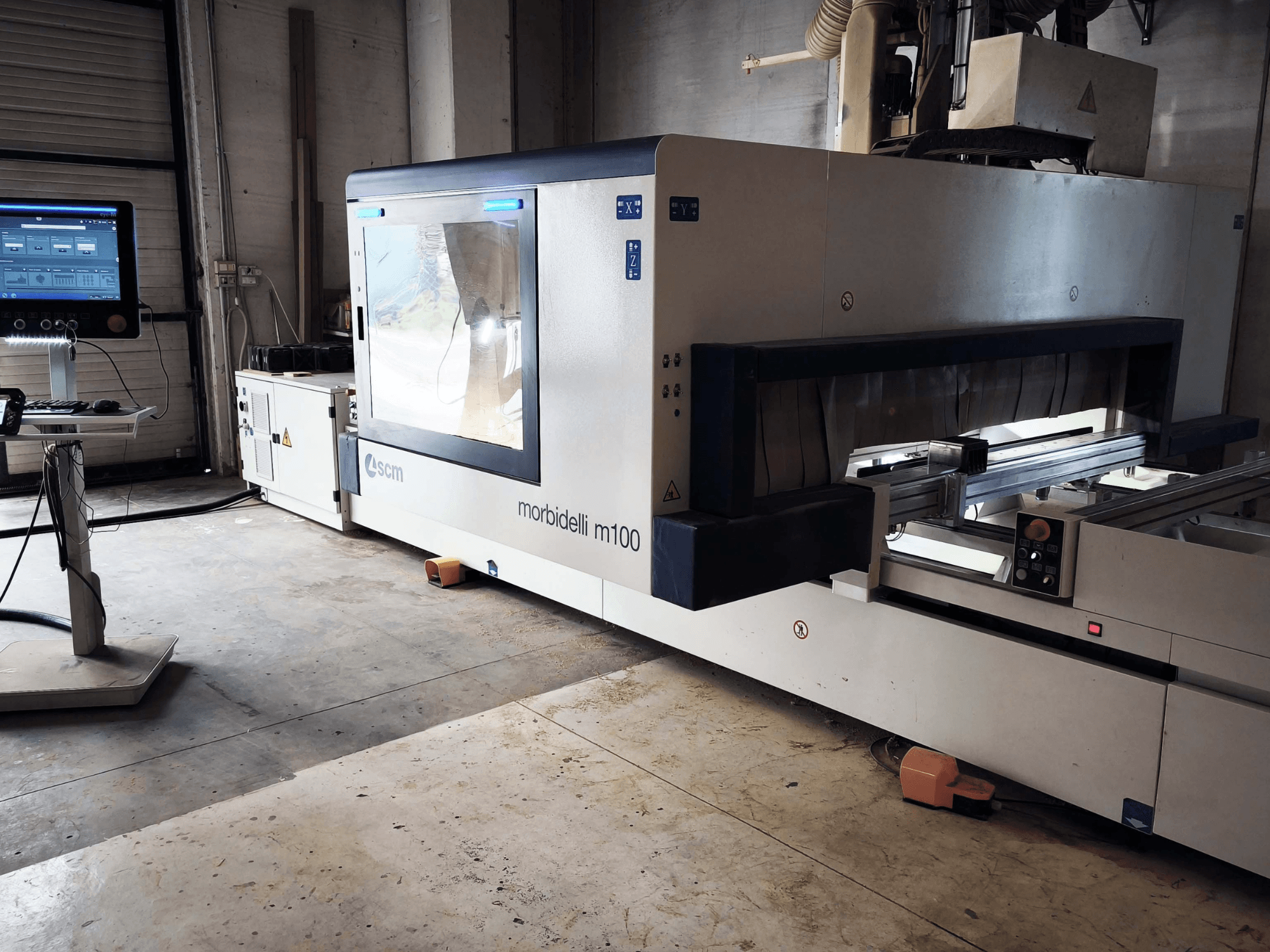

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Робоча зона

  • Макс. ширина завантаження панелі / прохід по осі Y: 2 200 мм

  • Прохід заготовки по осі Z: 250 мм

  • Робоча довжина маятника: 1 700 + 1 700 мм

  • Швидкість вектора X+Y PRO-SPACE: 56 м/хв

  • Швидкість вектора X+Y PRO-SPEED: 78 м/хв

  • Конфігурація безпеки PRO-SPACE: обмеження швидкості по осі X до 25 м/хв для безпеки оператора

• 5-осьовий фрезерний агрегат – JQX

  • 5-осьовий електрошпиндель JQX, HSK 63F

  • Обертання по осі B: ±185°, швидкість: 7 000°/хв

  • Обертання по осі C: ±320°, швидкість: 7 000°/хв

  • Програмований оберт за годинниковою стрілкою/проти годинникової стрілки, керамічні підшипники, рідинне охолодження

  • Автоматичний витяжний кожух: 3 положення + виключене положення

• Свердлильний агрегат – F23L Ro.Ax

  • 13 незалежно вибираних вертикальних шпинделів

  • 5 горизонтальних свердлильних головок з подвійним виходом (3 по осі X, 2 по осі Y)

  • Швидкість обертання свердлильного шпинделя: 4 200 об/хв (стандарт) / 3 000–8 000 об/хв (з інвертором)

  • Вбудований пильний диск по осі X; макс. діаметр 125 мм; товщина 2,2–6 мм

  • Швидкість обертання пилки: 5 000 об/хв (стандарт) / до 10 000 об/хв (з інвертором)

  • Потужність двигуна свердлильного шпинделя: до 3,9 кВт

  • Максимальна довжина свердла: 70 мм; крок шпинделя: 32 мм; з’єднання інструменту Weldon Ø10 мм

  • Повітряне підтискання високого тиску: >64 кгс на шпиндель

• Магазини інструментів (загалом до 28 позицій)

  • TRB14: 14 інструментів; макс. діаметр інструменту 300 мм (3-осьовий) / 350 мм (5-осьовий); макс. вага інструменту 8 кг

  • FAST14: 14 інструментів; макс. Ø 225 мм (пила) / 180 мм (дискові інструменти/кутові агрегати); макс. вага інструменту 8 кг

• Робочий стіл та затиск

  • 6 × столи/поперечини TV FLEX 1600; пневматичне затискання/розтискання

  • Автоматичні опорні упори: 6 задніх, 6 проміжних, 4 бічних

  • Додаткові передні упори H=75

  • 4 пневматичні пристрої для підйому панелей H=75

  • Можливість маятникової обробки

  • Вакуумна система затиску

• Вакуумне обладнання

  • Вакуумний насос: 250 м³/год

  • 18 нерухомих присосок: 145 × 145 мм, H=75 мм

  • 6 обертових присосок: 145 × 55 мм, H = 75 мм

• Вимірювання / позиціонування

  • Автоматичний датчик довжини інструменту

  • Подвійне лазерне позиціонування (один проектор на робочу зону)

  • Автоматичні орієнтири для позиціонування заготовки

• Управління та програмне забезпечення

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Імпорт DXF; імпорт PGM / перетворення у PGMX

  • Параметричне програмування; Менеджер інструментів; Maestro APPS

  • Графічна настройка робочого столу; перевірка на зіткнення; оцінка тривалості циклу

  • Можливість дистанційної допомоги; мережеве підключення

• Консоль оператора

  • Інтегрований промисловий ПК eye-M PRO, сенсорний екран Full HD 21,5 дюйма (1920 × 1080)

  • Intel i7 2,80–3,60 ГГц; 8 ГБ оперативної пам'яті DDR4; жорсткий диск 500 ГБ

  • Ethernet RJ45; USB 3.0

  • Провідний пульт дистанційного керування TECPAD 7"; довжина кабелю 6,5 м

• Дані щодо встановлення

  • Потужність у мережі: 23–28,5 kVA; 400 В; 50 Гц; 3 фази

  • Витрата повітря: 450 Нл/хв

  • Швидкість витяжного повітря: 30 м/с; приєднувальний отвір витяжної системи Ø 250 мм

Додаткове обладнання

• Тримачі інструментів та цанги: не входять до пропозиції

• Жодні інші зовнішні аксесуари (роботи, засоби автоматизації, конвеєр для стружки, привід подачі прутків тощо) не вказані як такі, що входять до комплекту
