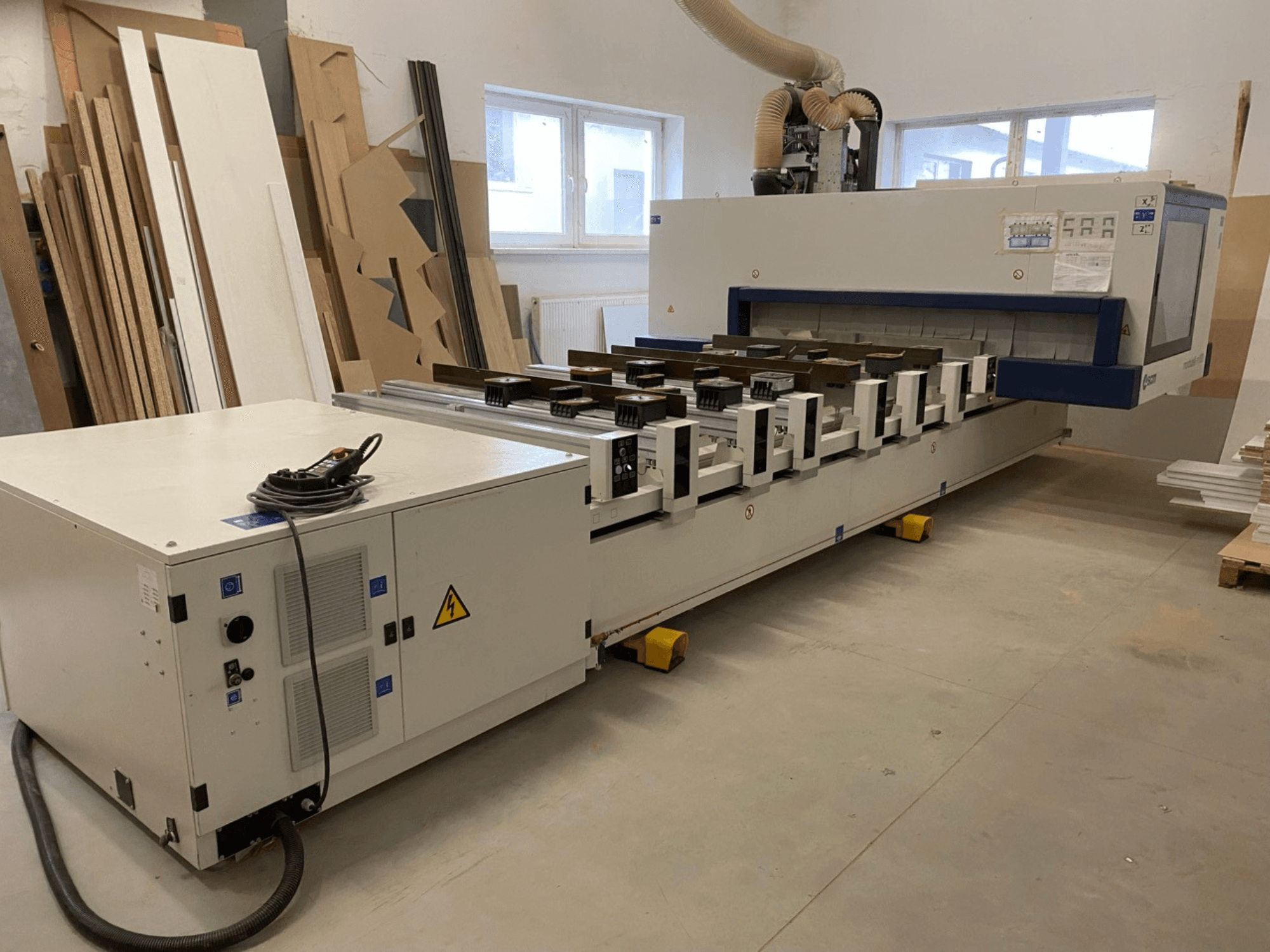

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Робоча зона / осі:

  • Довжина панелі (Y): 1900 мм (2210 мм)

  • Висота панелі (Z): 180 мм

  • Довжина панелі для наскрізної обробки: 1400 мм

  • Швидкість вектора X‑Y: Pro‑Space 56 м/хв; Pro‑Speed 78 м/хв

• Робочий стіл: 6–12 балок (TV Flex), 12 вакуумних присосок (145 × 145 × H75 мм); 2 упори на кожну балку; довжина рухомої балки 1600 мм.

• Свердлильний агрегат (загальні характеристики):

  • 21 вертикальний шпиндель, 8 000 об/хв

  • 10 горизонтальних шпинделів, 8 000 об/хв

  • Вбудована пила Ø 125 мм (X), 10 000 об/хв

  • Потужність двигуна 2,2 кВт

• Електрошпиндель: 10 кВт (S6), макс. 24 000 об/хв.

• Вимоги до установки: споживана потужність 23–28,5 кВА; стиснене повітря 450 НЛ/хв; пиловідсмоктування 4500 м³/год, 25 м/с, вихід Ø250 мм.

• Конструкція та рух:

  • Важка, знята з напруги, електрозварена сталева рама; вся обробка виконується за одне налаштування на металообробних верстатах з ЧПУ.

  • Високошвидкісні чотирирядні лінійні направляючі; триконтурні системи з рециркуляцією кульок; гвинтово-рейкова передача з похилою зубчастою рейкою по осі X.

  • Безщіткові двигуни, інвертори; обробні агрегати встановлені на рухомому порталі для забезпечення жорсткості.

  • Прозорий захисний кожух із полікарбонату.

• Управління ЧПУ та програмне забезпечення:

  • PC-Office: Windows 7, 17-дюймовий кольоровий РК-дисплей, клавіатура QWERTY, мобільна панель керування, Xilog Maestro.

  • Функції Xilog Maestro: параметричне/графічне/ISO-програмування; імпорт DXF/ASCII (2D); 3D лінійна/кругова інтерполяція; просторова лінійна інтерполяція; гвинтова інтерполяція; керований редактор; автоматична оптимізація свердління та бібліотеки інструментів; зміщення початку координат панелі; симуляція; управління штрих-кодами (програмне забезпечення); самодіагностика; покрокове ручне втручання; графічна конфігурація агрегату; вибір швидкості обробки; функція SCM CNC Jerk.

• Безпека: CE; система PRO‑SPACE з захисними відбійниками (автоматична зупинка при потенційному зіткненні).

• Оснащення столу, що входить до комплекту або згадується: задні алюмінієві опорні упори H75 на кожну балку; другі центральні опорні упори на кожну балку; передні опорні упори H75 на кожну балку.

• Вакуумна система: вбудований вакуумний насос 90/108 м³/год, 50 Гц.

• Свердлильний агрегат F23 L (зазначена конфігурація):

  • Незалежна вісь Z

  • 13 незалежних вертикальних шпинделів (8 по осі X / 5 по осі Y)

  • 6 незалежних горизонтальних шпинделів (з швидким від'єднанням), у тому числі 4 по осі Y

  • Крок 32 мм

  • Швидкість 4 500–8 000 об/хв (інвертор)

  • Блок для прорізання пазів/пиляння на задній панелі, Ø 125 мм, 5 500–10 000 об/хв (інвертор)

  • Потужність двигуна 2,2 кВт

  • Підвищений тиск по осі Z

• Переваги RO AX: висока продуктивність, точність, якість обробки, швидкість обробки; скорочення витрат на технічне обслуговування до 90 % (інтервал приблизно 1 000 годин).

Додаткове обладнання

• Бічний інструментальний магазин TRB14 (опція), правий бік:

  • Ємність до 11 інструментів; макс. Ø350 мм

  • Міжвісь 130 мм

  • Максимальна вага інструменту 8 кг; загальна вага 48 кг

• 4 опори для підйому заготовки H75, два рівні підйому (над затискачами та на робочому рівні), 20 кг на опору

• Додатковий апаратний ключ з USB-портом
