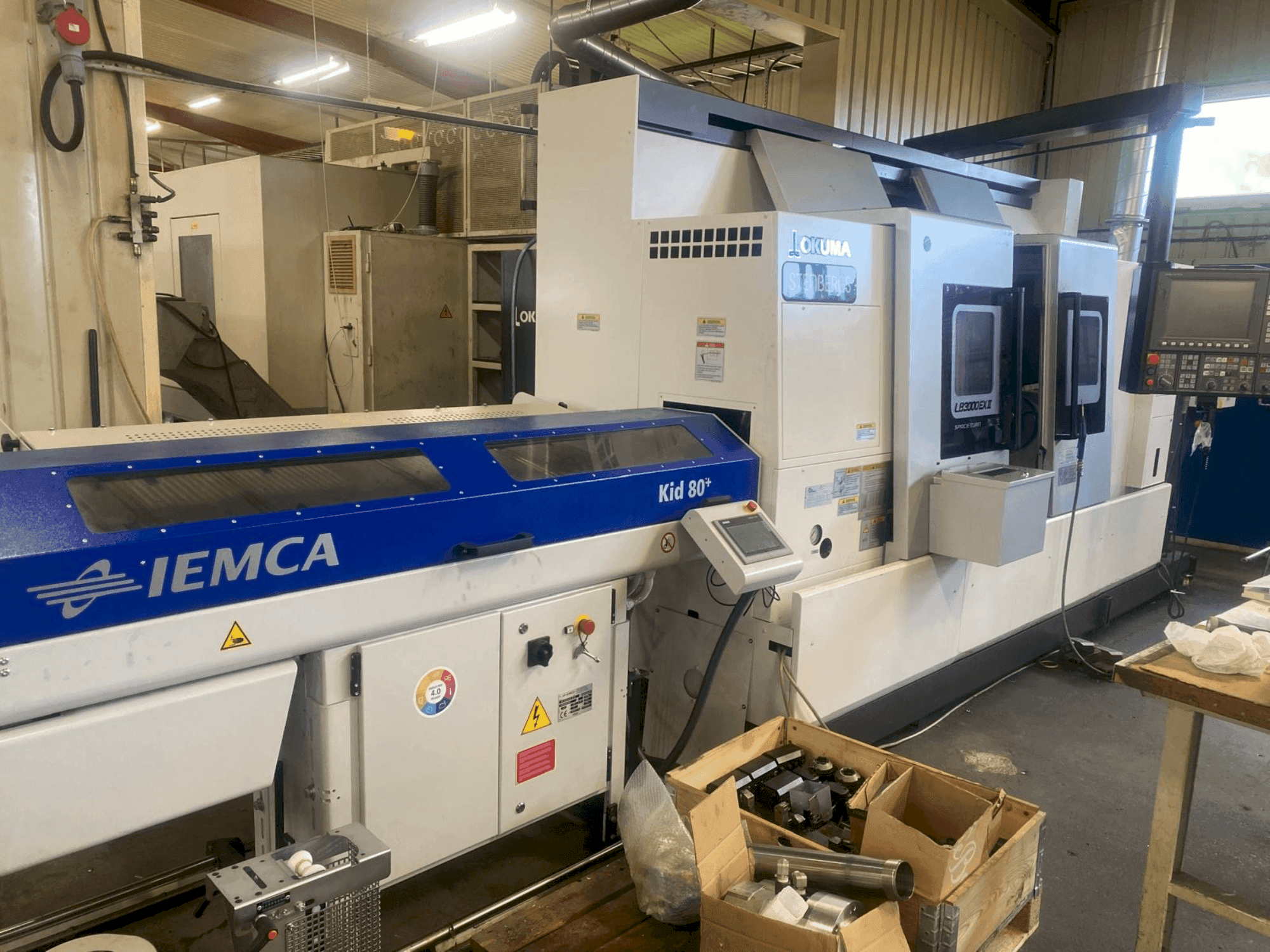

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Відстань між кінцями шпинделів: 1085 мм

• Максимальний діаметр точіння: 340 мм

• Діаметр прутка, що проходить через тягову трубу головного шпинделя: 80 мм

• Діаметр отвору допоміжного шпинделя: 63 мм

• Діаметр прутка, що проходить через витяжну трубу допоміжного шпинделя: 52 мм

• Швидкість обертання приводних інструментів: 45–6000 об/хв

• Система управління: Okuma OSP P300L (OSP Suite), 15-дюймовий екран

• Конфігурація: головний шпиндель (ліворуч) + допоміжний шпиндель (праворуч), вісь Y, револьверна головка з приводними інструментами (радіальне кріплення інструментів)

• Максимальний діаметр точіння: 340 мм

• Швидкості обертання шпинделів:

  • Лівий (головний): 42–4 200 об/хв

  • Правий (додатковий): 50–6 000 об/хв

• Двигуни шпинделів:

  • Лівий (головний): PREX 30/22 кВт

  • Правий (додатковий): PREX 11/7,5 кВт

• Спеціальний головний шпиндель (опція «Big Bore»): Ø91 мм, цанга JIS A2-8, 42–4 200 об/хв, PREX 30/22 кВт, максимальний крутний момент 700 Нм

• Функції керування/моніторингу:

  • Орієнтація шпинделя

  • Моніторинг навантаження на різання («Load Monitor»), що можна вибрати для всіх осей та шпинделів

  • Діалогове програмування One-Touch IGF M-E

  • Моніторинг терміну служби інструменту: за кількістю деталей, за часом різання, за навантаженням на різання; автоматична заміна аналогічного інструменту або зупинка/сигнал тривоги, якщо заміна не відбулася

• Опції верстата: Додаткове промивання для лівих кришок направляючих

Додаткове обладнання

• Патрон SMW 250 мм на головному шпинделі

• Патрон Kitagawa 170 мм на допоміжному шпинделі

• 6 комплектів м'яких кулачків

• 4 прямі приводні тримачі інструменту

• 4 кутові приводні тримачі інструменту

• 2 подвійні тримачі токарних інструментів

• 4 тримачі розточувальних штанги

• 8 стандартних тримачів токарних інструментів

• 8 прямих тримачів ER з приблизно 30 цангами ER

• Затискні пристрої (патрони)

  • SMW‑Autoblok BBD250‑77 / A8, гідравлічний 3-кулачковий патрон

    • У комплекті: 1 комплект м'яких верхніх губок, гідравлічний циліндр VN170‑77, витяжна труба з внутрішнім діаметром 72 з фланцем циліндра

    • Максимальна швидкість: 4 000 об/хв; діаметр заготовки: Ø72 мм

  • Kitagawa B206 (Ø170 мм), гідравлічний 3-кулачковий патрон

    • У комплекті: 1 комплект м’яких верхніх губок, гідравлічний циліндр SR1146, витяжна труба з фланцем для циліндра, виштовхувач

    • Максимальна швидкість: 6 000 об/хв

• Транспортування деталей

  • Приймач деталей, поворотний ковш, Ø80 × L150 мм, макс. 5,8 кг

• Утилізація стружки

  • Конвеєр для стружки Cromar для LB3000 EX II C1000, решітчастий, вивантаження праворуч

• Подача прутків та інтерфейси

  • Інтерфейс подавача прутків (OSP P300L)

  • Подавач прутків IEMCA KID 80+ (SX – лівий) для Okuma LB3000 EX II

    • У комплекті: 7-дюймовий сенсорний екран HMI, комплект механічних/електричних інтерфейсів, додатковий комплект підсвічування, комплект роликових направляючих для круглих/шестигранних прутків, подовжувач шпинделя, штовхач прутків D=26 мм, штовхач прутків D=15 мм, паперові інструкції

    • Додаткове обладнання: підлогова рама для поздовжнього переміщення по осі Z; втулка шпинделя/редукційна труба
