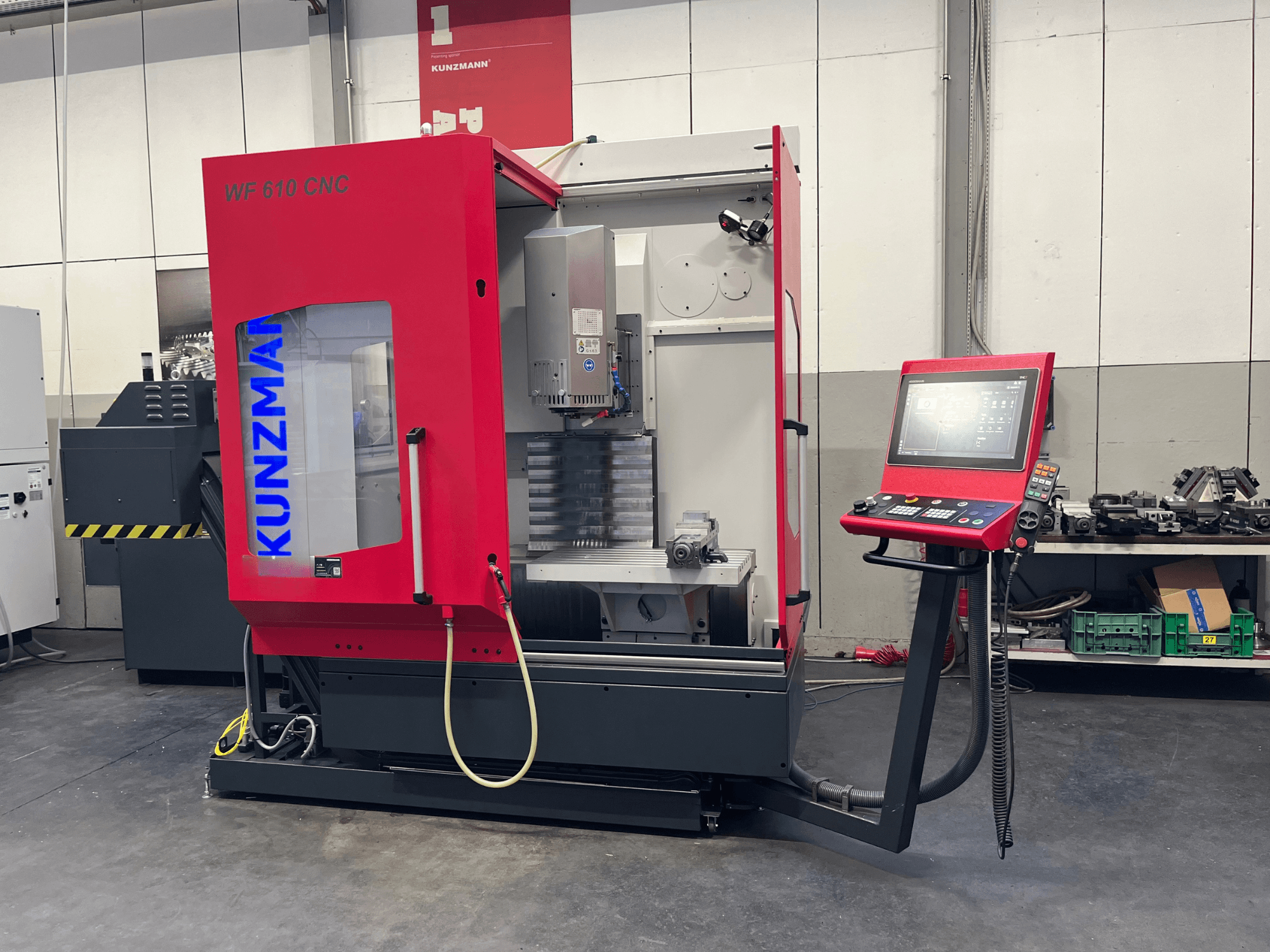

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Демонстраційний верстат

- Наробіток шпинделя: 332 год

- Кількість годин роботи програми: 310 год

- Швидкість подачі (швидкий хід): X/Y/Z до макс. 30/30/15 м/хв

- Основний привід (встановлена опція): шпиндель з двигуном SK 40, 1–12 000 об/хв (виробництво Швейцарії)

- Потужність шпинделя: 8,5 кВт (S1-100 % ED) / 11,5 кВт (S6-40 % ED)

- Крутний момент шпинделя: 43 Нм (S1-100 % ED при 1 880 об/хв) / 58 Нм (S6-40 % ED при 1 880 об/хв)

- Інтерфейс інструменту: SK 40 за стандартом DIN ISO 7388-1, форма AD (раніше DIN 69871 AD) з витяжним штифтом за стандартом DIN ISO 7388-3, форма AD (раніше DIN 69872)

- Затиск інструменту: механічний, сила затиску 10 000 Н, гідравлічне розтискання

- Вертикальна фрезерна головка: з прямим приводом, з можливістю ручного нахилу в діапазоні від -5 до +90°, висувний пин з поворотним механізмом (хід 70 мм, з можливістю затискання)

- Жорстка поверхня кутового столу: 800 × 425 мм

- Т-подібні пази столу: 6 × 14 H7 (крок 63 мм)

- Макс. навантаження на стіл: 300 кг

- Система зміни інструменту: 20-позиційний дисковий магазин, SK 40

- Макс. діаметр інструменту: 75 мм (при повному магазині) / 150 мм (з сусідніми порожніми гніздами)

- Макс. довжина інструменту: 250 мм

- Макс. вага інструменту: 8 кг

- Час заміни інструменту: приблизно 3 с (від початку до кінця обробки — приблизно 15 с)

- Точність позиціонування (ISO 230-2): 0,008 мм (прямі лінійні системи вимірювання)

- Повторюваність (ISO 230-2): 0,006 мм (прямі лінійні системи вимірювання)

- Система вимірювання: абсолютна пряма лінійна система вимірювання HEIDENHAIN (роздільна здатність 0,001 мм)

- Подача охолоджувальної рідини через шпиндель (IKZ): насос високого тиску 50 бар (26 л/хв), 4-ступінчасте регулювання тиску (15/25/40/50 бар), фільтр з подвійним перемикачем 25 мкм

- Внутрішнє повітряне охолодження: повітряне охолодження через шпиндель, програмоване за допомогою функції M

- Зовнішнє повітряне охолодження: гнучкий шарнірний шланг, програмований за допомогою функції M

- Фільтрувальний агрегат з паперовою стрічкою: барабанний фільтр із зовнішнім баком об’ємом 600 л, фільтрувальна тканина типу VDF150/50/50 (150 г/м²) (розміри: 1800 × 860 × 1620 мм)

- Конвеєр для стружки: Шарнірно-стрічковий конвеєр, вбудований у резервуар для охолоджувальної рідини об’ємом 115 л, нахил 60°, бічний випуск зліва (висота 870 / 1060 / 1200 мм)

- Датчик вимірювання заготовки: 3D-датчик HEIDENHAIN TS 460 (інфрачервоний) з приймачем-передавачем SE 661

- Підготовка до встановлення додаткових осей: підготовка до встановлення 4-ї осі (контролер осі в електричній шафі, попередньо підключений інтерфейс)

- Інтерфейс автоматизації: комплект підготовки для кобот-клітини EDUCATION4.0 (інтерфейс вводу-виводу з роз'ємом Harting, пневматичне підключення, а також 2 пневматичні підключення до столу, макс. 6 бар)

- Двері корпусу: автоматичні розсувні передні двері з ремінним приводом (ручне управління кнопкою та програмовані)

- Програмна опція: OCM (Optimized Contour Milling) для розширеного трохоїдального фрезерування

- Ручне колесо: електронне ручне колесо HEIDENHAIN HR 510 FS з вибором осі та аварійною зупинкою

- Робоча напруга: 400 В, 50 Гц

- Споживання потужності: приблизно 21 кВА

- Напруга управління: 24 В - Подача стисненого повітря: 6,5–10 бар (на верстаті необхідний мінімум 6,5 бар)

- Маса верстата: приблизно 2 900 кг (з пристроєм зміни інструменту)
