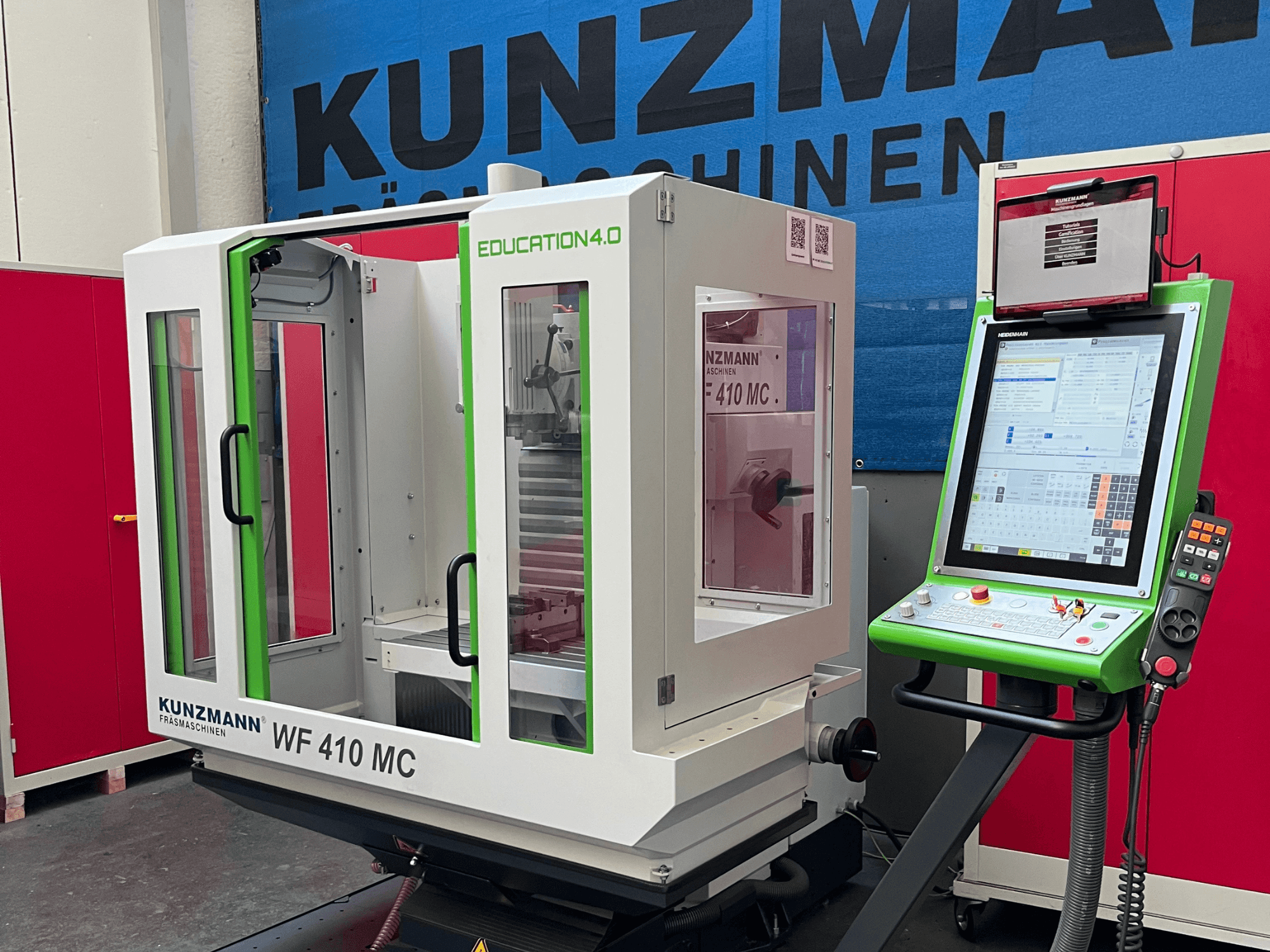

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Демонстраційний прилад

- Час роботи верстата: 910 год

- Потужність шпинделя S1-100 % ED: 6,8 кВт

- Потужність шпинделя S6-25 % ED: 13,0 кВт

- Швидкість обертання шпинделя (ручний режим): безступінчате регулювання від 1 до макс. 4 500 об/хв

- Швидкість обертання шпинделя (автоматичний режим): безступінчате регулювання від 1 до макс. 5 000 об/хв

- Приводи подачі: сервоприводи з безступінчатим регулюванням та електронним керуванням для кожної осі

- Швидкість швидкого переміщення / швидкість подачі по осях X, Y, Z: безступінчата регулювання до макс. 5 / 5 / 5 м/хв

- Робоча напруга: 400 В - Частота мережі: 50 Гц - Кількість фаз: 3

- Номінальний струм: 24 А - Головний запобіжник: 32 А

- Здатність витримувати коротке замикання: 10 кА

- Споживання потужності / підключена потужність: приблизно 17 кВА

- Напруга управління: 24 В

- Вага установки (базова машина): приблизно 1 800 кг (з рідинами, без додаткового обладнання/інструментів)

- Макс. транспортна вага: 2 030 кг

- Конструкція верстата: оптимізована за методом FEM лита конструкція з поперечним супортом

- Напрямні: загартовані та відшліфовані плоскі напрямні по осях X, Y, Z з металевими кожухами

- Система приводу: кулькові гвинти на всіх осях

- Конусний інтерфейс шпинделя: SK 40 за стандартом DIN ISO 7388-1, форма AD, з витяжним штифтом за стандартом DIN ISO 7388-3, форма AD (артикул: 10-113300)

- Вертикальна фрезерна головка: діапазон повороту +/- 90°, ручно висувний пиноль з поворотним механізмом, хід 70 мм, затискний, повітряне охолодження, що залежить від швидкості, захисний кожух фрези

- Затискання інструменту: автоматичне механічне затискання інструменту, зусилля затискання 10 000 Н, гідравлічне розтискання

- Система вимірювання: лінійні вимірювальні системи з кодуванням відстані, прямі, інкрементальні, роздільна здатність 0,001 мм

- Захист від перевантаження: Виявлення перевантаження за допомогою приводної та керуючої техніки

- Ручки безпеки: на всіх 3 осях - Захисний кожух: кабіна для захисту від бризок та стружки, встановлена на лотку для стружки, рухається вертикально разом з віссю, з фіксацією кінцевого вимикача, 2 розсувні двері спереду, 1 двері на петлях праворуч, оглядові вікна з усіх боків

- Панель управління: встановлена на довгому поворотному кронштейні в основі, обертається

- Змащування: автоматична централізована система змащування з початковим наповненням мастилом та окремим контейнером для відпрацьованого мастила, встановленим спереду

- Система охолодження: автономний резервуар, місткість 66 л (артикул: 10-450111-03)

- Освітлення верстата: світлодіодний світильник на гнучкому кронштейні

- Вирівнювальні елементи: 1 комплект = 4 штуки

- Фіксований кутовий стіл: затискна поверхня 650 × 375 мм, 5 Т-образних пазів 14 H7 (крок 63 мм), максимальне навантаження 250 кг (артикул: 10-470050-02)

- Блок управління: HEIDENHAIN TNC 620 FS з функціональною безпекою

- Екран: 19-дюймовий вертикальний сенсорний екран

- Об'єм пам'яті: загалом 30 ГБ, 7,7 ГБ пам'яті для програм (Compact Flash CFR)

- Час обробки блоку: 1,5 мс - Інтерфейси передачі даних: USB, Fast Ethernet 1000 Base-T

- Електронне маховикове колесо: HEIDENHAIN HR 510 FS з вбудованими клавішами осей, подачі та аварійної зупинки (артикул: 10-112862-01)

- Функція автоматичного вимкнення верстата: автоматичне вимкнення після завершення роботи або закінчення програми (артикул: 10-113785)

- Комплект для підготовки контактного датчика: для контактного датчика TS 460 та пристрою налаштування інструментів TT 460, включаючи приймальний блок SE 660 (артикул: 10-113028)

- Гібридний навчальний пакет: планшетний ПК Surface Pro з сенсорним екраном ~13" та док-станцією, маршрутизатор WLAN, протикрадіжний пристрій, універсальний тримач для планшета (7"-13") з магнітними кріпленнями, інтерактивне навчальне програмне забезпечення та ігрові модулі (Артикул: 10-119102)

- Програмне забезпечення для управління: програмне забезпечення ЧПУ версії 817601 18 SP4 Hotfix3 FS
