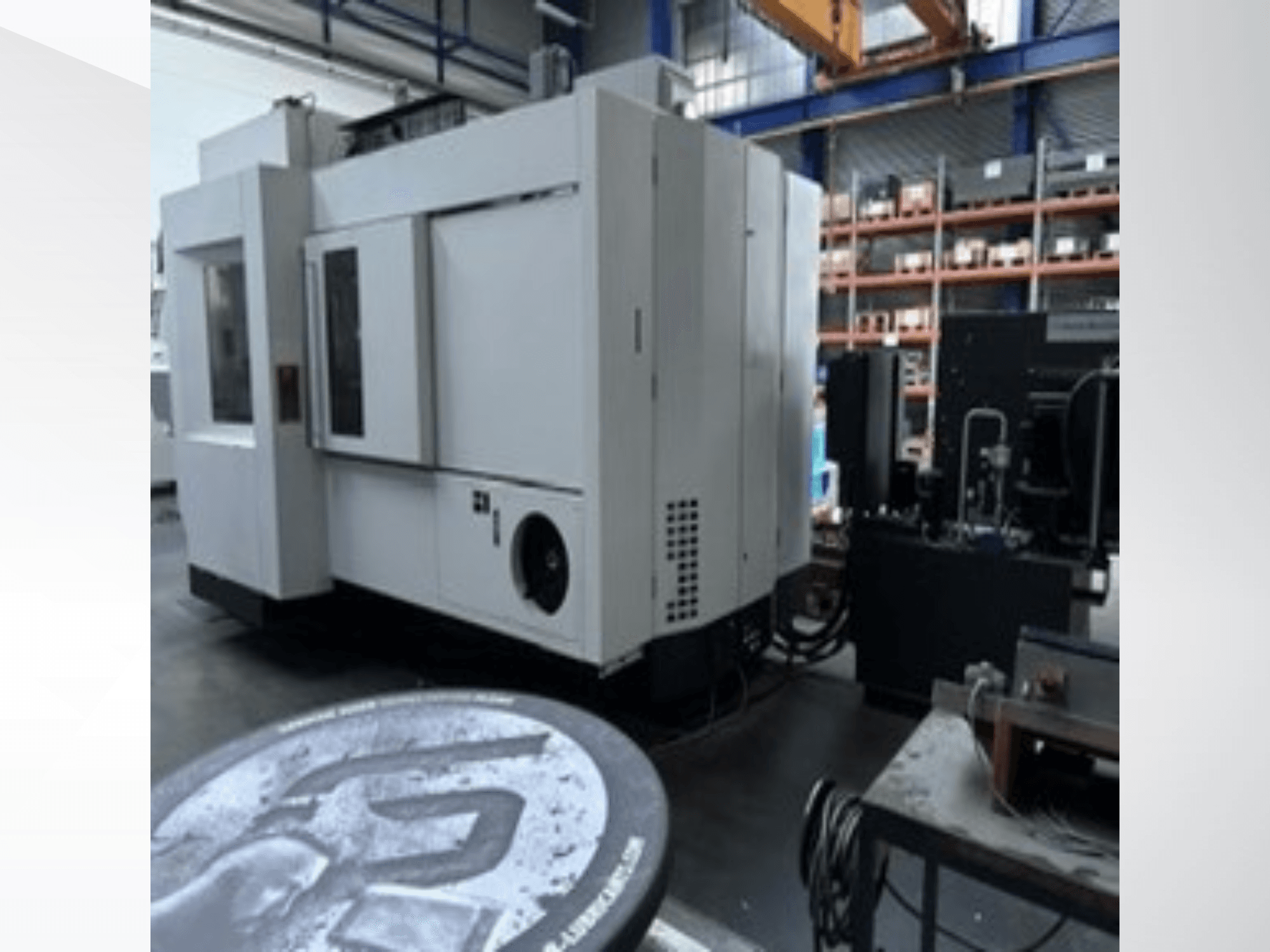

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Блок управління: Heidenhain iTNC 530 HSCI FS (MC 6541 з HDR та двоядерним процесором Core i7-3 1,7 ГГц, 15,1-дюймовий кольоровий TFT-дисплей)

- Хід по осі X: 1350 мм

- Хід по осі Y: 1150 мм

- Хід по осі Z (горизонтальний шпиндель): 895 мм

- Хід по осі Z (вертикальний шпиндель): 700 мм

- Виліт моторшпинделя від осі Z: 700 мм

- Діапазон повороту осі A: від +16° до -120° (загальний діапазон 136°)

- Діапазон повороту осі C: n × 360°

- Кількість осей, що працюють одночасно: 5 / 5 одночасно

- Діаметр поворотного столу: Ø 1100 мм (з двох боків звужений до 1000 мм)

- Центрування столу: Ø 50 H6

- Т-образні пази: 9 пазів, відстань 100 мм, ширина 18 H12

- Макс. навантаження на стіл (у центрі): 1600 кг

- Момент затиску столу: 8000 Нм

- Крутний момент приводу столу (100 % ED / макс.): 1130 Нм / 2300 Нм

- Макс. швидкість столу: 40 об/хв

- Швидкісне переміщення / швидкість переміщення (X, Y): 15 / 32 м/хв

- Швидкісна подача / швидкість подачі (Z): 15 / 32 м/хв

- Швидкість повороту / швидкісна подача (ось A): 11 / 20 об/хв (4000 / 7200 °/хв)

- Макс. зусилля подачі: 10 кН

- Прискорення: 4 м/с²

- Швидкість обертання шпинделя: 0–15 000 об/хв

- Конус шпинделя: HSK-A63 (DIN 69893-1)

- Потужність шпинделя (S6, 40 % робочого циклу): 38 кВт

- Крутний момент шпинделя (S6, 40 % робочого циклу): 193 Нм

- Ємність магазину інструментів: 46 позицій (HSK-A63)

- Макс. діаметр інструменту: 80 мм (при повному завантаженні) / 130 мм (при частковому завантаженні)

- Макс. довжина інструменту: 300 мм

- Макс. вага інструменту: 8 кг

- Макс. навантаження магазину: 200 кг

- Час від початку до кінця обробки: приблизно 11 с

- Система охолодження та видалення стружки: конвеєр для стружки з внутрішньою подачею охолоджувальної рідини (IKZ 18–80 бар, з регулюванням частоти), фільтрувальний блок з діапазоном 30 мкм, станція для миття рук

- Зовнішня подача охолоджувальної рідини: 7 бар, 28 л/хв

- Подача повітря через шпиндель: так (до 10 бар)

- Системи вимірювання та калібрування: 3D-інфрачервоний контактний датчик Renishaw OMP60 HSK-A63, двокомпонентна лазерна система вимірювання інструментів Renishaw NC4, KinematicsOpt

- Інтелектуальні функції верстата: APS (Advanced Process System), ITC (Intelligent Thermal Control), віддалений мережевий доступ DNC, віддалена допомога rConnect Live

- Наробочені години:

* Система управління увімкнена (Steuerung ein): 46 889 год 58 хв 07 с

* Верстат увімкнено (Maschine ein): 42 786 год 48 хв 49 с

* Час виконання програми (Programmlauf): 9 929 год 46 хв 01 с

* Приводи увімкнені (Antriebe Ein): 34 546 год 44 хв 31 с

* Шпиндель увімкнено (Spindel Ein): 5 660 год 25 хв 27 с

- Основні відомості з журналу технічного обслуговування та ремонтів:

* Шпиндель замінено 10.11.2021 (шпиндель GF для 2/782) на новий комплект 29.11.2021

* Жорсткий диск замінено 23.12.2022

* Привідний блок замінено 24.05.2023

* Замінено поворотний прохід (Drehdurchführung) 07.09.2023

* 21.02.2026 р. проведено вирівнювання осі А та регулювання шпинделя

- Робоча напруга: 3× 400 В (+6 %/-10 %), 50 Гц

- Підключена потужність: 67 кВА / 61 кВт (з IKZ)

- Захист: 125 А

- Подача стисненого повітря: 6 + 0,5 бар, приблизно 300 л/хв
