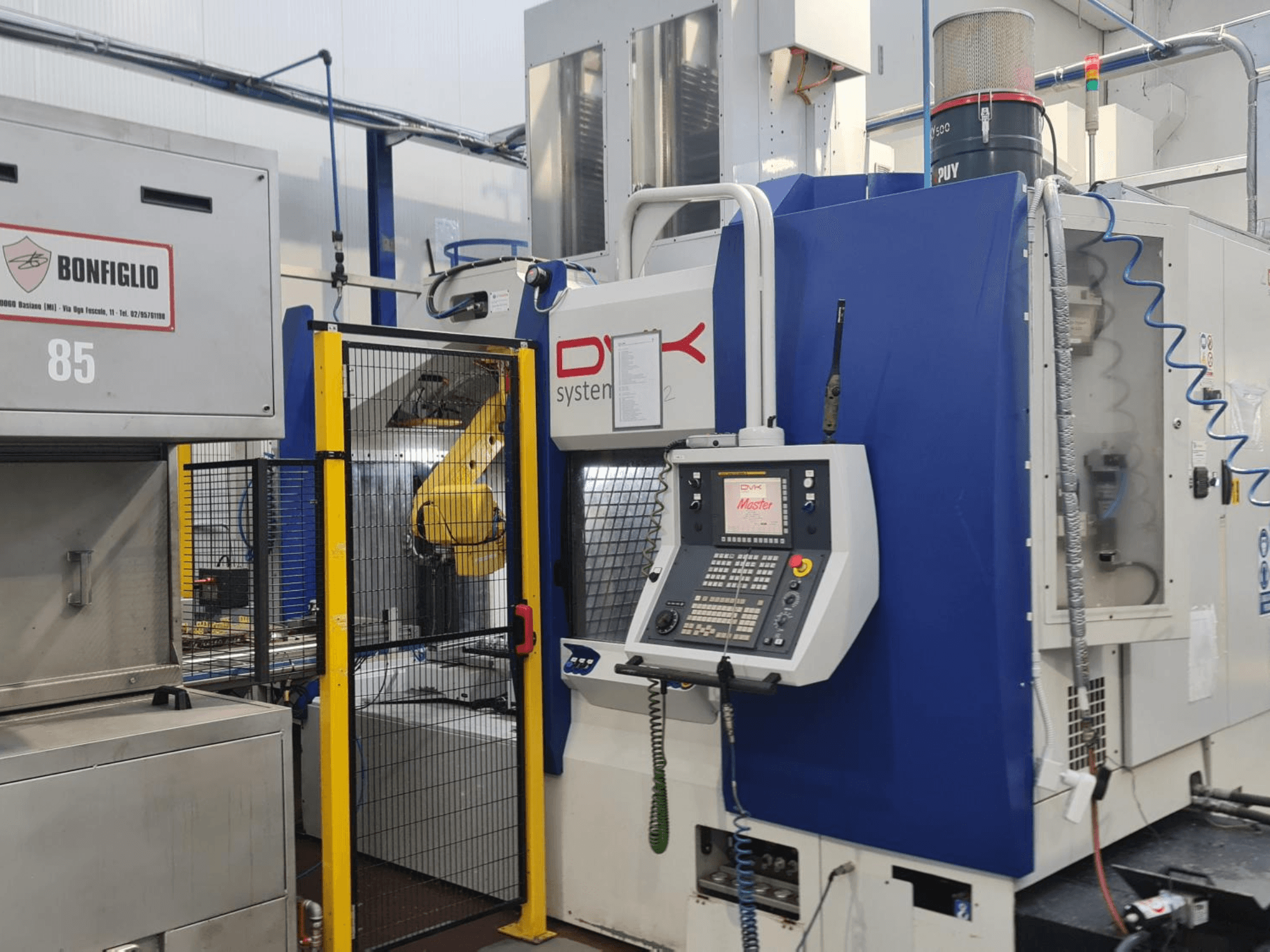

DVK - System Master IT-MIL-OTH-2020-00001

• Система ЧПУ: FANUC з 10,4-дюймовою кольоровою панеллю оператора, ПЛК, підключенням до мережі Ethernet, спеціалізованим програмним забезпеченням для верстата

• Сертифіковано за стандартом CE

• Робоча зона:

  • Осі двонаправленого затискного лещата: вісь A — безперервний оберт на 360°, вісь B — безперервний оберт на 360°

• Шпиндель:

  • Тип: електрошпиндель OMLAT

  • Крутний момент: 80 Нм

  • Інтерфейс інструменту: HSK-A63

• Магазин інструментів/ATC:

  • Автоматичний змінювач інструменту

  • Максимальний діаметр інструменту: 70 мм (150 мм, якщо сусідні гнізда вільні)

  • Випадковий вибір інструменту

• Система затиску:

  • Самоцентрувальні гідравлічні лещата з двостороннім обертанням

  • Хід губок: 50 мм

  • Затискна сила: 5 000–30 000 Н

• Охолодження, змащування та обслуговування:

  • Шпиндель з рідинним охолодженням

  • Централізована автоматична мастильна система

  • Пневматична система

  • Гідравлічна система

  • Повітряно-водний теплообмінник

  • Система герметизації верстата

• Технічні характеристики машини:

  • Потужність: 55 кВт

  • Напруга живлення: 400 В / 50 Гц

Додаткове обладнання

• Роботизована автоматизація:

  • Антропоморфний робот FANUC M20iA/20M, 6 осей, вантажопідйомність 20 кг

  • Двощелепний захват Schunk PGN125

• Система палет:

  • Два вертикальні магазини для палет

  • Розмір палет: 480 × 300 мм

  • 54 позиції для палет у кожному магазині (стандарт)

• Видалення стружки та охолоджувальної рідини:

  • Внутрішня подача охолоджувальної рідини через шпиндель

  • Картриджний фільтр 60 мкм

  • Самоочисний фільтр MAHLE 60 мкм

  • Система миття робочої зони типу «дощ»

  • Конвеєр для стружки з тяговим ланцюгом та ротофільтром

  • Охолоджувач охолоджувальної рідини

  • Система відведення масляного туману

• Вимірювання, моніторинг та точність:

  • 3D-радіозонд Marposs

  • Лазерний прилад для налаштування інструменту

  • Термокомпенсація по осях X, Y та Z

  • Оптичні шкали на осях X, Y та Z

  • Моніторинг терміну служби інструменту

  • Розширена система координат обробки (48 додаткових зміщень)

  • Система штучного зору з 2 камерами

• Покращення затискання:

  • Гідравлічне затискання з регулюванням тиску

• Додаткове обладнання, що входить до комплекту:

  • Промивна машина для промислових деталей Bonfiglio MROTOS 8555 4 E LRSA, з інтегрованим роботом

  • Система точкового маркування Automator ADP5090 з контролером AC500, інтегрована в робот:

    • Зона маркування: 50 × 90 мм

    • Пневматична маркувальна головка

    • Можливості підключення: Ethernet / USB / RS232 / RS485

    • Контролер AC500 із сенсорним екраном

    • Швидкість маркування до 10 символів/секунду

• Додаткова інформація про обладнання:

  • Нещодавно виробник провів повне технічне обслуговування та капітальний ремонт обладнання.

  • Шпиндель також був включений до нещодавнього технічного обслуговування виробника.

  • Верстат завжди використовувався для обробки алюмінію.

  • Наразі верстат не використовується у виробництві через зміну типу деталей, що виготовляються.
