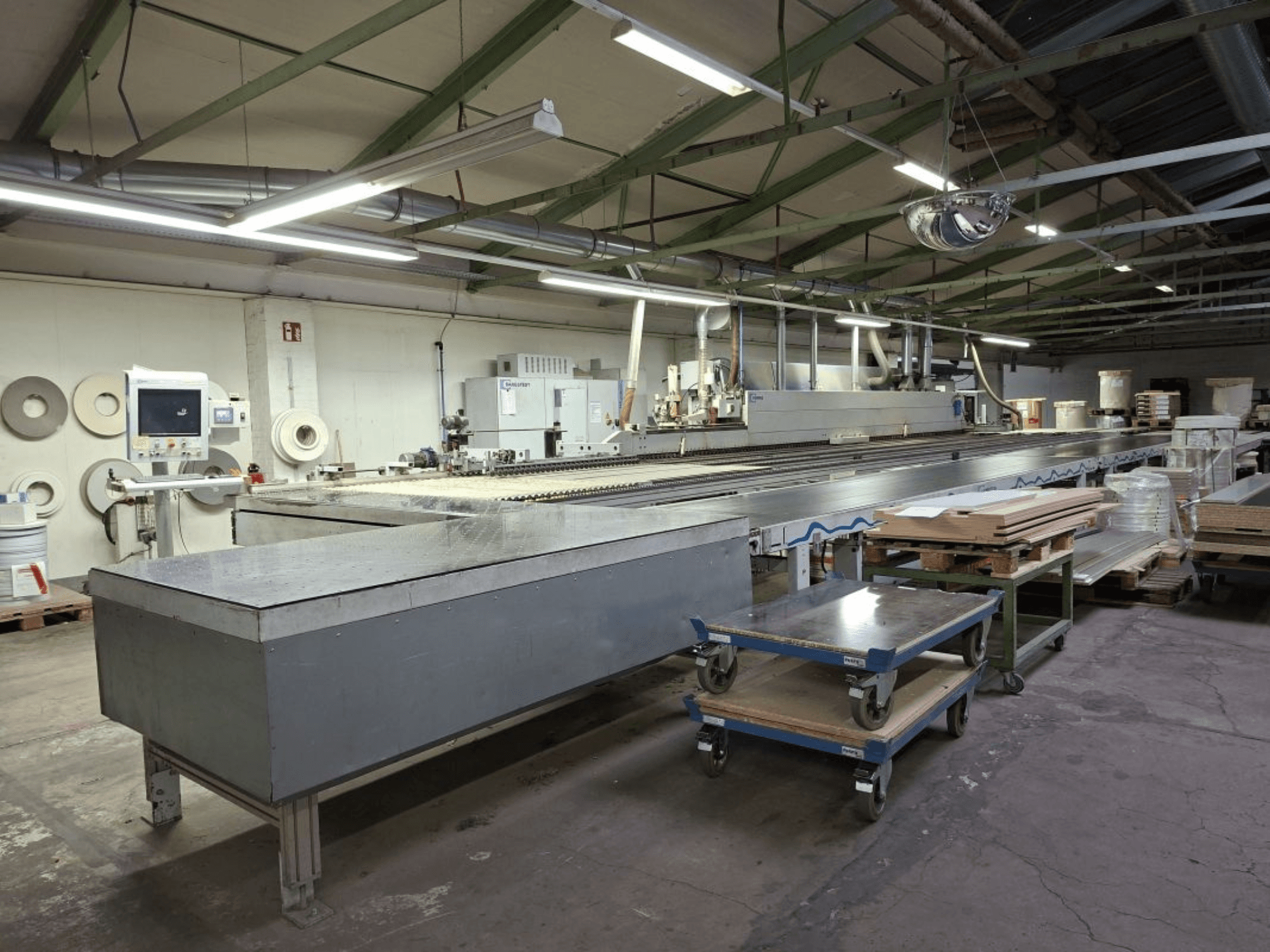

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Продуктивність лінії по заготовках:

  • Довжина 250-3000 мм

  • Ширина 120-1200 мм

  • Товщина 8-60 мм

• Кромкооблицювальний верстат (KAL 330) - основа і транспортування

  • Суцільна основа верстата; опора заготовки з роликовою планкою, що висувається на ~800 мм

  • Транспортний ланцюг шириною 80 мм з гумовою поверхнею; точне наведення, загартовані поверхні

  • Верхній тиск: приводний ремінь

  • Технічні характеристики

    • Швидкість подачі 18-25 м/хв

    • Робоча висота 950 мм

    • Мінімальна робоча ширина: 55 мм при товщині 22 мм; 100 мм при товщині 60 мм (в залежності від довжини заготовки)

    • Виліт заготовки/надбудова 30 мм

    • Товщина заготовки 12-60 мм

    • Крайній матеріал зі стрічки: 0,4-20 мм (макс. переріз 900 мм²)

    • Матеріал кромки з рулону: 0,3-3 мм (максимальний переріз: ПВХ 135 мм², шпон 100 мм²)

    • Максимальний діаметр рулону 830 мм

    • Пневматичне підключення 7-8 бар

• Система подачі та управління (інтегрована з KAL 330)

  • Гнучка система подачі заготовки wz10 для автоматичної подачі (поздовжньої і поперечної); для точних розмірів, квадратних деталей

  • Плавне регулювання напряму подачі (вісь), швидкість встановлюється на вхідному терміналі

  • Автоматичне бокове регулювання вузлів (виліт заготовки 30-80 мм) для склеювання та подальшої обробки

  • Вхідний термінал; аплікатор розчинника зверху/знизу

• Підготовка та склеювання країв

  • Блок попереднього фрезерування: 2 двигуни, кожен по 4 кВт, 150 Гц, 9000 об/хв; електропневматичне керування

  • Плавна вертикальна вісь SF20 для автоматичного центрування по товщині панелі

  • Блок попереднього розплавлення зі сховищем гранул

  • Система швидкого блокування для блоку нанесення QA/QE; передній резервуар для зберігання клею QA для зміни кольору

  • Базовий блок склеювання A20; регулювання висоти магазину ±5 мм (ручний шпиндель)

  • Подовжений магазин A6/A-E12/A20 на 2 котушки (макс. Ø 830 мм); станція попереднього нагрівання для QA/QE

  • Автоматичне регулювання зони притиску

• Обрізка та фрезерування

  • Обрізний пристрій HL84 зі стоячим упором для обрізки чутливих країв

  • Пневматичне регулювання двигуна обрізки (2 положення: врівень/рівень і з вильотом для контурного фрезерування)

  • Пневматичне перемикання на фаску/пряму; ручне регулювання бічного упору при зміні товщини кромки

  • Блок чорнового фрезерування: 2 двигуни, кожен по 1,5 кВт, 200 Гц, 12 000 об/хв; регулювання висоти за допомогою верхнього тиску

  • Пневматичне 2-позиційне налаштування: чорнове фрезерування з вильотом ~0,2 мм / без вильоту

  • Зарезервований вільний простір для чистового фрезерування

  • Контурний фрезерний блок Servo FK13 автоматичний:

    • 2 двигуни по 0,4 кВт, 200 Гц, 12 000 об/хв

    • Рухи, керовані сервоприводом; автоматична 8-кратна зміна інструменту

    • Швидкість подачі макс. 20 м/хв; мінімальна відстань між заготовками 500 мм

    • Товщина заготовки 12-60 мм

    • Автоматичне регулювання FK для однакових радіусів при різній товщині кромки; автоматичне втягування

    • Направлення заготовки FK з додатковим затискачем для мінімальної довжини заготовки 120 мм (одностороннє)

• Фінішна обробка та очищення

  • Багатофункціональний очисний пристрій MN21 автоматичний:

    • До 3 профілів; трасування зверху/знизу/збоку для зняття фасок і заокруглень на попередньо фрезерованих кромках з ПВХ

    • Електропневматичні повітряні форсунки; автоматичне перемикання фаски/радіуса; автоматичне втягування верхнього/нижнього інструменту

    • Регулювання висоти за допомогою верхнього тиску

  • Відокремлювач стружки ПВХ зверху/знизу

  • Фінішний блок FA11 верхній/нижній:

    • Очисний пристрій з твердосплавним ножем; регулювання висоти за допомогою верхнього тиску

    • Розпилювач розчинника для чищення; шліфувальний пристрій; електропневматичне керування плоским шабером

  • Універсальні фрезерні блоки: 2 фрези UF11 з керуванням

    • Поворот на макс. 90°; двигун 6 кВт; вал 30 мм; положення двигуна горизонтальне/вертикальне

    • Плавне регулювання горизонтальної та вертикальної осей для кожного UF11

  • Стрічковий шліфувальний агрегат KS10 для прямих країв; швидкість стрічки 10 м/с; вібрація

    • Автоматичне підлаштування до товщини кромки; автоматичне втягування; безступінчасте регулювання крутного моменту

  • Очищувач 08 зверху/знизу: обертові лінійні щітки для очищення поверхні

• Управління: Регулятор потужності PC22


Додаткове обладнання

• Стіл подачі: HOMAG Optimat TBL 100/10/16, фіксований упор зліва

  • Технічні дані:

    • Довжина заготовки min 120 мм; довжина max (для TBL100/25/12) 2500 мм

    • Ширина заготовки min 195 мм; max 1200 мм

    • Ø ролика 50 мм; відстань між роликами ~120 мм

    • Плавна швидкість подачі 7-40 м/хв

    • Приблизні розміри: довжина ~1000 мм; ширина 1800 мм

    • Бічне ведення з безступінчастим регулюванням роликів

    • 1 пневматичний стіл 1700 × 650 мм

• Повернення заготовки: LIGMATECH ZHR30 "Бумеранг" (стандартне повернення для великих деталей)

  • Дозволяє обслуговувати односторонні верстати з наскрізною подачею однією людиною

  • Місткість заготовки: довжина 250-3000 мм; ширина 250-1200 мм; товщина 8-60 мм; максимальна вага 60 кг

  • Підйомний пристрій на виході для вирівнювання деталей з подавальним пневматичним столом

  • Пінцети для невеликих деталей, керовані датчиком (автоматичне позиціонування) для легкого точіння

    • Розміри заготовки для точіння: довжина 50-200 мм; ширина 300-800 мм

  • Очищення стрічки (одинарне): фіксована лінія щіток
