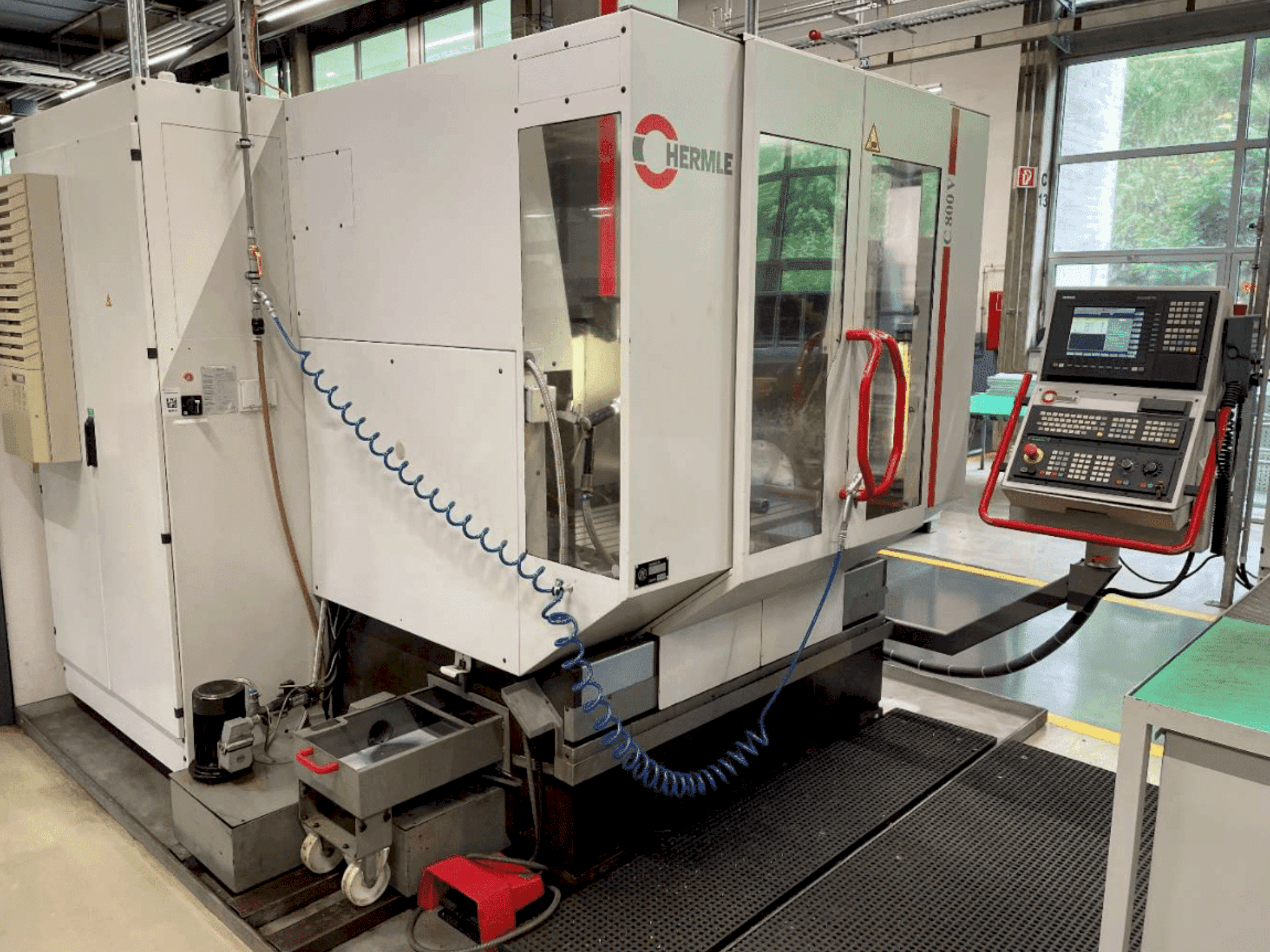

HERMLE - C800VDE-MIL-HER-1999-00003

Переваги машини

Технічні переваги машини

• Бак для охолоджуючої рідини: 300 л; 40 л/хв при тиску 3 бар

• Розмір столу: робоча поверхня прибл. 1000 мм x 560 мм

• Потреба в просторі: 4. 5 x 3. 3 м

• Доступні блоки: 2

Додаткова інформація

Верстат все ще під напругою

Заготовки вагою до 1500 кг можна обробляти з максимальною площею затиску 1000 x 560 мм.
Пристрій для зміни інструменту з 30 позиціями в магазині

300-літровий резервуар для ЗОР

Затискний стіл

1000 x 560 мм

Система керування

Екранне керування траєкторією Siemens S 840 D

Система охолодження - мастило

Ємність резервуара для МОР: 300 літрів

Витрата/тиск: 40 л/хв при 3 бар

Автоматичне змащення - децентралізоване за допомогою дозатора мастила

Пневматика:

Підключення стисненого повітря p ≥ 6,0 бар

Витрата стисненого повітря при 6,0 бар (стандарт): прибл. 9,0 Нм³/год

Витрата стисненого повітря з додатковим пристроєм продувки при 6,0 бар:

+ прибл. 58 Нм³/год

Витрата стисненого повітря з додатковим шпинделем SF при 6,0 бар:

+ прибл. 26 Нм³/год

Електрична система:

Робоча напруга: 400 В; 3 PH: 50 Гц

Напруга керування: 220 В змінного струму; 24 В постійного струму

Загальне підключене навантаження (стандартний верстат 8000 або 15000 об/хв) 32 кВА

Загальне підключене навантаження (з внутрішньою подачею ЗОР або іншими електричними опціями) 43 кВА

Перетин кабелю 16 мм²

Захист запобіжником 63 А

Розміри - Вага

HERMLE C 800 V - разом із захисним кожухом (Д х Ш х В) 2,70 × 2,21 × 2,93 м

Необхідна площа (Д х Ш) 4,50 х 3,50 м

Загальна вага прибл. 7200 кг

Змінний пристрій з 30 позиціями інструменту в кільцевому магазині

Потужність двигуна шпинделя при 100% робочому циклі 10,5 кВт

Діапазон швидкостей: Плавне регулювання частоти обертання шпинделя 20 ... 8000 об/хв

Тримач інструменту ISO 40, подібний до DIN 2079

Затиск інструменту гідромеханічний, сила затиску при 8000 об/хв*' 11 кН

Затиск інструменту: гідромеханічний, сила затиску при 15 000 хв* 9,3 кН

Діаметр шпинделя на передньому підшипнику: 70 мм

Привід подачі

Індивідуальні двигуни подач для кожної осі - трифазні (безщіткові):

Діапазон подач по X, Y і 2: ручне / програмне керування:

1 ... 2 000 / 30 000 мм/хв

Зусилля подачі по всіх осях (при 80% робочому циклі): 8,000 N

Переміщення по осях X-Y-Z 35 м/хв

Використання мінерального лиття (у 8 разів вище демпфірування верстата), без редуктора,

Опціональний дах, глушник стисненого повітря тощо.

Освітлення

Освітлення машини 2 галогенними лампами > 500 люкс

Робочий діапазон

Поздовжня вісь X: 800 мм

Поперечна вісь Y: 600 мм

Вертикальна вісь Z: 500 мм

Вимірювальна система

Пряме вимірювання X, Y, Z:

Роздільна здатність 0,1 мкм

Одиниця введення 0,1 мкм

Крок 0,1 мкм
