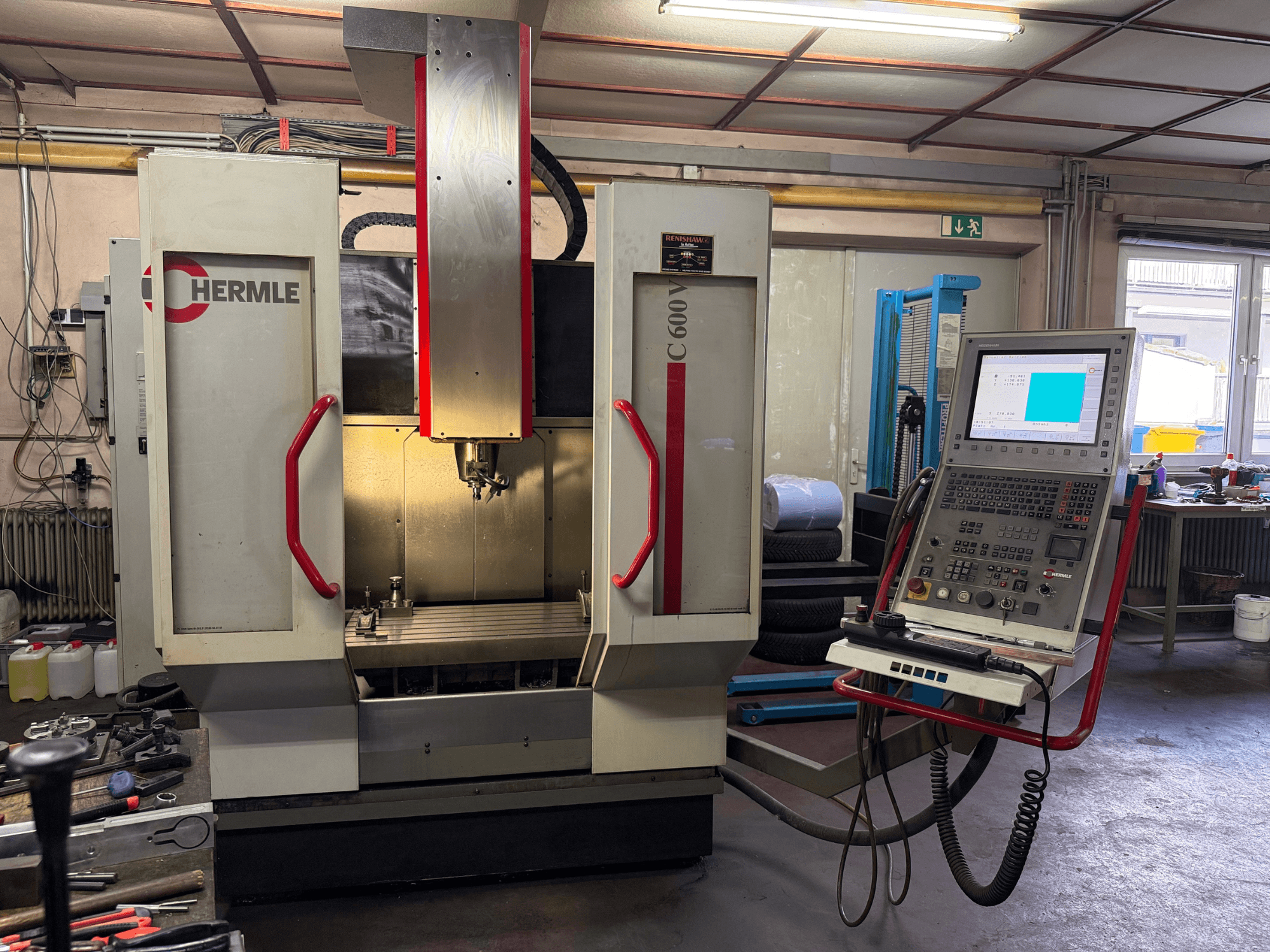

HERMLE - C600VDE-MIL-HER-2001-00005

• Годинник на шпинделі: 7,000 h

• Конструкція верстата: Модифікована портальна конструкція

• ЧПК: Heidenhain iTNC 530 з 15-дюймовим кольоровим TFT-екраном

  • Гнучке контурне програмування

  • 6 ГБ пам'яті для програм обробки деталей

  • Час обробки блоку 0,5 мс

  • Паралельна робота з графікою

  • Нарізання різьби (жорстке нарізання; без компенсаційного патрона)

  • Моніторинг терміну служби інструменту

  • Інтерфейс Ethernet

• Приводи подач

  • Зусилля подачі: 6 000 Н

  • Швидкість переміщення: 35 м/хв

  • Прискорення: 5 м/с ²

  • Діаметр/крок гвинта подачі (X/Y/Z): 40 / 20 мм

• Вимірювальна система: Пряма шкала, роздільна здатність 0,0001 мм

• Допуск положення (Tp, VDI/DGQ 3441): 0,008 мм (X/Y/Z)

• Головний шпиндель

  • Крутний момент (100% / 40% ED): 87 / 130 Нм

  • Конусність: SK40 (аналогічно DIN 2079), для тримачів інструментів згідно DIN 69871 A

• Жорсткий затискний стіл

  • Поверхня столу: 800 x 465 мм

  • Максимальне навантаження: 1 000 кг

  • Т-подібні пази: 7 пазів, розмір 14 мм H12, відстань 63 мм

  • Направляючий паз (4-й ззаду): 14 мм H7

• Пристрій для зміни інструменту

  • Позиції магазину: 30

  • Максимальний діаметр інструменту: 80 мм (125 мм з вільними сусідніми позиціями)

  • Максимальна довжина інструменту: 250 мм

  • Максимальне навантаження на магазин 120 кг

  • Стружка до стружки (VDI 2852): 5.5 s

• Система охолодження

  • Висувний ящик для стружки та доступне сито для стружки

  • Бак: 200 л

  • Швидкість потоку: 40 л/хв при тиску 3 бар

• Інженерні комунікації

  • Навантаження, що підключається: 400 В / 50 Гц

  • Споживана потужність: 22 / 35 кВА

  • Стиснене повітря: 6 бар

• Інші особливості

  • Електрична компенсація теплового розширення

Додаткове обладнання

• Електронний модуль ручного управління (маховик)

• Система вимірювальних щупів SK40

• Пристрій для продувки

• Пістолет для змивання стружки
