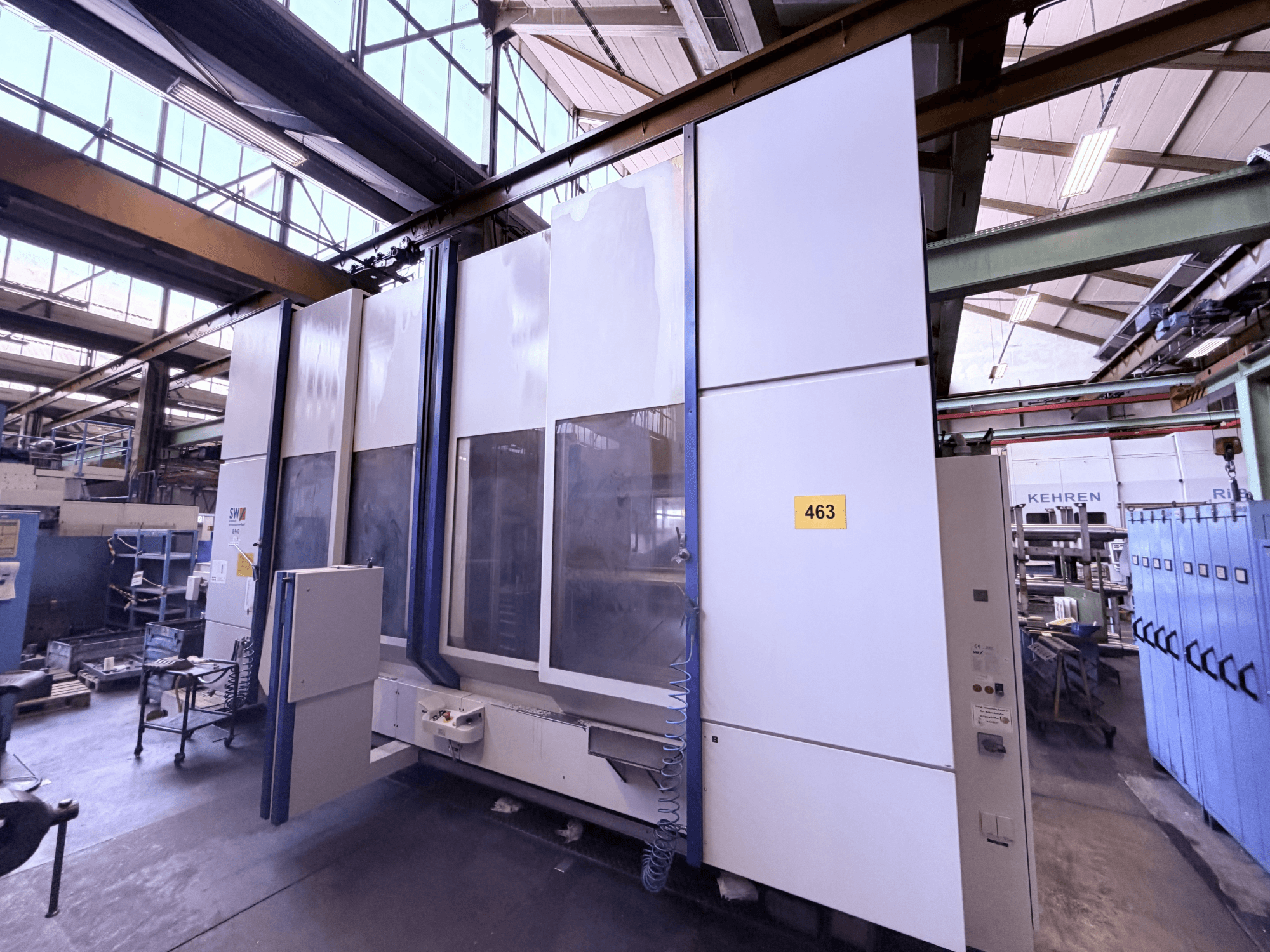

SW - BA 40DE-MIL-SWX-2001-00001

- Хід по осі X: 2 × 1300 мм (3350 мм у режимі роботи з подовженим столом)

- Хід по осі Y: 630 мм

- Хід по осі Z: 630 мм

- Затискна поверхня (режим «маятник»): 2 × 1275 × 630 мм

- Швидкісний хід по осях X/Y/Z: 40 м/хв

- Швидкість подачі: 1 – 40 000 мм/хв

- Діаметр шпинделя: 100 мм

- Швидкість обертання шпинделя: 20 – 7 500 об/хв

- Потужність шпинделя: 36 кВт (при 25 % ED)

- Крутний момент шпинделя: 950 Нм (при 25 % робочого циклу)

- Конус / тримач інструменту: SK 50 DIN 69871, форма B

- Кількість гнізд у магазині інструментів: 60

- Максимальний діаметр інструменту (з урахуванням вільних сусідніх гнізд): 110 мм (250 мм)

- Максимальна вага інструменту: 8 кг (24 кг)

- Система вимірювання: лінійна

- Поворотний стіл з ЧПУ: Peiseler ATU 280 з опорним підшипником

- Тиск охолоджувальної рідини (внутрішній): 40 бар

- Очищення охолоджувальної рідини: щілинний фільтр

- Промивання робочої зони: так

- Промивні пістолети: 2

- Контроль поломки інструменту: Leutze

- Корпус: Повністю закритий

- Система витяжки: GEA-Delbag, 2 x KNAW 1-1-AF

- Дисковод для гнучких дисків: Так

- Необхідна площа установки (Д × Ш × В): 7700 × 3700 × 4000 мм

- Необхідний фундамент: Ні

- Номінальна робоча напруга: 3/PE, 400 В змінного струму, 50 Гц

- Номінальний робочий струм: 87 А

- Загальне підключене навантаження: 50 кВА (номінальна потужність 60 кВА)

- Захист лінії живлення: 100 А

- Наробочений час: 63 368 год

- Додаткове обладнання: розширена гідравлічна система верстата для затискання заготовки, система клапанів для затискних циліндрів подвійної дії, 2 затискні контури в лівій робочій зоні, 2 затискні контури в правій робочій зоні, тиск затискання 250 бар / Q=9 л/хв, пристосування для кутових свердлильних головок (без 4-точкової опори), автоматичні завантажувальні двері, приблизно 60 патронів SK50, 1 подвійна кутова головка, реверсивний затискний пристрій (вісь А та контртримач), затискний міст
