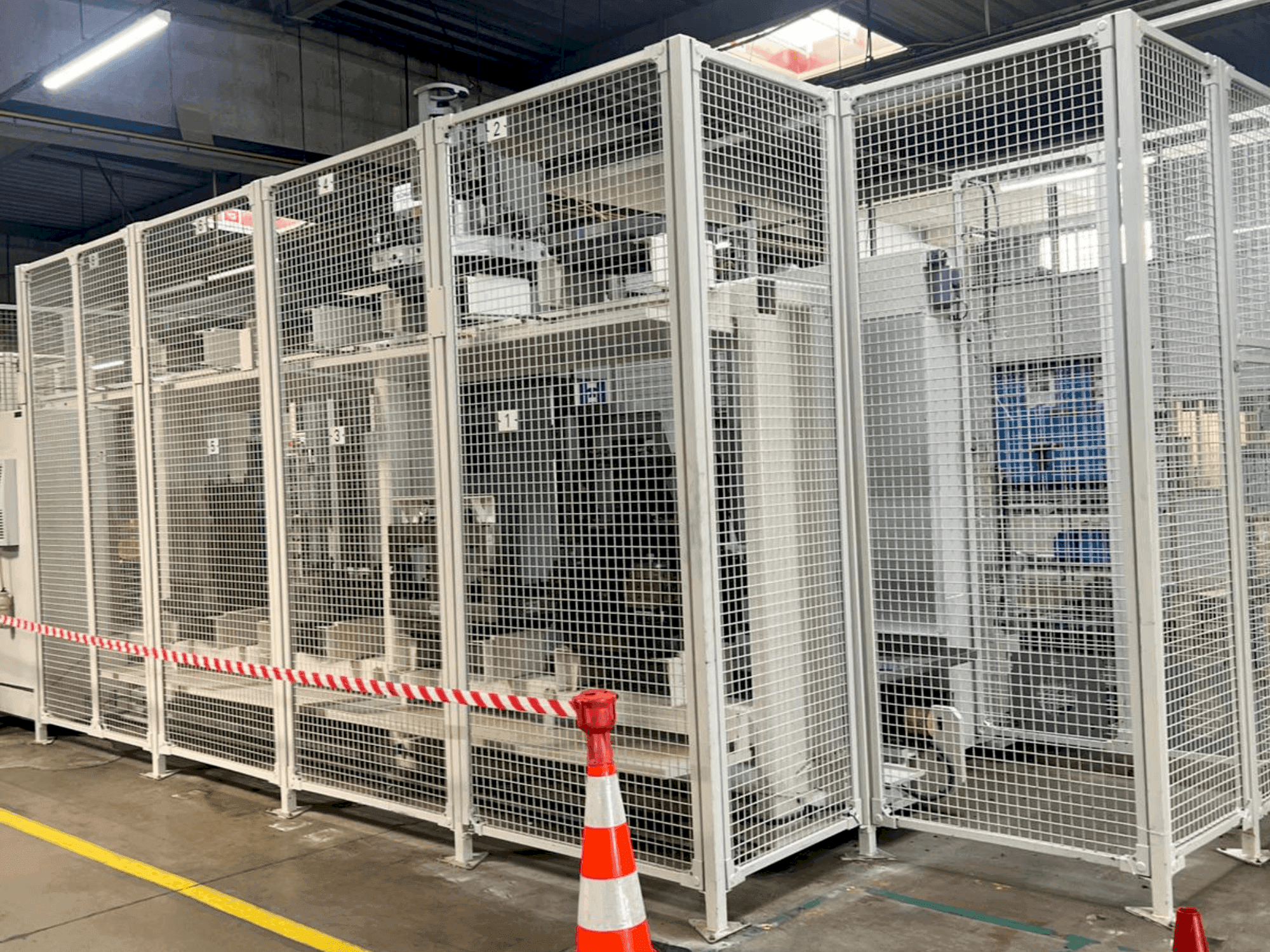

HELLER - MCH 250DE-MIL-HEL-2005-00004

Додаткове обладнання

• Магазинний тип: Ланцюговий магазин / Місткість магазину: від 50 до 100 інструментів (опціонально)
• Інструментальна система та магазин / Поличний магазин: 234 гнізда (SK), збільшена вага інструменту
• Вісь X і Y: 15 000 Н (при S3 - 40% робочого циклу) / вісь Z: 17 500 Н (при S3 - 40% робочого циклу)
• Швидкість: Швидкість переміщення (X, Y, Z): 50 000 мм/хв / Прискорення (динамічний пакет): 4,0 м/с² по X, Y і Z / Швидкість швидкого переміщення: 60 000 мм/хв / Максимальне прискорення: 7,0 м/с².
• Діаметр шпинделя (передній підшипник): 100 мм
• Розширена частота обертання шпинделя: 12 500 об/хв
• Привід: Потужність/крутний момент [макс.] (при S6 = 40%): 43 кВт / 822 Нм / Діапазон швидкості: 45-12 500 об/хв (розширений)
• Модель: Поворотний стіл Siemens GRM з прецизійним пакетом, включаючи температурну компенсацію та прецизійний охолоджувач
• Поділ: 360 x 1° кутів / Точність індексації: 6 секунд / Час повороту на 45°/180°: 2,7 с / 3,5 с
• Високоточний поділ (опція): 360 000 x 0,001° кутів, точність індексації 10 секунд, час повороту на 45°/180°: 0,9 с / 1,8 с

Переваги машини

Якісні переваги машини

• Система охолодження та промивання /охолоджувач охолоджуючої рідини: без cfc, сумісний з vrf /бак охолоджуючої рідини (базовий): бл. 1000 л /насос охолоджуючої рідини (базовий): при 3 бар: 200 л/хв - при 12 бар: 40 л/хв
• Дані для встановлення вага машини: бл. 19 000 дан / загальна споживана потужність (базова): бл. 79 кВА / джерело живлення: 400 В / 50 Гц / тиск повітря: 6 бар
• Система вимірювання положення
• Система вимірювання: прямі, абсолютні лінійні шкали з найвищою роздільною здатністю по x, y та z

Технічні переваги машини

• Порожнистий вал (опція) потужність приводу / крутний момент [макс. ]: 72 кВт / 460 нм
• Посилений редуктор [макс. ]: 60 кВт / 1145 нм
• Швидкість переміщення (x, y, z): 50000 мм/хв
• Прискорення: 7. 0 м/с ²
• Поворотний стіл Максимально допустима вага затискача (по центру): 800 дан
• Загальна споживана потужність (базова): приблизно 79 кВА
• Максимальна вага інструменту: 25 дан / максимальний момент при захопленні: 2200 нсм / максимальна довжина інструменту: 600 мм (від шийки шпинделя) / максимальний діаметр інструменту (всі пази зайняті): 112 мм (до 280 мм з зазором)
• Час від чіпа до чіпа: 4. 1 с до 5. 1 с / тримач інструменту: тримач msk/pdk, включаючи подачу повітря та ЗОР
• Система зміни палет і піддонів / піддони: 2 стандартні піддони на грам специфікації і один додатковий піддон з індивідуальною специфікацією / розмір піддону: 630 x 630 мм / точність зміни піддону (x, y, z): 0,01 мм /час зміни піддону: 12 с

Додаткова інформація

Машина все ще під напругою
