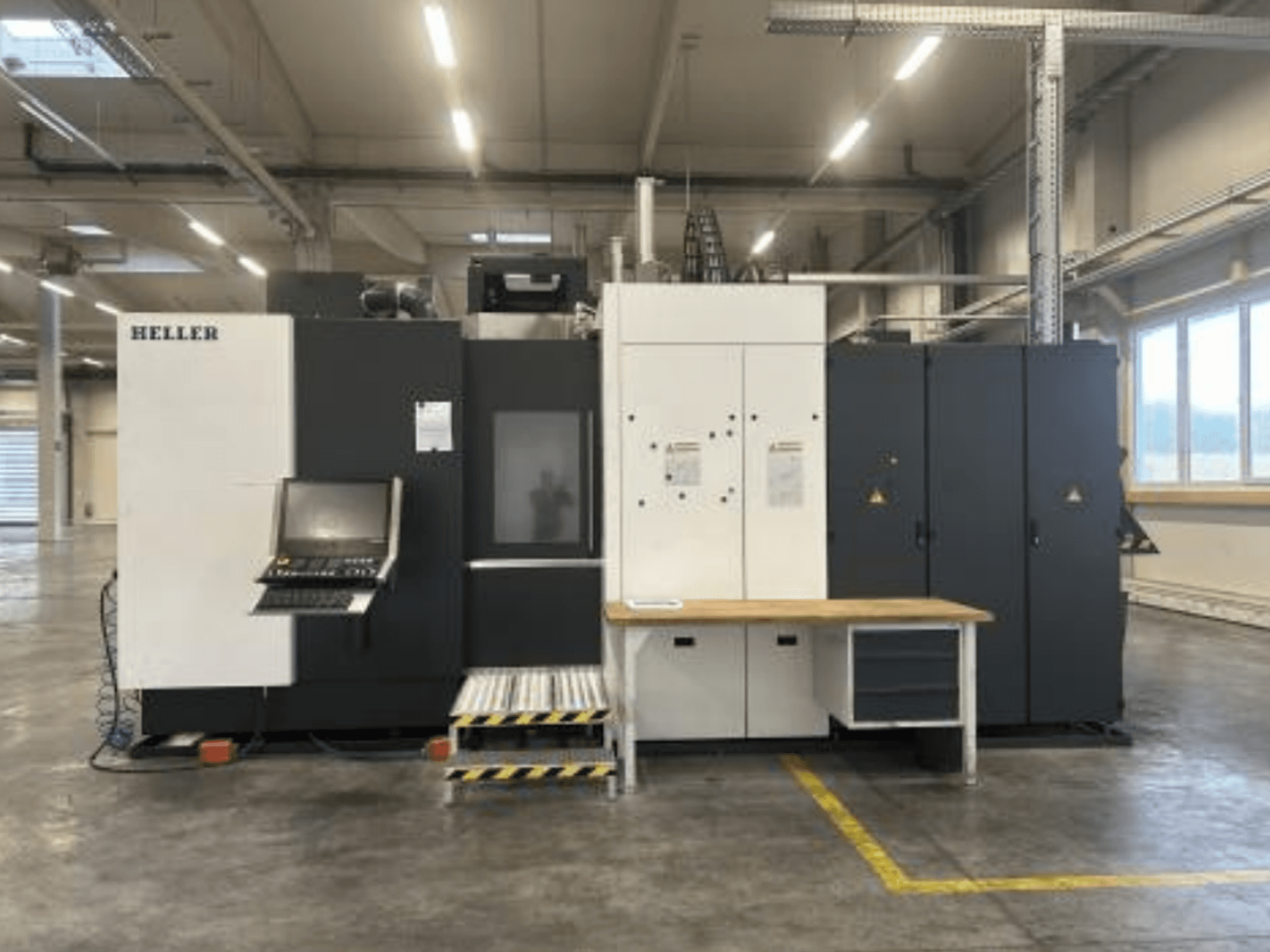

Горизонтальний обробний центр HELLER H5000, вид спереду, на якому видно панель управління, сховище інструментів та робочий стіл.

HELLER - H5000AT-MIL-HEL-2021-00001

236.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей 4-осьовий горизонтальний обробний центр HELLER H5000 був виготовлений у 2021 році. Він має робочу зону 800 мм по всіх осях та максимальний діаметр заготовки 900 мм. Верстат оснащений конусом HSK-A 100 та інструментальним магазином місткістю 100 гнізд. Якщо ви шукаєте високоякісне обладнання для механічної обробки, зверніть увагу на верстат HELLER H5000, який ми пропонуємо до продажу. Звертайтеся до нас за додатковою інформацією.

Огляд

  • бренд: HELLER
  • рік: 2021
  • МОДЕЛЬ: H5000
  • виробничі години: 15000
  • тип програми: Фрезерування
  • Місцезнаходження: Австрія
  • тип машини: Горизонтальний обробний центр
  • марка блоку управління: SIEMENS

Технічна інформація - HELLER H5000

Блок керування

  • Марка керування: SIEMENS
  • Модель керування: SINUMERIK 840D sl

Рух

  • Кількість осей: 4
  • Хід по осі X: 800 mm
  • Хід по осі Y: 800 mm
  • Хід по осі Z: 800 mm

Технічні характеристики

  • Швидкість шпинделя: 10000 RPM
  • Розмір конуса: HSK 100
  • Кількість інструментальних станцій: 100

Додаткова інформація

- Кількість верстатів: 2 одиниці

- Блок управління: лінійка рішень Siemens SINUMERIK 840D з 24-дюймовою мультитач-панеллю управління та інтерфейсом керування HELLER

- Робоча зона (осі X/Y/Z): 800 / 800 / 800 мм

- Приводний пакет: пакет POWER (стандартний привід по осях X/Y/Z)

- Швидкість швидкого переміщення (осі X/Y/Z): 50 м/хв

- Прискорення (осі X/Y/Z): 5 м/с²

- Сила подачі по осях X та Y (ED S3 -40 %): 15 000 Н

- Зусилля подачі по осі Z (ED S3 -40 %): 20 000 Н

- Сервомотори осей подачі: інкрементальні енкодери

- Допуск позиціонування лінійних осей (Tp): 0,005 мм

- Робочий агрегат: різальний агрегат PC 100 i Power (10 000 об/хв, 45 кВт, 360 Нм)

- Конус інструменту: HSK-A 100 згідно з DIN 69 893

- Магазин інструментів: 100 гнізд, ланцюговий тип (HSK-A 100) з терміналом Comfort Operator на станції налаштування інструменту

- Контроль поломки інструменту: система швидкого контролю поломки свердла

- Контроль зіткнень: система контролю мінімізації пошкоджень

- Поворотний стіл з ЧПУ (ось B): індексація 360 000 × 0,001 градуса, 25 об/хв, точність 8 кутових секунд, максимальний тангенціальний момент 12 000 Нм, максимальний момент нахилу 18 000 Нм

- Трансформація площини: ЦИКЛ 800

- Станція установки заготовки: ручне обертання на 4 × 90 градусів

- Інтерфейс затискання заготовки: 5-позиційний медіа-інтерфейс, пропорційна технологія з гідравлічним тиском 200 бар

- Палети: 2 спеціальні палети в базовій комплектації верстата (креслення HELLER AP.205705) зі схемою розташування отворів за стандартом DIN

- Розміри палет: 630 × 630 мм

- Макс. діаметр заготовки: 900 мм

- Макс. висота заготовки: 1 000 мм

- Макс. затискне навантаження (палета 1): 1 000 кг (одностороннє) / 1 400 кг (двостороннє)

- Час заміни палети: 13 с (без гідравлічного затиску) / 13,5 с (з гідравлічним затиском)

- Система охолодження та конвеєр для відведення стружки: скребковий стрічковий конвеєр для мокрої обробки

- Системи охолодження: прецизійний водно-повітряний охолоджувач (компресор) для прямих приводів осей A та B, шпинделя та шафи управління; блок регулювання температури охолоджувальної рідини

- Витяжка туману: система витяжки емульсії

- Електричне підключення: 3~ 400 В / 50 Гц, номінальний струм 65 А, номінальний струм короткого замикання 9 кА

- Загальна підключена потужність: приблизно 37 кВА (верстат) + приблизно 14 кВА (холодильний агрегат VRF)

- Тиск подачі стисненого повітря: 5–6 бар

- Допустима температура навколишнього середовища: 10–45 °C

- Матеріал, що обробляється: алюміній (виключно)

- Наробіток: приблизно 12 000–15 000 годин (очікується підтвердження)

- Стан експлуатації: наразі встановлено/знаходиться на місці та увімкнено

Додаткове обладнання верстата:

- Спеціальне кріплення: багатошпиндельні головки (креслення HELLER 00.882914 MAGNA)

- Вимірювання інструменту: радіоконтактний датчик RENISHAW RMP 60 з приймачем та вимірювальними циклами HELLER

- Фільтрувальна установка охолоджувальної рідини: вакуумний роторний фільтр KNOLL VRF 250 з внутрішньою подачею охолоджувальної рідини під високим тиском (IKZ) 50 бар, промиванням робочої зони, ємністю бака 1 200 л

*Можливі розбіжності між наведеними даними та фактичними значеннями

** Стандартний обсяг поставки включає лише базовий верстат. Приладдя та периферійне обладнання у явній формі підтверджуються лише під час процесу купівлі на підставі зобов’язальних угод.
