HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

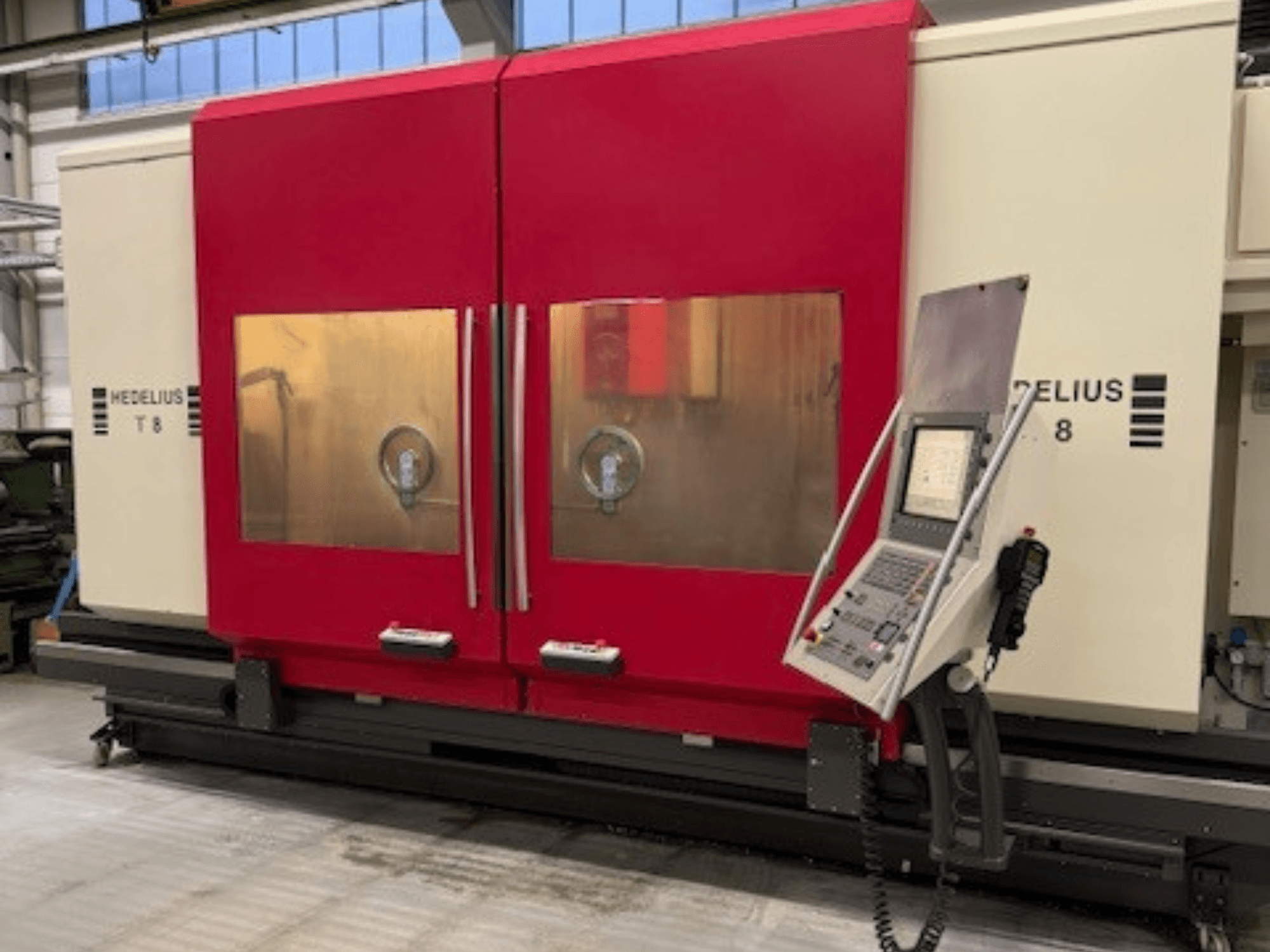

Цей 5-координатний верстат HEDELIUS T8 - 2300 був виготовлений у 2006 році та має міцну вертикальну обробну конструкцію. Він може похвалитися великим діапазоном переміщення 2300/800/850 мм і високою швидкістю обертання шпинделя до 12 000 об/хв. Верстат оснащений поворотною головкою з ЧПК по осі В, 40-позиційним інструментальним магазином і підтримує максимальну вагу заготовки 2500 кг. Розгляньте можливість придбати цей вертикальний обробний центр HEDELIUS T8 - 2300. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: HEDELIUS
- рік: 2006
- МОДЕЛЬ: T8 - 2300
- виробничі години: 7647
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Вертикальний обробний центр
- марка блоку управління: HEIDENHAIN
Технічна інформація - HEDELIUS T8 - 2300
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: iTNC 530
Розміри
- Вага верстата: 18500 kg
Рух
- Кількість осей: 5
- Хід осі X: 2300 mm
- Хід осі Y: 800 mm
- Хід осі Z: 850 mm
Технічні характеристики
- Макс. вага інструмента: 10 kg
- Потужність шпинделя: 26.5 kW
- Швидкість шпинделя: 12000 RPM
- Розмір конуса: SK 40
Додаткова інформація
Поворотна головка з ЧПК вісь В: +92° / -92°
Максимальний маятниковий хід: 2 × 850 мм
Швидке переміщення: 60 м/хв
Зусилля подачі: X/Y 5000 Н, Z 9000 Н
Шпиндель:
Максимальний крутний момент: 158 Нм
Діаметр переднього підшипника шпинделя: 70 мм
Затиск інструменту (зусилля втягування): 12 кН
Магазин/зміна інструменту:
Позиції інструменту (стандарт): 40
Позиції інструменту (Magnum): 80
Максимальний діаметр інструменту: 125 мм (180 мм з порожніми сусідніми позиціями)
Максимальна довжина інструменту: 330 мм
Час зміни інструменту (прибл.) 3.5 s
Час між стружками: вертикально 6,0 с / горизонтально 6,5 с
Стіл/місткість:
Фіксований стіл (ДхШ): 2000 × 920 мм
Т-образні пази: 6 × 18 H12
Поворотний стіл: 1 × 18 H8
Макс. вага заготовки: 2500 кг
Можливості обробки:
Свердління в St 52 з твердим сплавом: 40 мм
Нарізання різьблення: M24
Фрезерування в St 52: 500 см³/хв
Відстані (довідкові):
Z переміщення по вертикалі (L2): 850 мм
Шпиндель до осі обертання (L3): 300 мм
Шпиндель до поверхні столу (L4): 40 мм
Переміщення по осі Z по горизонталі (L5): 1000 мм
Вісь шпинделя до поверхні столу (L6): 210 мм
Переміщення по осі Y (L7): 800 мм
Відстань від центру столу до початку/кінця переміщення (L8/L9): 400 / 400 мм
Потужність/вага:
Загальне підключене навантаження: 25 кВА
Вага машини (стандарт): прибл. 17 000-17 500 кг
Години:
Години роботи: 21 100 год
Години на шпинделі: 7,647 h
Додаткове обладнання
Конвеєр для стружки
Внутрішня система охолодження через шпиндель, 40 бар
Паперовий стрічковий фільтр
Сепаратор масляного та емульсійного туману
Поворотні оглядові вікна (2)
Очисні пістолети (2)
Контактний датчик Renishaw
*Можливі розбіжності між наведеними даними та фактичними значеннями
