HAAS - VF-5/50XTDE-MIL-HAA-2012-00003

Напруга: 360/480

Фаза: 3

Герц: 50/60

Повне навантаження: 45 Ампер

Найбільше навантаження: 70 Ампер

Переривчаста здатність при короткому замиканні: 10000 Ампер

Струм короткого замикання: 5000 Ампер RMS симетричний

Схема підключення: C5 0284

3283 години роботи

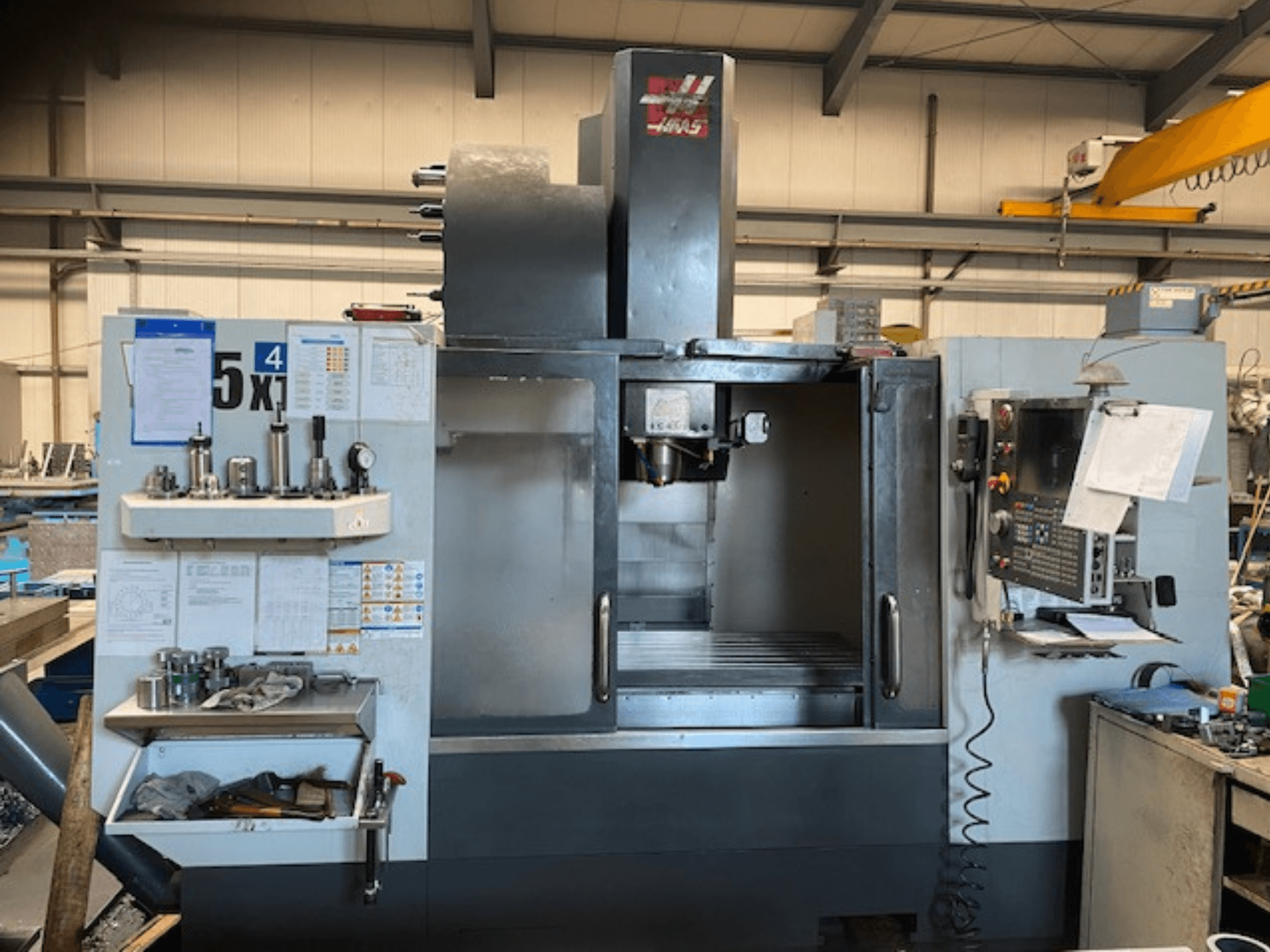

Вертикальний обробний центр з робочими ходами 1 524 × 660 × 635 мм

Шпиндельна головка SK-50 з редуктором

Векторний привід 30 к.с. (22,4 кВт), 7 500 об/хв,

Пристрій для зміни інструменту з 30+1 позицією магазину,

Швидкісне переміщення по осі X до 540 ipm (13,7 м/хв),

Швидкість переміщення по осях Y і Z до 710 мкм (18,0 м/хв),

Портативна кольорова панель керування,

Програмована форсунка подачі ЗОР,

Автоматична система транспортування стружки (спіральна),

1 МБ пам'яті програм,

15-дюймовий кольоровий РК-екран,

USB-порт,

Клавішний перемикач для блокування програм,

Синхронізоване постукування та система безперервного охолодження на 95 галонів (360 літрів) Подача охолоджуючої рідини.

Трансформатор встановлений в підлоговому корпусі, IP 23

Трансформатор повністю просочений вакуумною смолою

Підключення до гвинтових клем через кабельні вводи

Подача охолоджувальної рідини через шпиндель, 69 бар, з додатковою системою фільтрації охолоджувальної рідини.

Позиція 4 - 4AXD

Привід та електропроводка для 4-ї осі.

Позиція 5 - CSMDHV

Модуль симулятора управління (230 В) з подвійним програмним забезпеченням
