HAAS - VF-10/50BE-MIL-HAA-2022-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

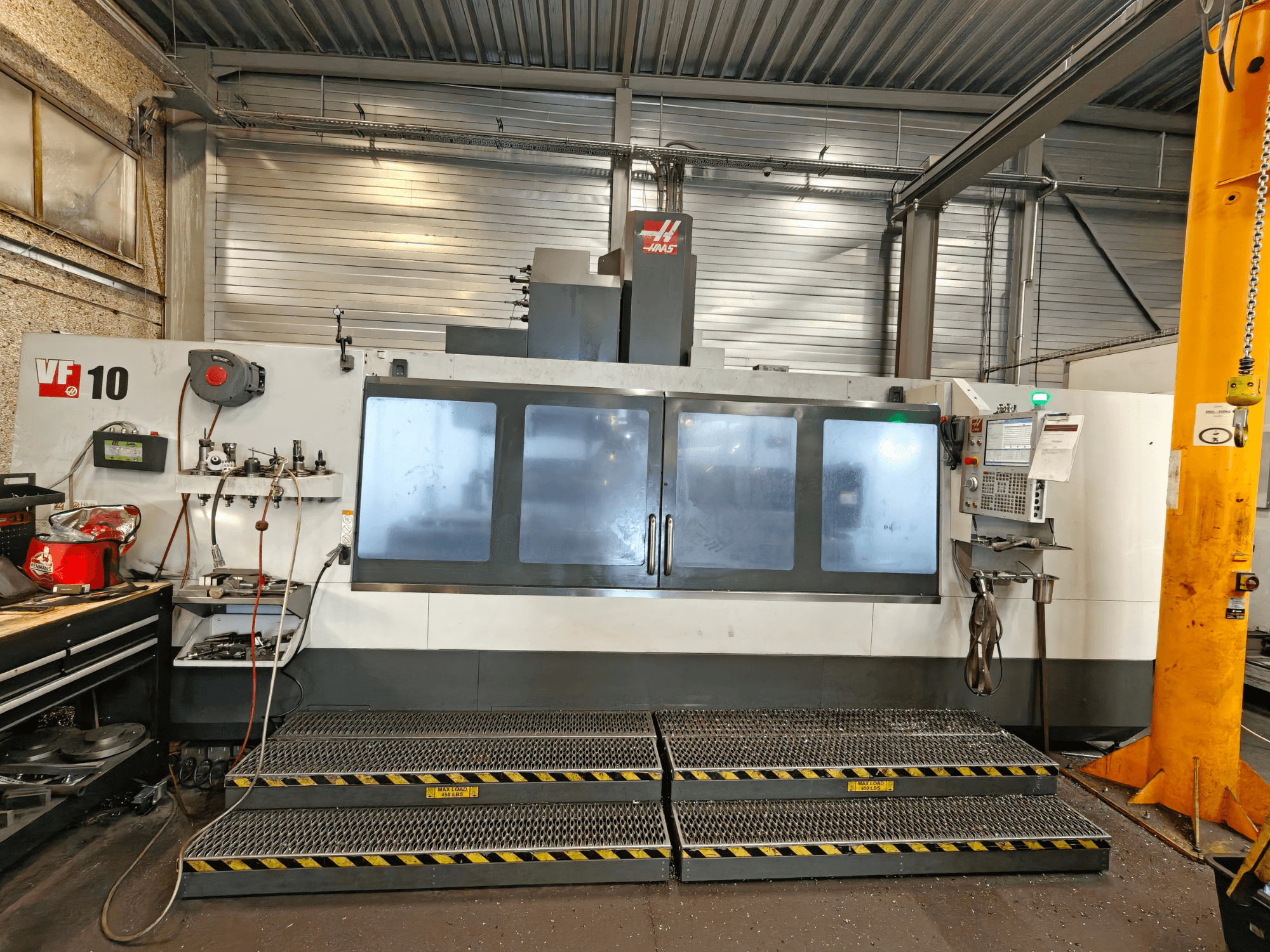

Цей 4-осьовий верстат HAAS VF-10/50 був виготовлений у 2022 році. Він відрізняється вражаючим ходом по осі X — 3048 мм, по осі Y — 813 мм та по осі Z — 762 мм. Верстат оснащений міцним столом розміром 3048 × 711 мм та має максимальне навантаження на стіл 1814 кг. Якщо ви шукаєте верстат із високою якістю обробки, зверніть увагу на вертикальний обробний центр HAAS VF-10/50, який ми пропонуємо до продажу. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: HAAS
- рік: 2022
- МОДЕЛЬ: VF-10/50
- виробничі години: 1936
- тип програми: Фрезерування
- Місцезнаходження: Бельгія
- тип машини: Вертикальний обробний центр
Технічна інформація - HAAS VF-10/50
Розміри
- Вага машини: 14334 kg
Рух
- Кількість осей: 4
- Хід по осі X: 3048 mm
- Хід по осі Y: 813 mm
- Хід по осі Z: 762 mm
Технічні характеристики
- Потужність шпинделя: 22.4 kW
- Швидкість шпинделя: 7500 RPM
Додаткова інформація
Відстань від кінчика шпинделя до столу (макс.): 35,0 дюймів (889 мм)
Відстань від кінчика шпинделя до столу (мін.): 5,0 дюймів (127 мм)
Шпиндель
Максимальний крутний момент: 340 фут-фунтів при 700 об/хв (460 Нм при 700 об/хв)
Система приводу: 2-ступінчаста коробка передач
Змащування підшипників: впорскування повітря/масла
Охолодження: рідинне
Стіл
Довжина: 120,0 дюймів (3048 мм)
Ширина: 28,0 дюймів (711 мм)
Ширина Т-образного паза: 0,626–0,630 дюйма (15,90–16,00 мм)
Відстань між центрами Т-образних пазів: 4,92 дюйма (125 мм)
Кількість Т-образних пазів: 5
Максимальне навантаження на стіл (рівномірно розподілене): 4000 фунтів (1814 кг)
Швидкості подачі
Максимальна подача під час різання: 360 ipm (9,1 м/хв)
Швидкі переміщення: X — 360 ipm (9,1 м/хв), Y — 600 ipm (15,2 м/хв), Z — 600 ipm (15,2 м/хв)
Двигуни осей (макс. тяга)
X: 3400 фунтів-сили (15 124 Н)
Y: 4100 фунтів-сили (18 238 Н)
Z: 5600 фунт-сил (24 910 Н)
Система зміни інструменту
Тип: SMTC
Ємність: 30+1
Максимальний діаметр інструменту (усі гнізда заповнені): 4,0 дюйма (102 мм)
Максимальний діаметр інструменту (сусідня гніздо порожнє): 10,0 дюймів (254 мм)
Максимальна довжина інструменту (від лінії калібру): 16 дюймів (406 мм)
Максимальна вага інструменту: 30 фунтів (13,6 кг)
Час переходу від інструмента до інструмента (середній): 4,2 с
Час між стружками (середнє): 6,3 с
Загальні характеристики
Ємність системи охолодження: 95 гал (360 л)
Вимоги до повітря
Необхідна подача повітря: 4 куб. футів/хв при 100 psi (113 л/хв при 6,9 бар)
Вбудований повітряний шланг: 3/8 дюйма
З'єднувач (повітря): 3/8 дюйма
Мінімальний тиск повітря: 80 psi (5,5 бар)
Електрика
Система приводу: 2-ступінчаста коробка передач
Вхідна напруга змінного струму (3-фазна), низька: 220 В змінного струму, 70 А (FLA)
Вхідна напруга змінного струму (трифазна), висока: 440 В змінного струму, 35 А (FLA)
Габарити – для транспортування
Внутрішній піддон: 288 дюймів × 102 дюйми × 132 дюйми (732 см × 260 см × 336 см)
Експортна тара: 288 дюймів × 105 дюймів × 134 дюйми (732 см × 267 см × 339 см)
Внутрішній піддон з опцією EC: 288 дюймів × 102 дюйми × 140 дюймів (732 см × 260 см × 356 см)
Експортна ящикова упаковка з опцією EC: 288 дюймів × 105 дюймів × 141 дюйм (732 см × 267 см × 359 см)
*Можливі розбіжності між наведеними даними та фактичними значеннями
