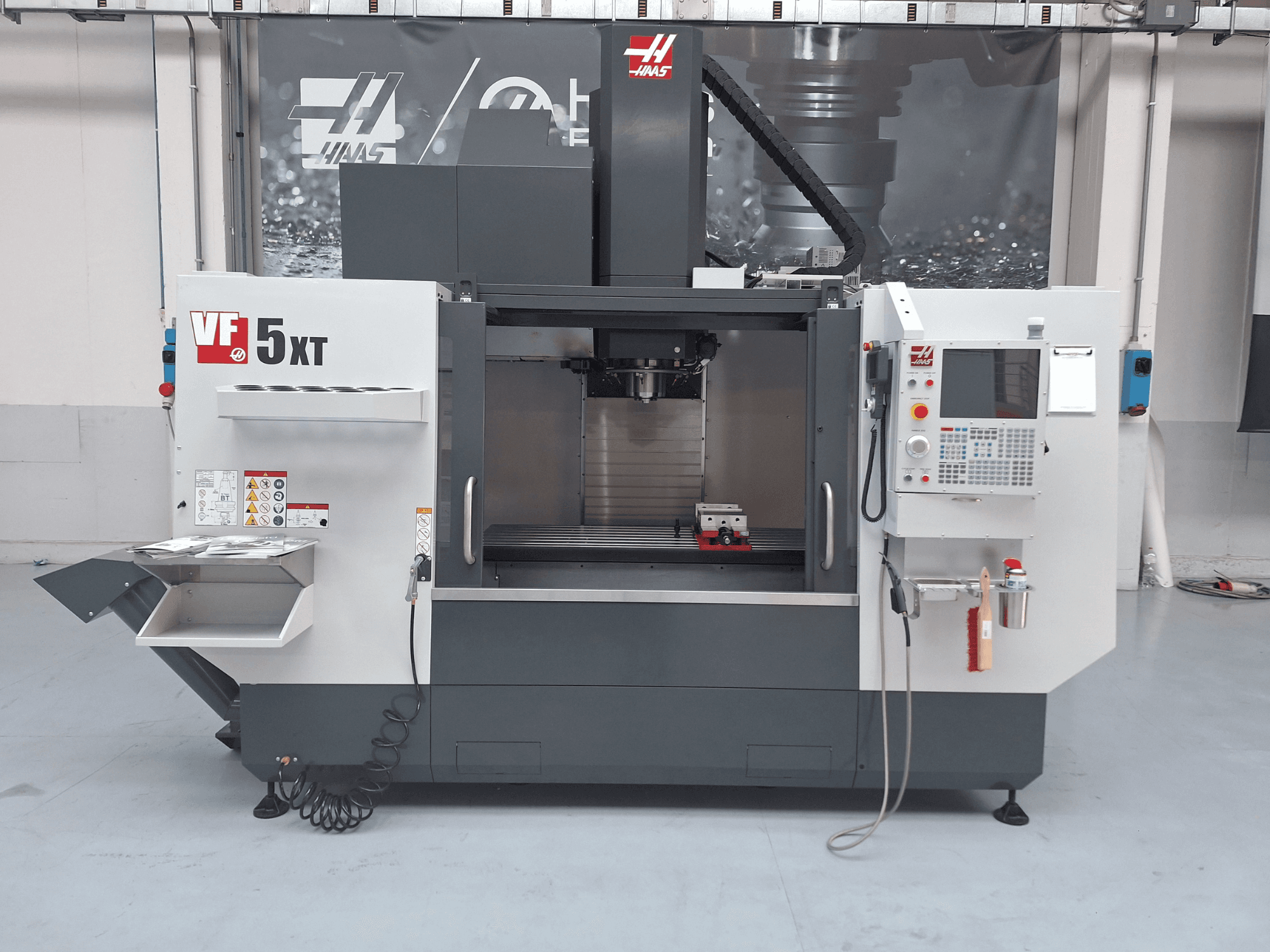

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Робочий час: 0 (демонстраційний верстат)

• Відстань від кінчика шпинделя до столу (макс.): 32,9 дюйма / 836 мм

• Відстань від кінчика шпинделя до столу (мін.): 7,9 дюйма / 201 мм

• Максимальний крутний момент шпинделя: 340,0 фут-фунтів при 700 об/хв / 460,0 Нм при 700 об/хв

• Система приводу шпинделя: 2-ступінчаста коробка передач

• Довжина столу: 62,0 дюймів / 1575 мм

• Ширина столу: 23,0 дюймів / 584 мм

• Ширина Т-образного паза: від 0,626 дюйма до 0,630 дюйма / від 15,90 мм до 16,00 мм

• Відстань між центрами Т-образних пазів: 3,15 дюйма / 80 мм

• Кількість стандартних Т-образних пазів: 7

• Максимальне навантаження на стіл (рівномірно розподілене): 4000 фунтів / 1814 кг

• Максимальна швидкість подачі під час різання: 500 ipm / 12,7 м/хв

• Швидкісний хід (X, Y, Z): 710 ipm / 18,0 м/хв

• Максимальне зусилля по осі X: 3400 фунтів-сили / 15 124 Н

• Максимальне зусилля по осі Y: 4100 фунтів-сили / 18 238 Н

• Максимальне зусилля по осі Z: 5600 фунтів-сили / 24 910 Н

• Тип системи зміни інструменту: SMTC (бічний механізм зміни інструменту)

• Ємність інструментального магазину: 30+1

• Максимальний діаметр інструменту (у повній комплектації): 4,0 дюйма / 102 мм

• Максимальний діаметр інструменту, великий (поруч порожній): 7,0 дюймів / 178 мм

• Максимальна довжина інструменту (від лінії калібру): 16,00 дюймів / 406 мм

• Час заміни інструменту (середній): 4,20 с

• Час між стружками (середній): 6,30 с

• Об'єм охолоджувальної рідини: 95 гал / 360 л

• Необхідна подача повітря: 4 куб. футів/хв при 100 psi / 113,0 л/хв при 6,9 бар

• Вбудований повітряний шланг: 3/8 дюйма

• З'єднувач (повітря): 3/8 дюйма

• Мінімальний тиск повітря: 80 psi / 5,5 бар

• Вхідна напруга змінного струму (3 фази) — низька: 220 В змінного струму (70 А при повному навантаженні)

• Вхідна напруга змінного струму (3 фази) — висока: 440 В змінного струму (35 А при повному навантаженні)

• Розміри палети для внутрішніх перевезень: 168,0 дюймів × 102,0 дюймів × 125,0 дюймів / 427 см × 260 см × 318 см

• Розміри експортної тари: 168,0 дюймів × 102,0 дюймів × 130,0 дюймів / 427 см × 260 см × 331 см

• Вага вантажу: 16250 фунтів / 7371,0 кг

Додаткове обладнання

• Лещата, встановлені на столі з Т-образними пазами

• Насадка для пневматичного пістолета

• Контейнер для розпилювача та тримач для щітки для чищення, встановлені на консолі важеля керування
