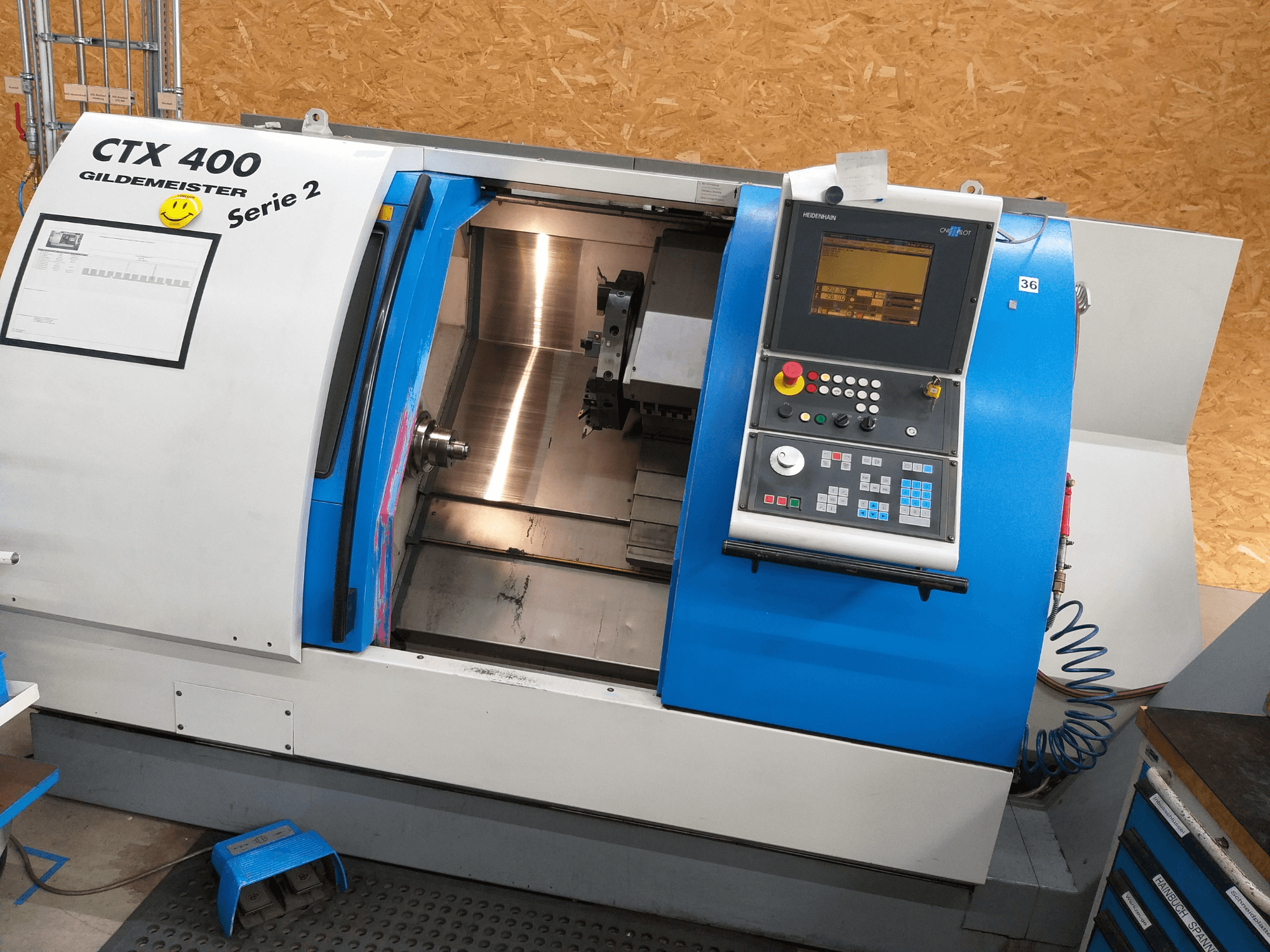

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Марка блоку управління: HEIDENHAIN

• Модель блоку управління: CNC PILOT

• Відстань між центрами: 600 мм

• Діапазон повороту над станиною: 570 мм

• Діаметр обертання над поперечним супортом: 470 мм

• Максимальний діаметр точіння: 420 мм

• Кінцева частина шпинделя: плоский фланець DIN 55026 розміру 170h5

• Діаметр переднього підшипника: 120 мм

• Отвір шпинделя: 79 мм

• Максимальний діаметр патрона: 250 мм

• Максимальний крутний момент: 320 Нм

• Тип револьверної головки: дискова

• Система інструментів: VDI 20/20

• Конус задньої бабки: MK4

• Діаметр пінолі задньої бабки: 80 мм

• Хід пінолі бабки: 550 мм

• Привід подачі по осі X: 3,3 кВт

• Привід подачі по осі Z: 3,3 кВт

• Потужність мастильного насоса: 0,1 кВт

• Потужність насоса охолоджувальної рідини: 1,4 кВт

• Потужність гідравлічного насоса: 1,5 кВт

• Швидкісний хід по осі X: 24000 мм/хв

• Швидкісний хід по осі Z: 20 000 мм/хв

• Швидкість подачі: 0,025–7000 мм/хв

• Діапазон кроку різьби: 0,025–3500 мм/хв

• Ємність бака для охолоджувальної рідини: 100 л

• Напруга живлення: 400 В

• Частота: 50 Гц

• Підключене навантаження: 44 кВА

• Номінальний струм: 64 А

• Напруга управління: 24 В

• Наробочений час: 58 132 год

• Сертифіковано за стандартом CE

• Комплект поставки, як показано на малюнку, включає 3 внутрішні затискні головки

• Конфігурація, як показано: дискова револьверна головка VDI30

Опціонально:

• Задня бабка

• Конвеєр для стружки
