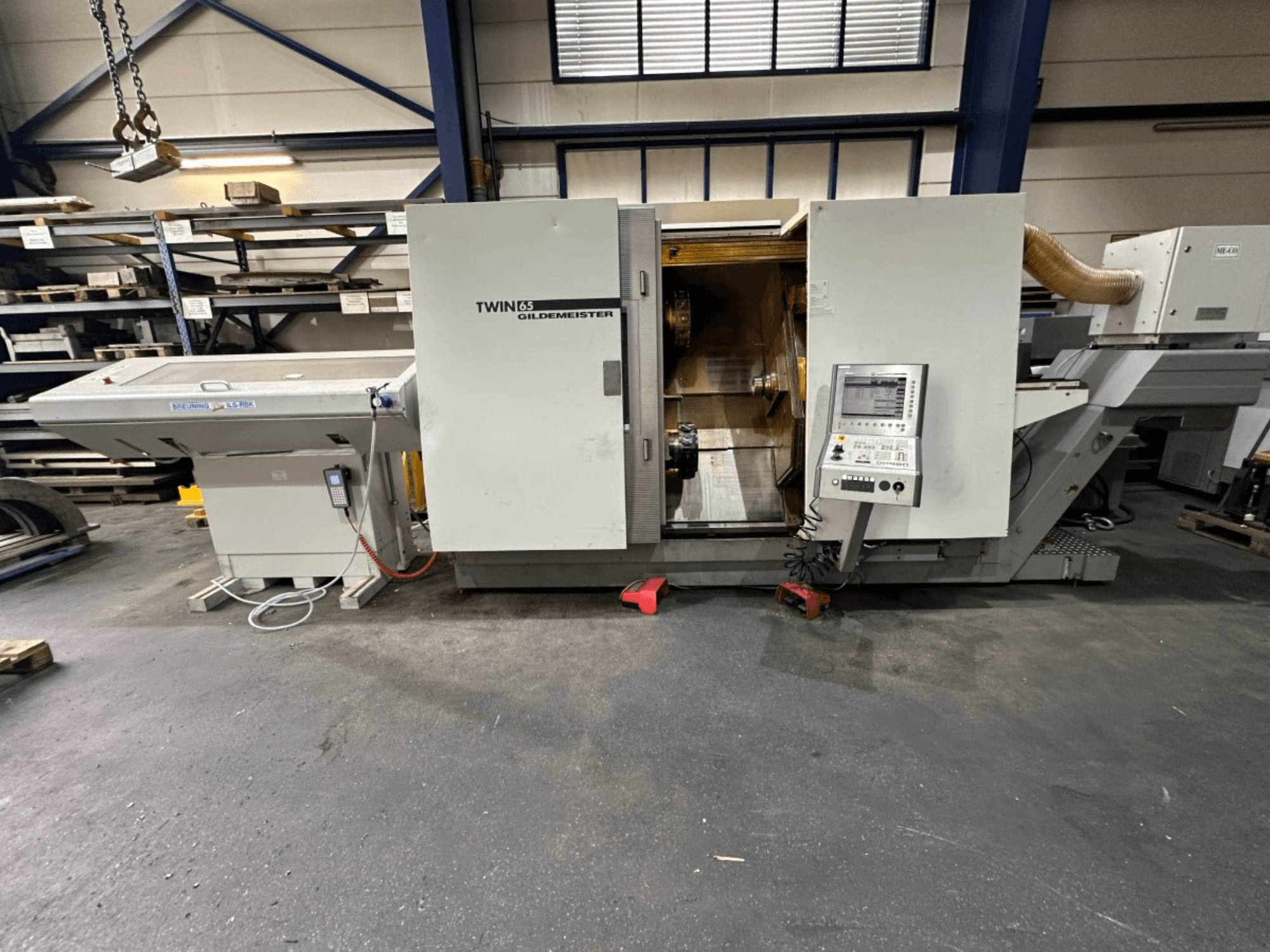

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• У наявності 2 одиниці, однакові машини

• Конструкція верстата: похила станина під кутом 60°

• Напрямні: роликові

• Максимальний діаметр точіння: 250 мм

• Максимальний діаметр точіння (стандартний): 120 мм

• Максимальна довжина точіння: 900 мм

• Хід по осі X1 (верхній супорт): 300 мм

• Хід по осі Z1 (верхній супорт): 650 мм

• Хід по осі Y1 (опція): ±40 мм

• Хід по осі X2 (нижній супорт): 180 мм

• Хід по осі Z2 (нижній супорт): 650 мм

• Хід X3 (протилежний шпиндель): 175 мм

• Хід по осі Z3 (контршпиндель): 670 мм

• Розмір патрона головного шпинделя: 175 / 200 мм

• Максимальний діаметр стрижня (без перехідних втулок): 62 / 65 мм

• Діаметр отвору шпинделя: 79 мм

• Діаметр передньої частини шпинделя: 170 мм

• Діаметр цанги: 66 мм

• Діаметр переднього підшипника: 120 мм

• Потужність головного шпинделя (40/100 % ED): 35 / 25 кВт

• Діапазон частоти обертання головного шпинделя: до 5000 об/хв

• Крутний момент головного шпинделя (40/100 % тривалості роботи): 370 / 270 Нм

• Тип приводу шпинделя: двигун змінного струму з вбудованим двигуном шпинделя

• Ось С: вбудована для орієнтованої зупинки та контурної обробки

• Швидкість осі С: 2000 об/хв

• Момент утримання осі C: 270 Нм

• Потужність протишпинделя (40/100 % ED): 26 / 21 кВт

• Діапазон частоти обертання протишпинделя: до 5000 об/хв

• Крутний момент протишпинделя (40/100 % тривалості роботи): 290 / 230 Нм

• Швидкість осі С (протилежного шпинделя): 2000 об/хв

• Крутний момент утримання по осі С (протилежний шпиндель): 230 Нм

• Швидкісний хід по осях X/Z (супорт 1): 30 / 30 м/хв

• Сила подачі по осях X/Z (супорт 1): 4,0 / 7,0 кН

• Роздільна здатність позиціонування по осях X/Z: 0,0005 мм

• Крутний момент двигуна по осях X/Z: 6 / 10,5 Нм

• Швидкість обертання двигуна по осях X/Z: 3000 об/хв

• Крок кулькової гвинтової пари X/Z: 20×32 / 20×40 мм

• Швидкісний пересув по осях X/Y/Z (з віссю Y): 30 / 15 / 30 м/хв

• Сила подачі X/Y/Z: 4,0 / 4,0 / 7,0 кН

• Роздільна здатність позиціонування X/Y/Z: 0,0005 мм

• Крутний момент двигуна X/Y/Z: 6 / 6 / 10,5 Н·м

• Швидкість обертання двигуна по осях X/Y/Z: 3000 об/хв

• Крок кулькового гвинта X/Y/Z: 20×32 / 10×32 / 20×40 мм

• Швидкісний хід по осях X/Z (супорт 2): 30 / 30 м/хв

• Сила подачі по осях X/Z (супорт 2): 4,0 / 7,0 кН

• Роздільна здатність позиціонування X/Z (супорт 2): 0,0005 мм

• Крутний момент двигуна по осях X/Z (супорт 2): 6 / 10,5 Нм

• Швидкість обертання двигуна X/Z (супорт 2): 3000 об/хв

• Крок кулькової гвинтової пари X/Z (супорт 2): 20×32 / 20×40 мм

• Швидкісний хід по осях X/Z (супорт протишпинделя): 15 / 30 м/хв

• Сила подачі по осях X/Z (супорт протилежного шпинделя): 4,0 / 7,0 кН

• Роздільна здатність позиціонування X/Z (протилежний шпиндель): 0,0005 мм

• Крутний момент двигуна по осях X/Z (протилежний шпиндель): 10,5 / 10,5 Нм

• Швидкість обертання двигуна по осях X/Z (протилежний шпиндель): 3000 об/хв

• Крок кулькової гвинтової пари X/Z (протилежний шпиндель): 10×32 / 20×40 мм

• Кількість інструментальних станцій: 12

• Тримач інструменту: VDI 30

• Тип системи зміни інструменту: револьверна

• Розмір хвостовика інструменту (DIN 69880): 30 / 40 мм

• Кількість приводних інструментальних позицій: 12

• Приводні інструменти: всі 12 станцій пристосовані для приводних інструментів

• Потужність приводного інструменту (40/100 % ED): 11,7 / 8,4 кВт

• Крутний момент приводного інструменту (40/100 % ED): 28 / 20 Нм

• Швидкість обертання приводного інструменту: до 4000 об/хв

• Хід задньої бабки (опція): 300 мм

• Натиск задньої бабки: 150 / 630 даН

• Розмір центру: MK 4

• Ємність гідравлічного бака: 20 л

• Потужність гідравлічного насоса: 2,2 кВт

• Максимальний гідравлічний тиск: 90 бар

• Тиск затиску головного шпинделя: 80 бар

• Тиск затиску протишпинделя: 70 бар

• Тиск затиску задньої бабки: 50 бар

• Ємність бака охолоджувальної рідини: 250 л

• Потужність насоса охолоджувальної рідини: 1,7 кВт

• Витрата охолоджувальної рідини при тиску 6 бар: 20 л/хв

• Електричне підключення/загальна потужність: 65 кВА

• Робоча напруга: 400 В

• Частота: 50 Гц

• Захист запобіжником: 125 А

• Допуск напруги: +6 % / -10 %

• Довжина верстата: 5032 мм

• Глибина верстата: 3048 мм

• Висота верстата: 2445 мм

• Вага верстата: 10 000 кг

• Рівень шуму під час обробки: 77 дБ(А)

• Рівень шуму в режимі холостого ходу: 78 дБ(А)

Додаткове обладнання

• Контактний датчик

• Конвеєр для стружки

• Внутрішня подача охолоджувальної рідини
