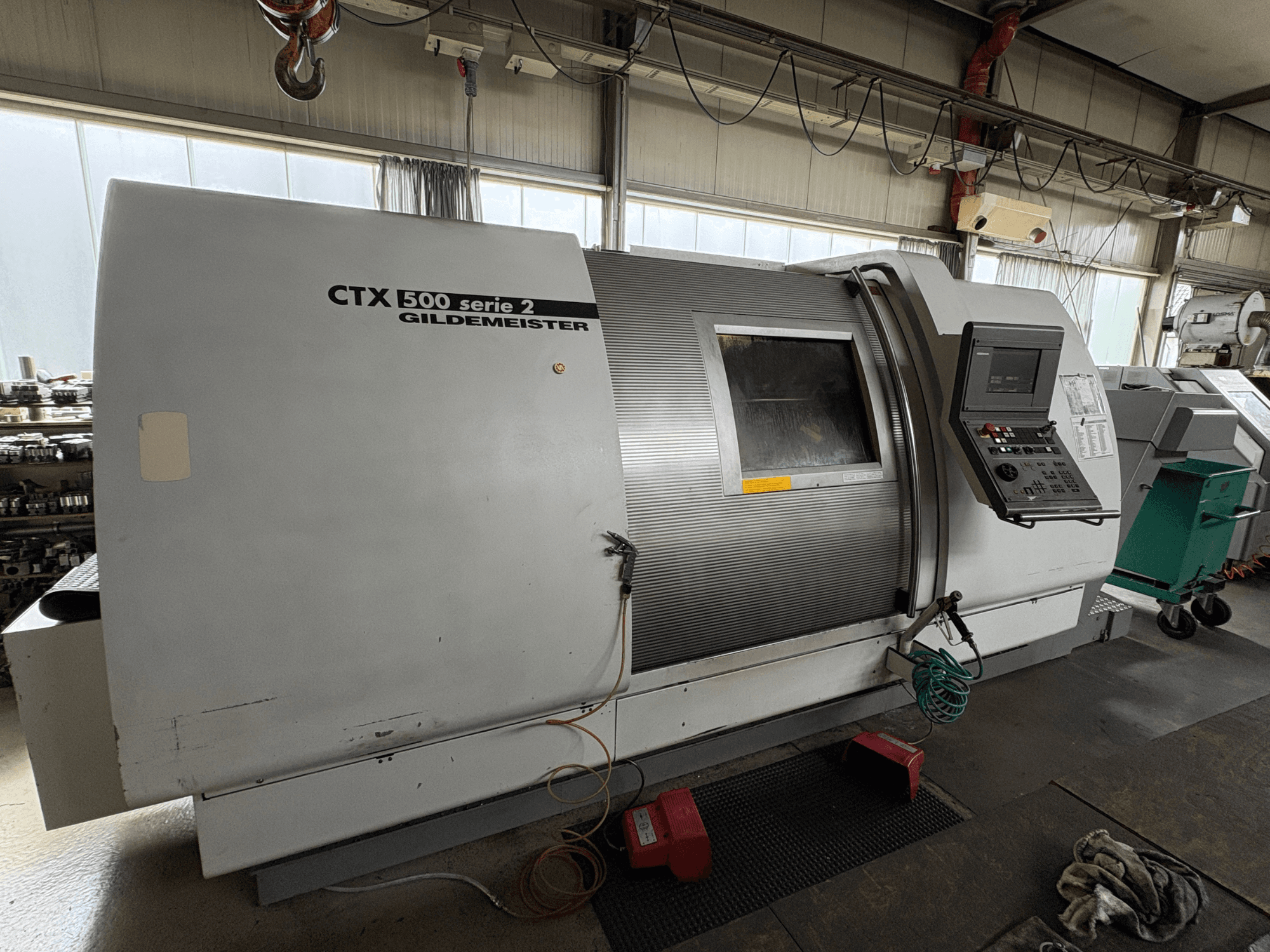

Цей 3-осьовий верстат Gildemeister CTX 500 S2 був виготовлений у 2001 році. Він має довжину токарної обробки 1000 мм та діаметр повороту над кришкою колії станини 680 мм. Верстат оснащений потужним приводом потужністю 23 кВт і максимальним крутним моментом 650 Нм. Якщо вам потрібні високоякісні токарні можливості, зверніть увагу на горизонтальний токарний верстат Gildemeister CTX 500 S2, який ми пропонуємо до продажу. Зверніться до нас для отримання додаткової інформації.

Огляд

бренд: Gildemeister
рік: 2001
МОДЕЛЬ: CTX 500 S2
виробничі години: 57279
тип програми: Поворот.
Місцезнаходження: Німеччина
тип машини: Горизонтальний токарний верстат
марка блоку управління: HEIDENHAIN

Технічна інформація - Gildemeister CTX 500 S2

Блок керування

Марка керування: HEIDENHAIN
Модель керування: CNC PILOT 4290

Розміри

Висота машини: 2130 mm
Довжина машини: 5560 mm
Вага машини: 8700 kg
Ширина машини: 2400 mm

Рух

Кількість осей: 3
Хід по осі X: 320 mm
Хід по осі Z: 1097 mm

Технічні характеристики

Протишпиндель: Ні
Приводні інструменти: Так
Макс. діаметр прута: 90 mm
Макс. діаметр заготовки: 680 mm
Потужність шпинделя: 23 kW
Швидкість шпинделя: 3600 RPM

Додаткова інформація

- Діаметр обертання над кришкою направляючої поверхні: 455 мм

- Діаметр головного шпинделя: 220 h5 мм

- Діаметр головного шпинделя в передньому підшипнику: 140 мм

- Отвір шпинделя: 107 мм

- Діаметр патрона: 315 / 400 мм

- Потужність приводу (100 % робочий цикл): 23 кВт

- Макс. крутний момент: 650 Нм

- Діапазон частоти обертання: 18–3600 об/хв

- Швидкість обертання осі C: < 100 об/хв

- Утримуючий крутний момент осі С: 750 Нм

- Точність індексації осі C: <= 0,025 градуса

- Сила подачі по осі X: 8 кН

- Сила подачі по осі Z: 15 кН

- Швидкість швидкого переміщення по осі X: 24 м/хв

- Швидкість швидкого переміщення по осі Z: 30 м/хв

- Кульковий гвинт по осях X / Z (діаметр × крок): 32 × 15 / 40 × 20 мм

- Револьверна головка: універсальна дискова головка з автоматичним індексацією за допомогою логіки напрямку

- Кількість позицій для інструменту: 12

- Кріплення інструменту: циліндричний хвостовик (DIN 69880): 40 (50) мм

- Вертикальний хід (вісь Y): +/- 50 мм

- Варіант з приводними інструментами - Кількість інструментальних позицій: 12

- Варіант з приводними інструментами — максимальна кількість приводних інструментів: 6

- Варіант з приводними інструментами — максимальний діаметр затиску: 16 мм

- Варіант з приводними інструментами — максимальна швидкість: 4000 об/хв

- Варіант з приводними інструментами — потужність приводу (робочий цикл 40 %): 9,7 кВт

- Діаметр пінолі задньої бабки (передня частина): 120 мм

- Хід пінолі задньої бабки: 120 мм

- Кріплення пінолі задньої бабки: Mk 5 (6)

- Максимальний тиск втулки задньої бабки: 14 кН

- Габаритні розміри DL 1000 (Д×Ш×В) без конвеєра для стружки: 5560 × 2400 × 2130 мм

- Маса без конвеєра для стружки: 8700 кг / 10000 кг

- Рівень звукового тиску: 77 дБ(А)

- Освітленість у зоні токарного шпинделя: > 300 люкс

- Напруга (U): 400 В

- Частота (f): 50 Гц

- Кількість фаз: 3 ~

- Потужність, що здається (P): 58 кВА

- Струм (I): 85 А

- Захист запобіжниками: 100 А

- Напруга управління: 230 В / 24 В=

Комплект поставки:

Конвеєр для стружки, 3-кулачковий патрон, ножні педалі, насадка для витяжної трубки
