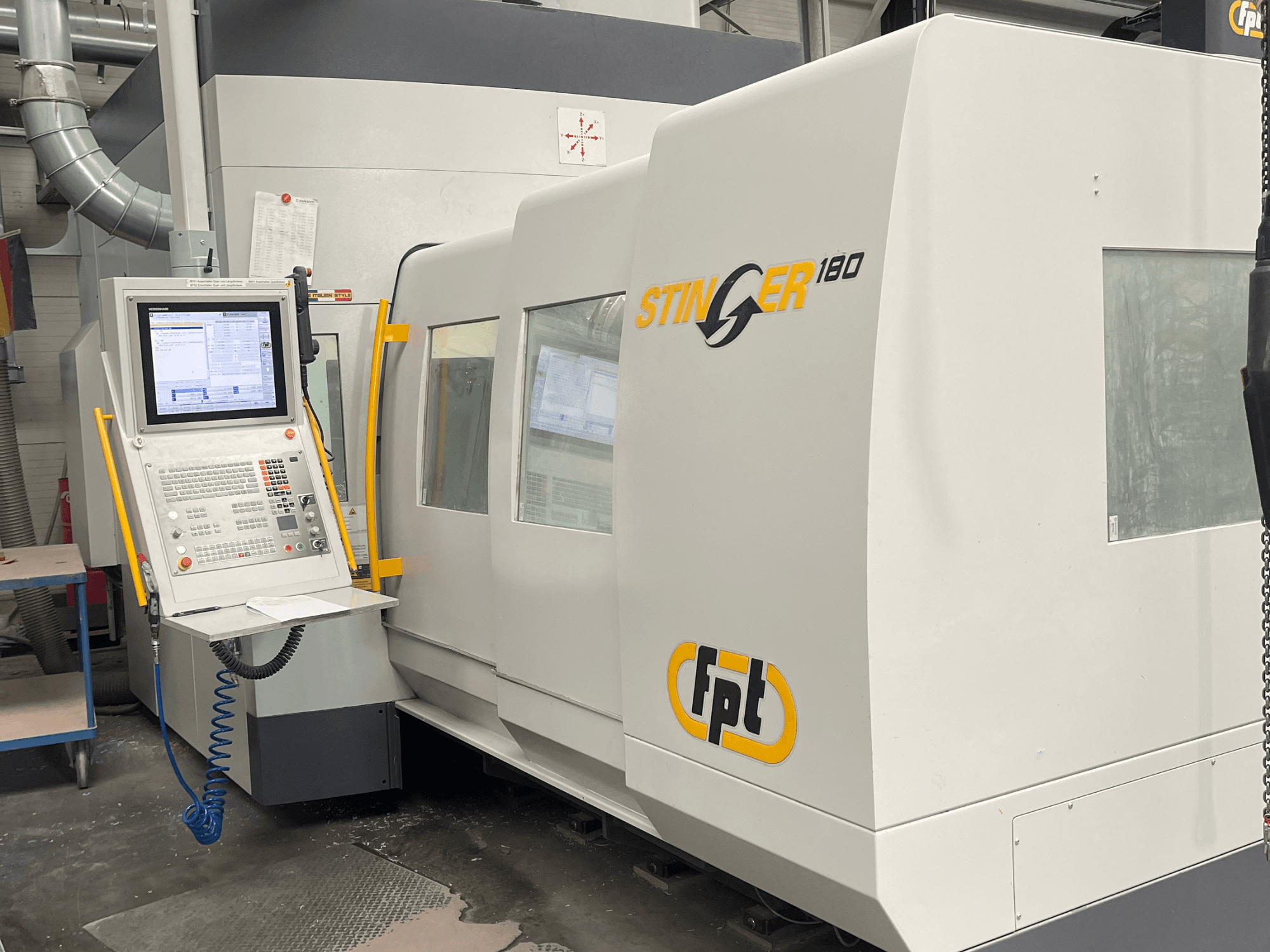

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Макс. швидкість осі інтерполяції: 35 м/хв

- Встановлена потужність: 65 кВА

- Необхідний струм: 93 А

- Потік повітря в пневматичній системі: 400 Нл/хв

- Робочий тиск в пневматичній системі: 6 бар

- Довжина поворотного столу: 1200 мм

- Ширина поворотного столу: 1000 мм

- Навантаження на стіл: 3000 кг (центрально та рівномірно розподілене)

- Відстань від поверхні столу до переднього краю вертикального шпинделя: 105–905 мм

- Макс. горизонтальний просвіт: 1430 мм

- Висота від підлоги до поверхні столу: 800 мм

- Т-подібні пази столу: 9 Т-подібних пазів (центральний паз 18 мм H7, решта 18 мм H11, крок 100 мм)

- Роздільна здатність позиціонування столу: 0,0001°

- Швидкість швидкого обертання столу: 7200 °/хв (20 об/хв)

- Крутний момент затиску столу: 7500 Нм

- Точність позиціонування столу P: 8 с

- Точність повторюваності столу Ps: 4 сек

- Блок ЧПУ: HEIDENHAIN TNC 640 (19-дюймовий кольоровий плоский екран TFT, 4 ГБ оперативної пам'яті, 32 ГБ SSD, інтерфейси: 1x RS-232-C, 2x Ethernet, 5x USB)

- Портативне маховикове колесо: HEIDENHAIN HR520

- Тип шпинделя/головки: автоматична універсальна головка з індексацією 0,001°, двигун з прямим приводом, рідинне охолодження

- Конус шпинделя: HSK-A63 за стандартом DIN 69893

- Швидкість обертання шпинделя: до 18 000 об/хв

- Потужність шпинделя (S1/S6): 22 / 33 кВт

- Крутний момент шпинделя (S1/S6): 84 / 128 Нм

- Діапазон повороту осі А головки: +/- 185°

- Максимальна швидкість осі А головки: 30 об/хв

- Затискний крутний момент головки по осі А: 1400 Нм

- Максимальний доступний крутний момент по осі A головки: 410 Нм (302 фут-фунтів)

- Максимальний доступний крутний момент осі столу: 2500 Нм (1844 фут-фунт)

- Система зміни інструментів: ланцюговий змінювач інструментів, 60 інструментів, вертикальне положення

- Максимальна довжина інструменту: 300 / 350 мм

- Максимальний діаметр інструменту: 75 мм

- Максимальна вага інструменту: 10 кг

- Лазерний датчик: програмна система лазерного датчика RENISHAW (макс. діаметр інструменту 180 мм)

- Датчик вимірювання заготовки: радіодатчик RENISHAW RMP40M з LP2 (довжина 100 мм, діаметр щупа 6 мм) та приймачем RMI-Q

- Система охолодження: внутрішня (30 бар, 10 л/хв) та зовнішня (30 бар, 40 л/хв) подача охолоджувальної рідини, ємність бака 800 л, фільтри 80/60 мікрон

- Внутрішня подача повітря: високошвидкісна внутрішня подача стисненого повітря через шпиндель (до 24 000 об/хв)

- Конвеєр для відходів: 2 вбудовані шнекові конвеєри з вивантаженням праворуч

- Датчик вібрації: датчик SRV для виявлення зіткнень та вібраційного перевантаження
