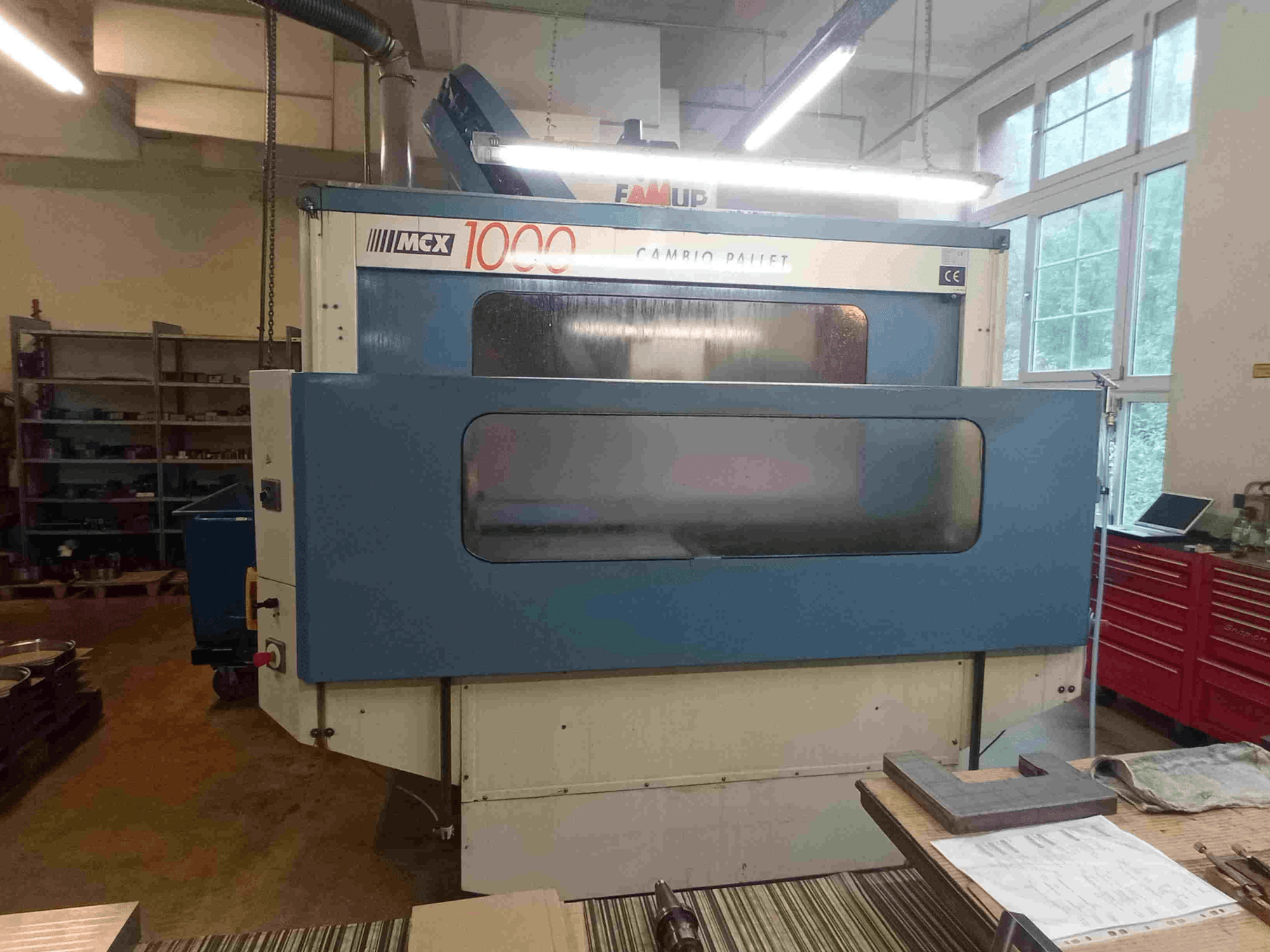

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Стан обладнання / Історія експлуатації: Працювало приблизно 5 років у 2-змінному режимі, решту часу — в 1-змінному режимі; лічильник робочих годин відсутній

- Блок управління: Siemens Sinumerik 810M GA3

- Поздовжній хід (ось X): 1 100 мм (з пристроєм зміни палет)

- Поперечний хід (вісь Y): 480 мм

- Вертикальний хід (ось Z): 470 мм

- Корисна площа палетного столу: 1 000 × 450 мм (2 палети)

- Т-образні пази (палета): 5 × 14 × 80 мм

- Навантаження на стіл: 600 кг

- Час заміни палет: 9 с

- Швидкість обертання шпинделя: 50–8 000 об/хв (опція «Високошвидкісний шпиндель»)

- Конус шпинделя: SK 40 / ISO 40 (DIN 69871)

- Потужність двигуна шпинделя: 11,25 кВт (30 хв) / 9 кВт (безперервний режим S1)

- Швидкість робочого подавання (X, Y, Z): 10 000 мм/хв

- Швидкісний пересув (X, Y, Z): 24 000 мм/хв

- Ємність інструментального магазину: 30 позицій (ланцюговий магазин)

- Максимальний діаметр інструменту: 110 мм

- Максимальна довжина інструменту: 280 мм

- Максимальна вага інструменту: 6 кг

- Час заміни інструменту: 3 с (5 с від закінчення обробки до початку наступної)

- Загальна встановлена потужність: 18 кВт

- Габаритні розміри верстата (Д × Ш × В): 3 500 × 3 150 × 3 000 мм

- Додаткове обладнання та аксесуари:

- Поворотний стіл з ЧПУ 4-ї осі (діаметр 250 мм) з пневматичним задним бабкою

- Переносний електронний поручень / маховик

- Запасні сильфони для осі Z

- Різні ремені ГРМ для верстата та 4-ї осі

- Тримач цангового патрона для ланцюгового магазину

- Жорстке нарізування різьби (нарізування різьби без патрона з компенсацією довжини)

- Кабіна з захистом від бризок та галогеновим робочим освітленням

- Система охолодження з вбудованими промивними форсунками для оптимального відведення стружки

- Лоток / піддон для стружки

- Автоматична централізована система змащення

- Охолодження електричного шафи / теплообмінник
