EMAG - VSC 200 TWIN OP 40 CH-TUR-EMA-2005-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

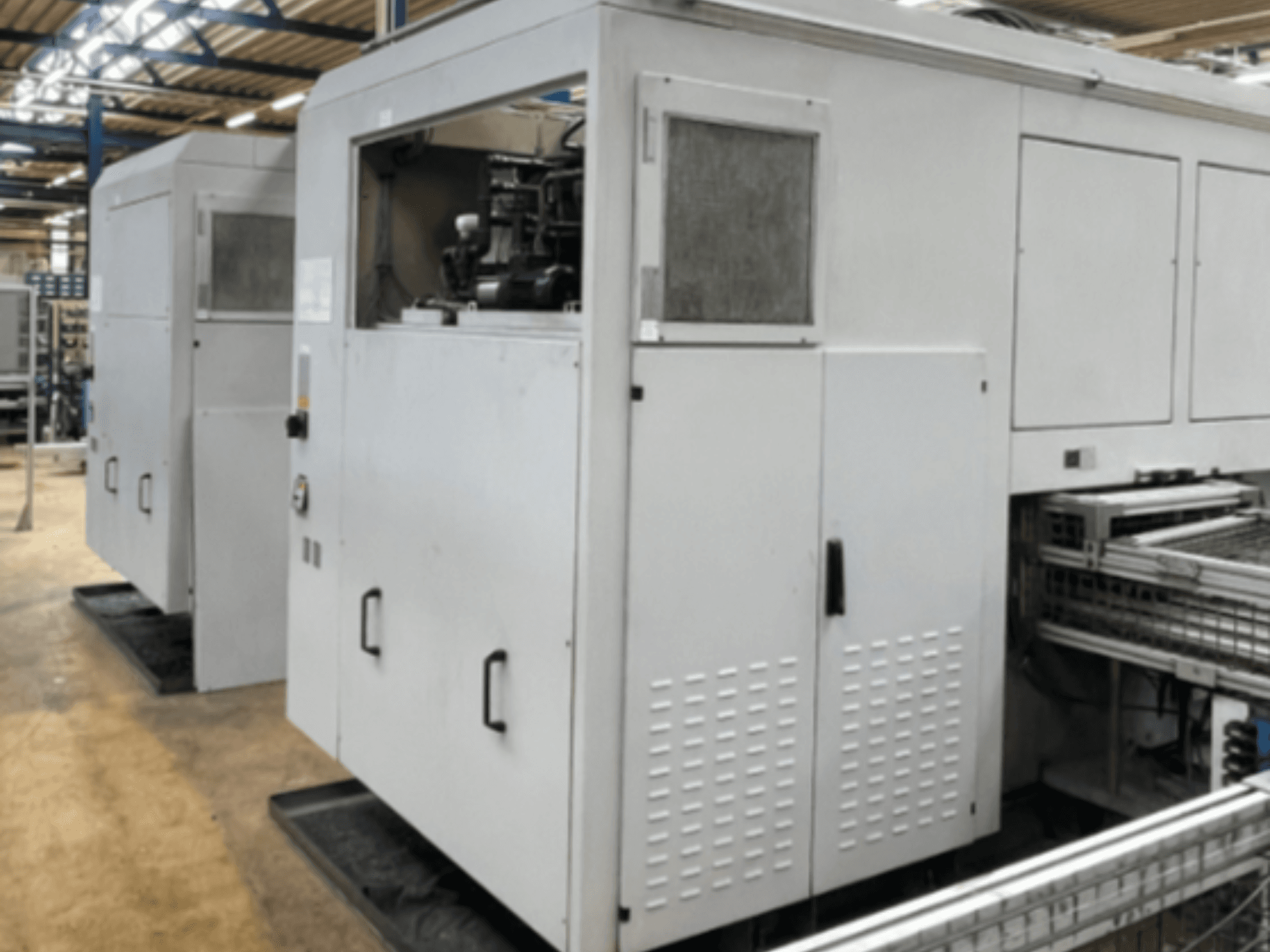

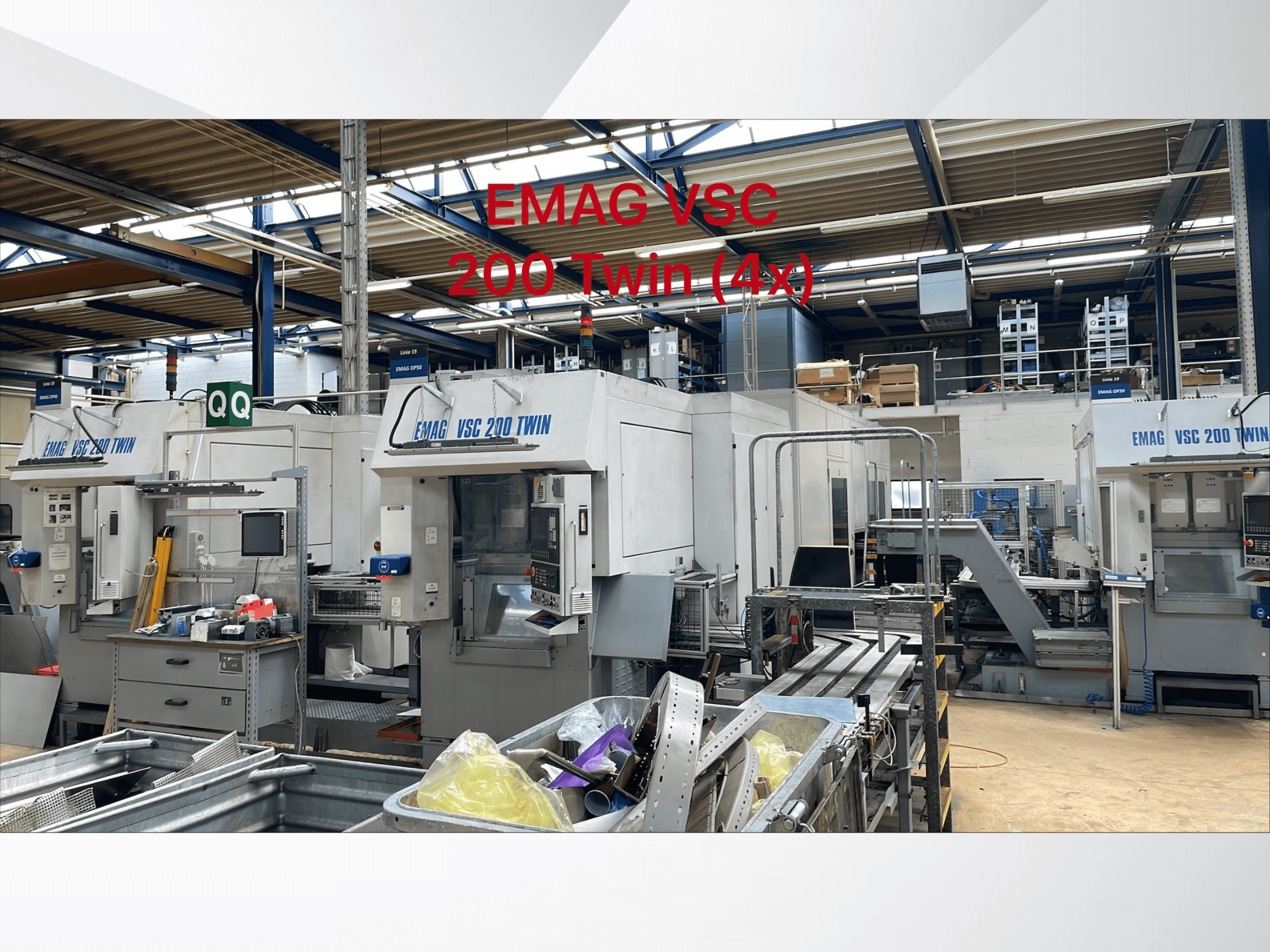

Цей 4-координатний верстат EMAG VSC 200 TWIN був виготовлений у 2005 році. Він має можливість одночасної обробки двох заготовок, незалежні приводи осей X і Z та максимальний діаметр патрона 250 мм. Завдяки швидкому переміщенню 45 м/хв по осі X та міцній револьверній головці з 16 інструментальними позиціями, цей верстат призначений для середньо- та крупносерійного виробництва. Якщо ви хочете отримати високоякісну токарну обробку, зверніть увагу на вертикальний токарний верстат EMAG VSC 200 TWIN, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: EMAG
- рік: 2005
- МОДЕЛЬ: VSC 200 TWIN OP 40
- тип програми: Поворот.
- Місцезнаходження: Швейцарія
- тип машини: Вертикально-токарний верстат
Технічна інформація - EMAG VSC 200 TWIN OP 40
Розміри
- Вага машини: 12000 kg
Рух
- Кількість осей: 4
- Хід по осі X: 850 mm
- Хід по осі Z: 200 mm
Технічні характеристики
- Приводні інструменти: Так
- Потужність шпинделя: 39 kW
- Швидкість шпинделя: 6000 RPM
Додаткова інформація
Типи операцій: OP 40
Тип машини EMAG VSC 200 TWIN
Тип виробництва: Середнє та велике серійне виробництво
Кількість шпинделів: 2
Одночасна обробка двох заготовок: Так
Незалежні приводи по осях X і Z: Так
Незалежні вимірювальні системи: Так
Привідні інструменти: Так
Максимальний діаметр патрона: 200 / 250 мм
Діаметр повороту: 260 мм
Максимальний діаметр заготовки: 200 мм
Максимальне переміщення по X: 850 мм
Переміщення по Z: 200 мм
Час завантаження: 2-4 с
Фланець шпинделя: DIN 55 026 Розмір 6
Діаметр підшипника переднього шпинделя: 100 мм
Максимальна швидкість обертання шпинделя: 6 000 об/хв
Тип головного приводу: Асинхронний двигун
Потужність шпинделя (40% робочого циклу): 39 кВт
Потужність шпинделя (100% робочий цикл): 28 кВт
Крутний момент (40% робочого циклу): 460 Нм
Крутний момент (100% робочий цикл): 340 Нм
Повна потужність доступна від: 800 об/хв
Швидкість переміщення по осі X: 45 м/хв
Швидкість переміщення по осі Z: 30 м/хв
Зусилля подачі X/Z: 11 кН
Діаметр ШВП X/Z: 50 / 40 мм
Тип револьверної головки: Дискова револьверна головка
Інструментальні стійки: 2 × 8
Тримач інструменту стандартний: DIN 69 880
Діаметр хвостовика інструмента: 40 мм
Час індексу револьверної головки: 0,3 с
Матеріал станини верстата: Полімербетон MINERALIT®
Автоматична система завантаження: Так
Автоматичне завантаження та вивантаження заготовки: Так
Вертикальний затиск заготовки: Так
Робоча напруга: 400 В
Напруга керування постійного струму: 24 В
Напруга керування змінного струму: 230 В
Частота: 50 Гц
Підключене навантаження: 66 кВт
Захист запобіжником: 160 A
Електричний стандарт: VDE 0113
Приблизна вага машини: 12 000 кг
Доступні системи керування: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX
Обробка заготовок: Автоматизація збирання на основі конвеєра
Технічні характеристики можуть дещо відрізнятися, оскільки верстати виготовляються на замовлення!
*Можливі розбіжності між наведеними даними та фактичними значеннями
