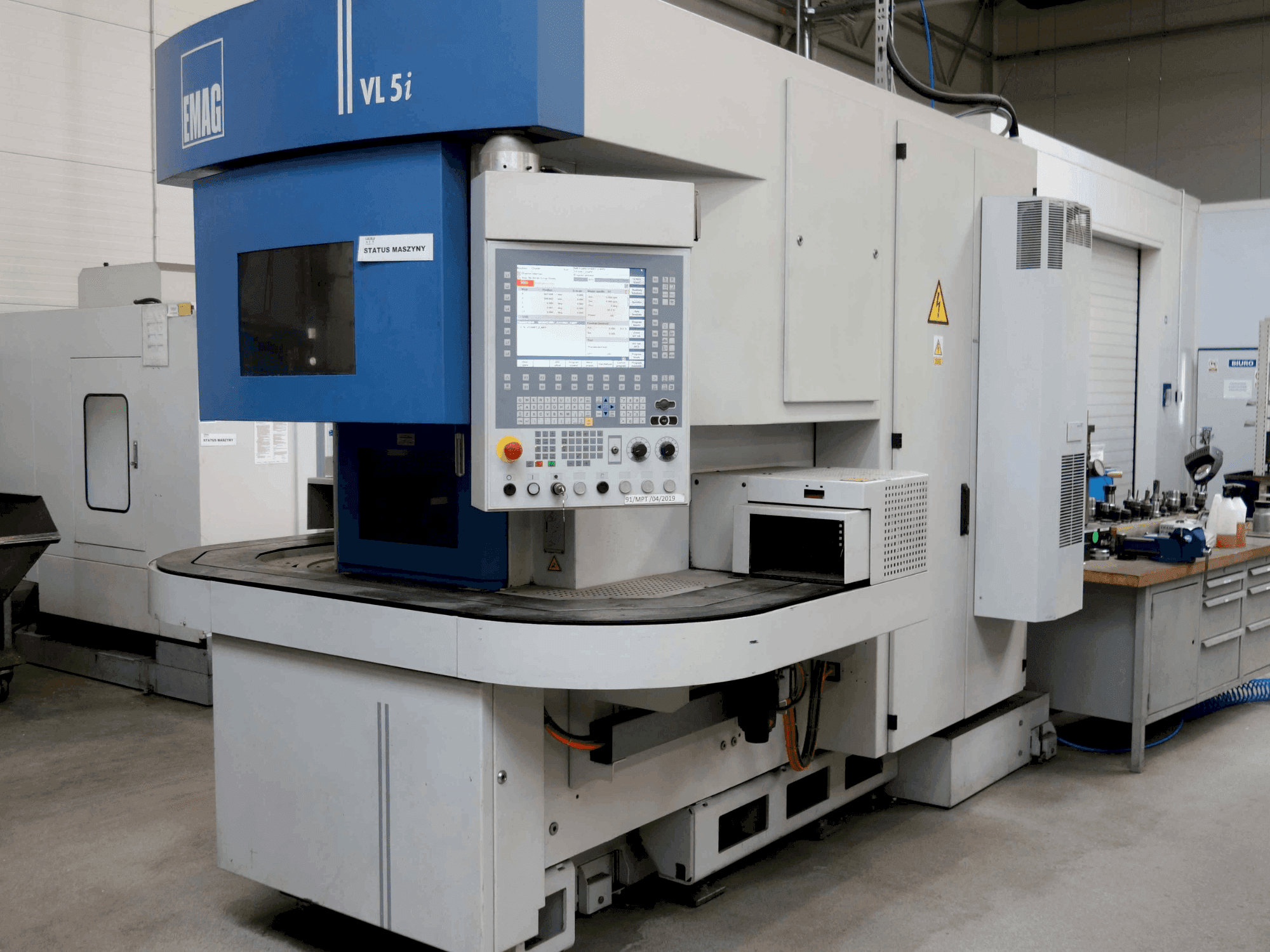

Цей вертикальний токарний верстат EMAG VL5 i DSL був виготовлений у 2014 році. Він оснащений потужним приводом головного шпинделя потужністю 18 кВт та діапазоном обертів 0–4500 об/хв. Оснащений системою управління Siemens SINUMERIK 840Dsl та надійною 12-позиційною фланцевою револьверною головкою EMAG, він забезпечує точну та ефективну роботу. Завдяки спеціалізованому гідравлічному патрону ідеально підходить для обробки деталей вагою до 6 кг. Для отримання додаткової інформації про цей вертикальний токарний верстат, будь ласка, зверніться до нас.
Огляд
- бренд: EMAG
- рік: 2014
- МОДЕЛЬ: EMAG VL5 i DSL
- тип програми: Поворот.
- Місцезнаходження: Польща
- тип машини: Вертикально-токарний верстат
- марка блоку управління: SIEMENS
Технічна інформація - EMAG EMAG VL5 i DSL
Блок керування
- Марка керування: SIEMENS
- Модель керування: SINUMERIK 840Dsl
Розміри
- Глибина машини: 3900 mm
- Висота машини: 3200 mm
- Довжина машини: 3120 mm
- Вага машини: 7500 kg
Рух
- Кількість осей: 2
- Хід по осі X: 745 mm
- Хід по осі Z: 300 mm
Технічні характеристики
- Приводні інструменти: Так
- Макс. діаметр заготовки: 220 mm
- Макс. висота заготовки: 175 mm
- Потужність шпинделя: 18 kW
- Швидкість шпинделя: 4500 RPM
- Охолодження через шпиндель: Так
Додаткова інформація
- Макс. діаметр патрона: 250 мм
- Макс. діаметр повороту: 270 мм
- Стандартна продуктивність автоматизованої лінії в закритому режимі: 16 (80...220 мм) / 10 кг; 22 (30...160 мм) / 8 кг; 37 (30...85 мм) / 4,5 кг
- Макс. допустиме загальне навантаження автоматизованої лінії: 175 кг
- Довжина ланцюга: 224 дюйми
- Кількість ланок ланцюга: 224
- Крок ланцюга: 1 дюйм (25,4 мм)
- Час завантаження: 2–4 с
- Фланець шпинделя (DIN 55026): розмір 6
- Діаметр переднього підшипника шпинделя: 110 мм
- Потужність асинхронного двигуна змінного струму головного приводу (100/40 % ED): 18 / 27 кВт
- Крутний момент головного приводу (100/40 % ED): 200 / 300 Нм
- Швидкість на куті: 850 об/хв
- Швидкість швидкого переміщення по осі X: 60 м/хв
- Швидкість швидкого переміщення по осі Z: 30 м/хв
- Сила подачі по осях X та Z: 10 кН
- Діаметр кулькового гвинта по осях X / Z: 40 мм
- Тримач інструменту: 12-позиційна револьверна головка, гніздо для циліндричного хвостовика DIN 69880 (VDI 40)
- Діаметр хвостовика інструменту: 40 мм
- Макс. довжина інструменту разом з тримачем: 190 мм
- Макс. коло перешкод інструменту: 760 мм
- Макс. швидкість приводних інструментів: 6000 об/хв
- Кутова швидкість приводних інструментів: 3000 об/хв
- Макс. потужність приводних інструментів: 8,5 кВт
- Макс. крутний момент приводних інструментів (10/40/100 % ED): 40 / 24 / 15 Нм
- Джерело живлення / тип струму: 3 ~
- Частота: 50 Гц
- Робоча напруга: 400 В
- Загальна напруга управління (постійний струм): 24 В
- Напруга керування клапаном / змінний струм: 24 В (постійний струм) / 230 В (змінний струм)
- Підключення освітлення: 24 В
- Потужність підключення: 36 кВт
- Номінальний струм: 64 А
- Захисний запобіжник: 80 А
- Стандарт виконання електрообладнання: VDE 0113
- Довжина разом із конвеєром для стружки: 4185 мм
Додаткове обладнання, що не входить до комплекту
Ємність бака для охолоджувальної рідини: 360 літрів
Переваги верстата
Технічні переваги верстата
Висока точність обробки, швидкі пересуви, висока максимальна швидкість приводних інструментів
Верстат розрахований на однозмінну роботу
Максимальна температура в приміщенні: до 30 °C
Максимальна вологість: 50 %
Рівень звукового тиску: 78 дБ(А)
Додаткова інформація
Машина все ще під напругою
*Можливі розбіжності між наведеними даними та фактичними значеннями
