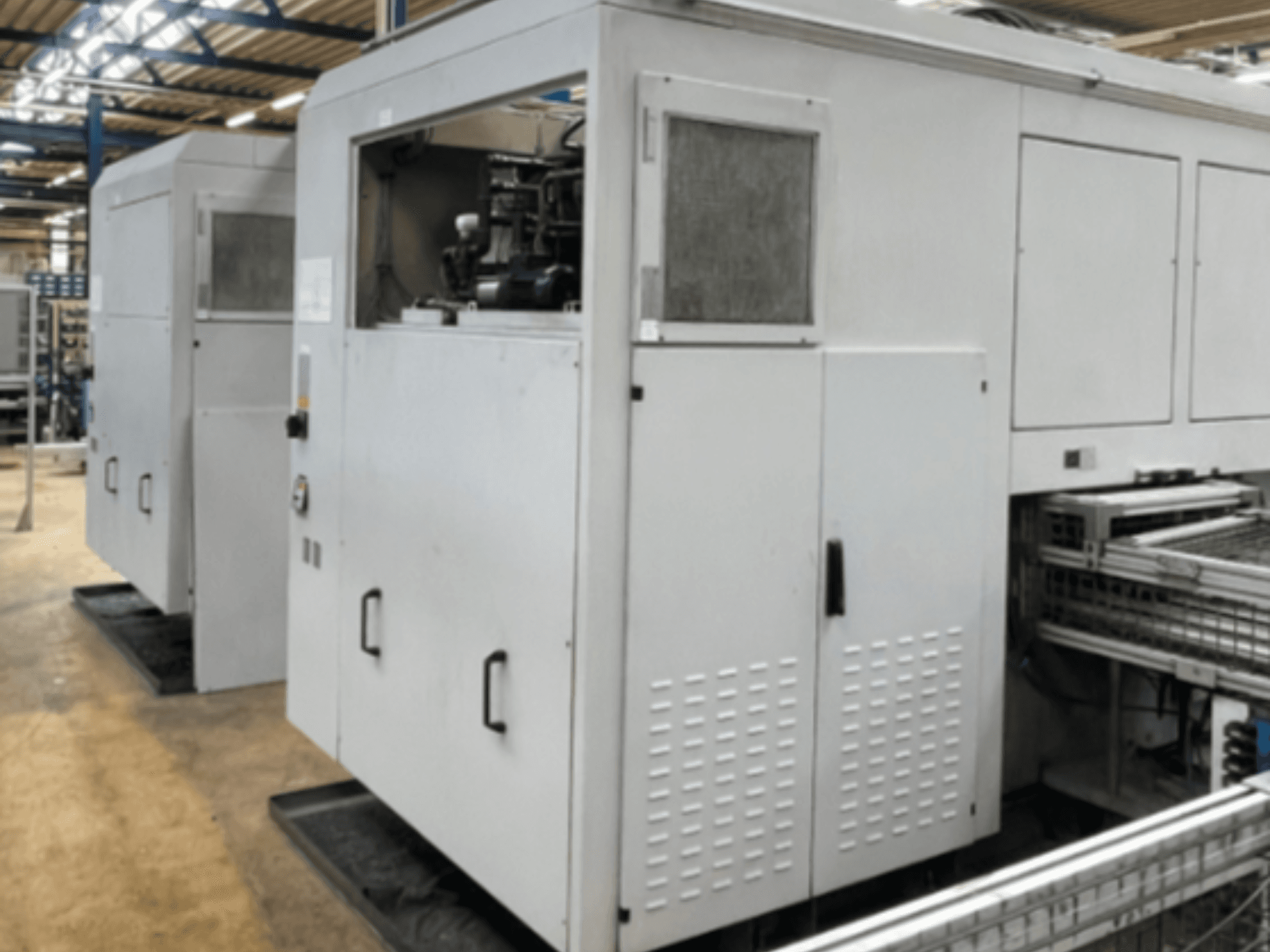

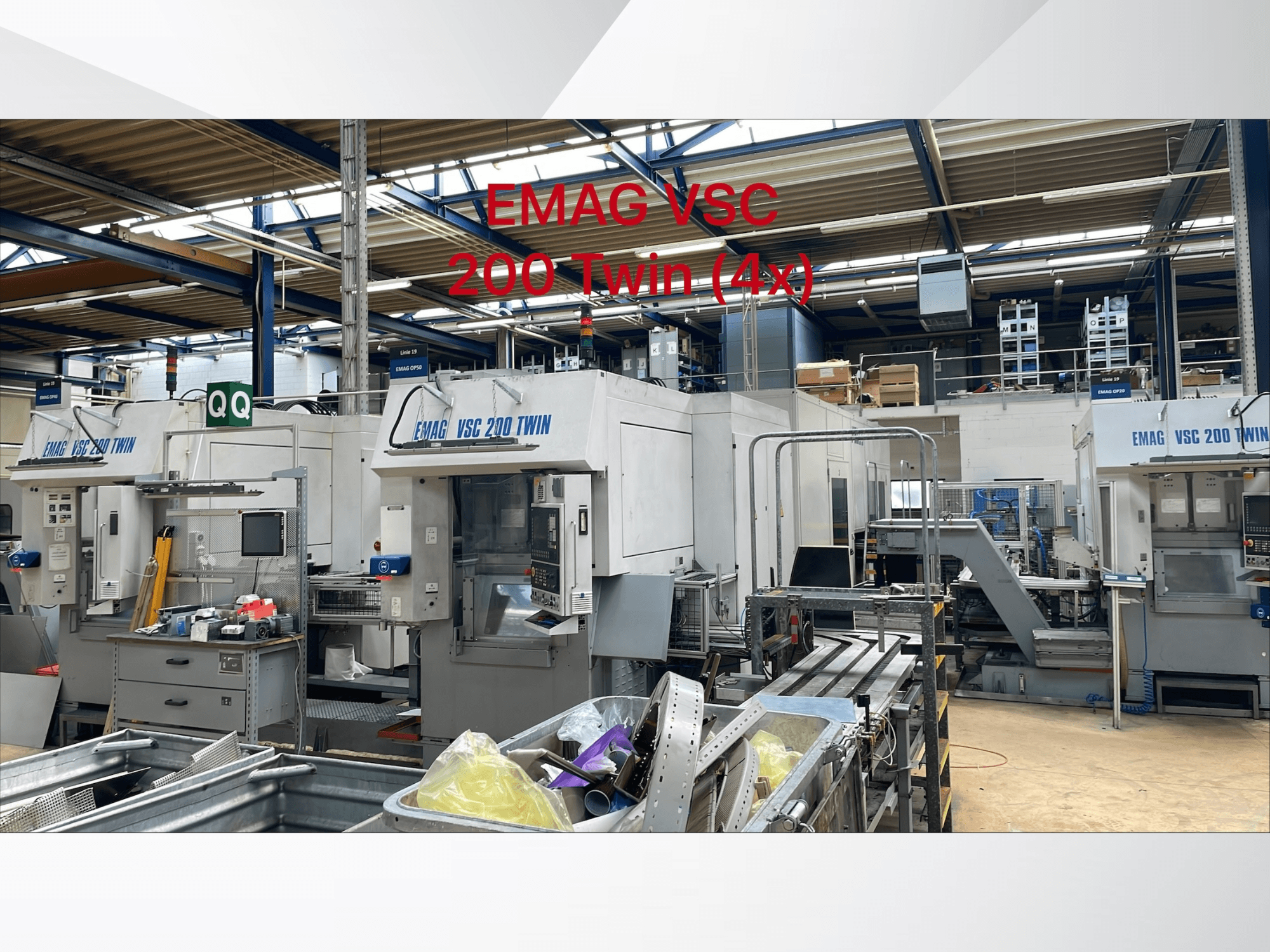

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Тип операції: OP 20

• Тип машини EMAG VSC 200 TWIN

• Тип виробництва: Середнє та велике серійне виробництво

• Кількість шпинделів: 2

• Одночасна обробка двох заготовок: Так

• Незалежні приводи по осях X і Z: Так

• Незалежні вимірювальні системи: Так

• Привідні інструменти: Ні

• Максимальний діаметр патрона: 200 / 250 мм

• Діаметр повороту: 260 мм

• Максимальний діаметр заготовки: 200 мм

• Час завантаження: 2-4 с

• Фланець шпинделя: DIN 55 026 Розмір 6

• Діаметр підшипника переднього шпинделя: 100 мм

• Максимальна швидкість обертання шпинделя: 6 000 об/хв

• Тип головного приводу: Асинхронний двигун

• Потужність шпинделя (40% робочого циклу): 39 кВт

• Потужність шпинделя (100% робочий цикл): 28 кВт

• Крутний момент (40% робочого циклу): 460 Нм

• Крутний момент (100% робочий цикл): 340 Нм

• Повна потужність доступна від: 800 об/хв

• Швидкість переміщення по осі X: 45 м/хв

• Швидкість переміщення по осі Z: 30 м/хв

• Зусилля подачі X/Z: 11 кН

• Діаметр ШВП X/Z: 50 / 40 мм

• Тип револьверної головки: Дискова револьверна головка

• Інструментальні стійки: 2 × 8

• Тримач інструменту стандартний: DIN 69 880

• Діаметр хвостовика інструмента: 40 мм

• Час індексу револьверної головки: 0,3 с

• Матеріал станини верстата: Полімербетон MINERALIT®

• Автоматична система завантаження: Так

• Автоматичне завантаження та вивантаження заготовки: Так

• Вертикальний затиск заготовки: Так

• Робоча напруга: 400 В

• Напруга керування постійного струму: 24 В

• Напруга керування змінного струму: 230 В

• Частота: 50 Гц

• Підключене навантаження: 66 кВт

• Захист запобіжником: 160 A

• Електричний стандарт: VDE 0113

• Приблизна вага машини: 12 000 кг

• Доступні системи керування: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Обробка заготовок: Автоматизація збирання на основі конвеєра

Технічні характеристики можуть дещо відрізнятися, оскільки верстати виготовляються на замовлення!
