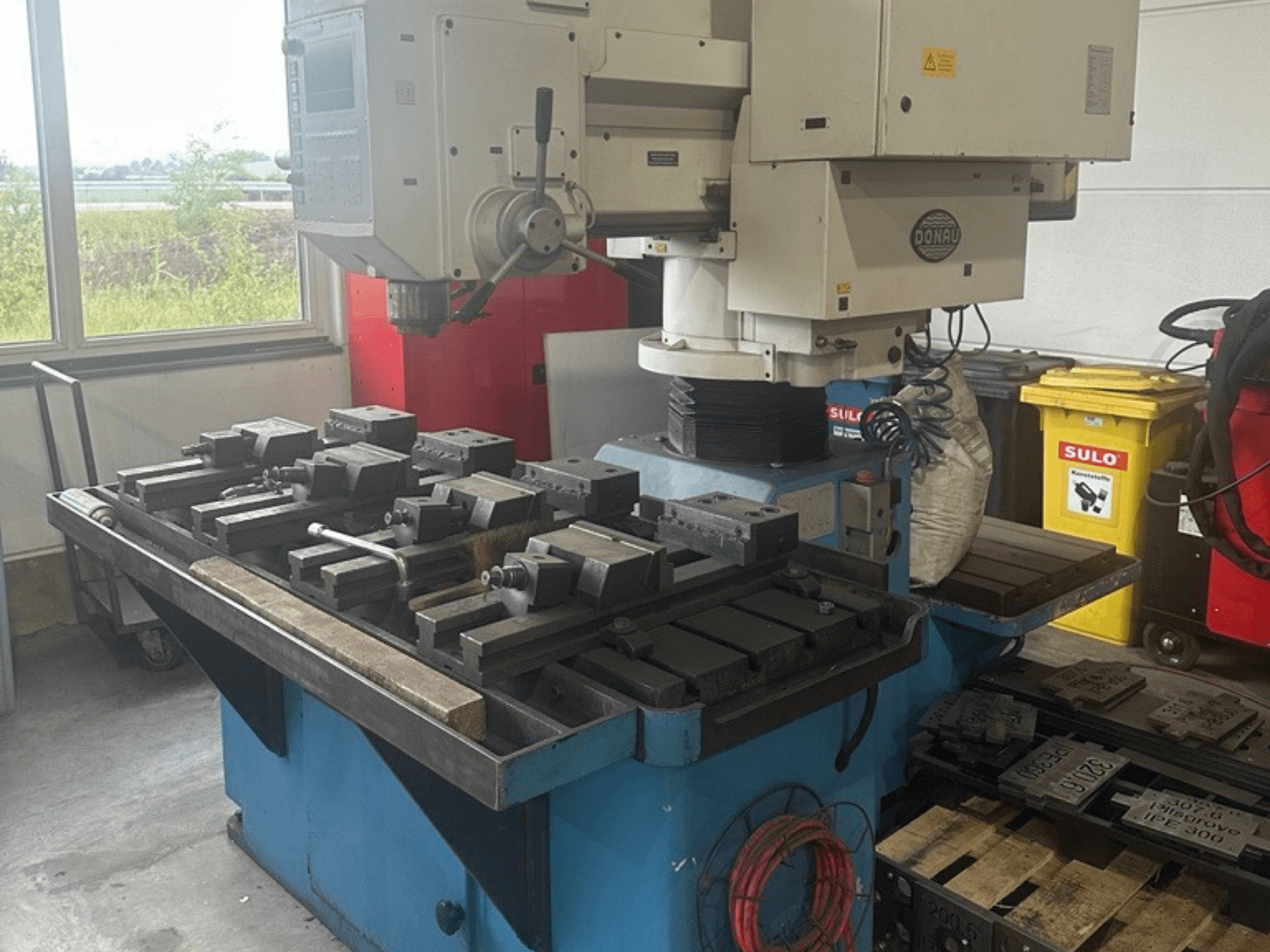

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Діаметр свердління в суцільній сталі (St 60): 40 мм.

- Глибина свердління в чавуні (GG 22): діаметр 50 мм.

- Глибина нарізування різьби (сталь St 60): M 36

- Глибина нарізування різьби (чавун GG 22): M 45

- Конус інструменту: SK 40 (DIN 69871, форма A)

- Діапазон частоти обертання шпинделя: 15 – 2 800 об/хв (безступінчате регулювання)

- Електродвигун шпинделя (змінного струму, з регулюванням частоти): 5,5 кВт

- Крутний момент шпинделя: макс. 250 Нм (постійний в діапазоні від 15 до 200 об/хв)

- Редуктор: 2-ступінчастий з автоматичним перемиканням (i_max 1:7)

- Подача пинолі (ось Z): 5 – 2 000 мм/хв (безступінчате регулювання)

- Хід пинолі / хід (ось Z): 200 мм

- Сила подачі / тиск пинолі: 12 000 Н

- Підйом колони / втулка (ось W): 410 мм

- Діаметр колони: 195 мм

- Хід радіального важеля: 750 мм

- Радіус свердління: мінімум 540 мм / максимум 1 290 мм

- Стандартні розміри робочого столу: 600 × 1 200 мм (з 4 Т-образними пазами 18 мм, крок 125 мм)

- Висота столу: 900 мм

- Відстань від кінчика шпинделя до столу: 95 – 705 мм

- Відстань від кінчика шпинделя до підлоги: 995 – 1 605 мм

- Максимальні розміри заготовки: довжина 2 950 мм × ширина 1 050 мм × висота 1 350 мм

- Швидкісний хід (осі X / Y): 7,5 м/хв

- Швидкісний хід (вісь Z): 5,0 м/хв

- Швидкісний хід (вісь W): 3,0 м/хв

- Точність позиціонування (X, Y): ± 0,075 мм

- Повторюваність (X, Y): ± 0,030 мм

- Точність позиціонування (Z, W): ± 0,05 мм

- Повторюваність (Z, W): ± 0,03 мм

- Система керування: 32-бітний процесор ЧПУ (4 осі: X, Y, Z, W)

- Екран: 9-дюймовий електролюмінесцентний дисплей (EL, підсвічуваний)

- Пам'ять програм: 2 000 блоків ЧПУ

- Інтерфейси: V.24 / RS-232-C

- Робоча напруга: 400 В / 50 Гц

- Напруга управління: 24 В постійного струму

- Підключене навантаження: 13,0 кВА

- Маса верстата: приблизно 2 610 кг (зі столом розміром 600 × 1 200 мм)
