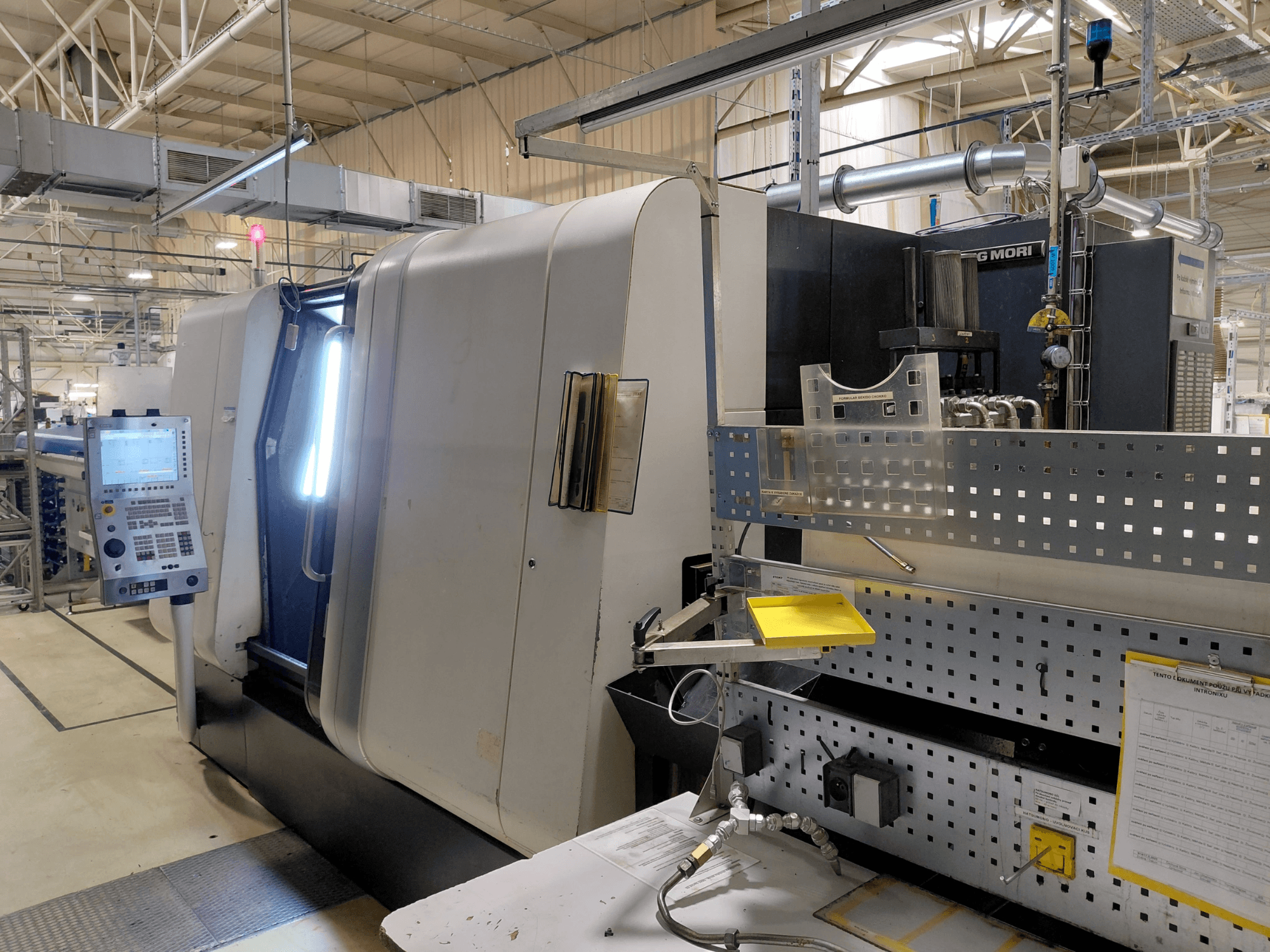

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Загальна кількість годин: 64274 год.; Наробочені години: 43196 год.

• Протилежний шпиндель: 17 кВт; максимальна швидкість 5000 об/хв; максимальний діаметр прутка 45 (65) мм

• Осі з ЧПУ:

  • X1: хід 165 мм; швидкий хід 30 м/хв; прискорення 5 м/с²

  • Z1: хід 678 мм; швидкісний рух 30 м/хв; прискорення 5 м/с²

  • Y1: хід 80 (+50/-30) мм; швидкісний хід 30 м/хв; прискорення 5 м/с²

  • X2: хід 165 мм; швидкий хід 30 м/хв; прискорення 5 м/с²

  • Z2: хід 640 мм; швидкісний хід 30 м/хв; прискорення 5 м/с²

  • W2: хід 690 мм; швидкісний хід 30 м/хв; прискорення 5 м/с²

• Револьверні головки: 2; 12 приводних позицій на кожну головку; система кріплення інструментів VDI 30; максимальна швидкість обертання приводного інструменту 4000 об/хв

• Система охолодження: ємність бака приблизно 650 л; продуктивність насоса на кожну револьверну головку 20 л/хв; тиск 7 бар

• Електроживлення: 91 кВА

• Базова конфігурація та функції верстата:

  • Привід супортів 1 і 2 (усі 12 позицій)

  • Ось С для головного та протилежного шпинделів

  • Ось Y для супорта 1

  • Очищення цанги протишпинделя охолоджувальною рідиною

  • Механічна підготовка для фільтра масляного туману

  • Електричний та програмний інтерфейс для завантажувача прутків

  • Кутова синхронізація між основним та контршпинделем

  • Автоматичне вимкнення верстата

  • 2 додаткові виходи вмикання/вимикання (4 функції M)

  • Жорстке нарізання різьби

  • Лічильник деталей та часу

  • Програмне забезпечення для багатокутного точіння (супорти 1 та 2)

  • Постійна швидкість різання

  • Гвинтова інтерполяція (слайд 1)

  • Регулювання частоти обертання шпинделя

  • Чотиримісний сигнальний індикатор

  • Система охолодження електричної шафи

• Опції керування:

  • Система контролю зносу інструменту (монітор FANUC)

  • Система вибору аналогічного інструменту (монітор FANUC)

Додаткове обладнання

• Подавач прутків IEMCA MASTER 865 MP 43 L

• Конвеєр для відходів (стружки), стрічковий

• Пристрій для вивантаження заготовок, включаючи стрічку

• Цанговий патрон головного шпинделя MPF 65/140 (без осьової подачі), макс. Ø 65 мм

• Ручний змінювач цангових патронів SACO MPT65/140 та MPF65/140

• Патрон протишпинделя SMW 175-BBD, разом з перехідником

• 1 комплект м'яких губок для SMW 175-BBD

• Диференційне тиск затиску для протишпинделя (два режими тиску на вибір)

• Зовнішнє промивання губок/цанг охолоджувальною рідиною на головному та протишпинделі

• Доступні різні нові запасні частини
