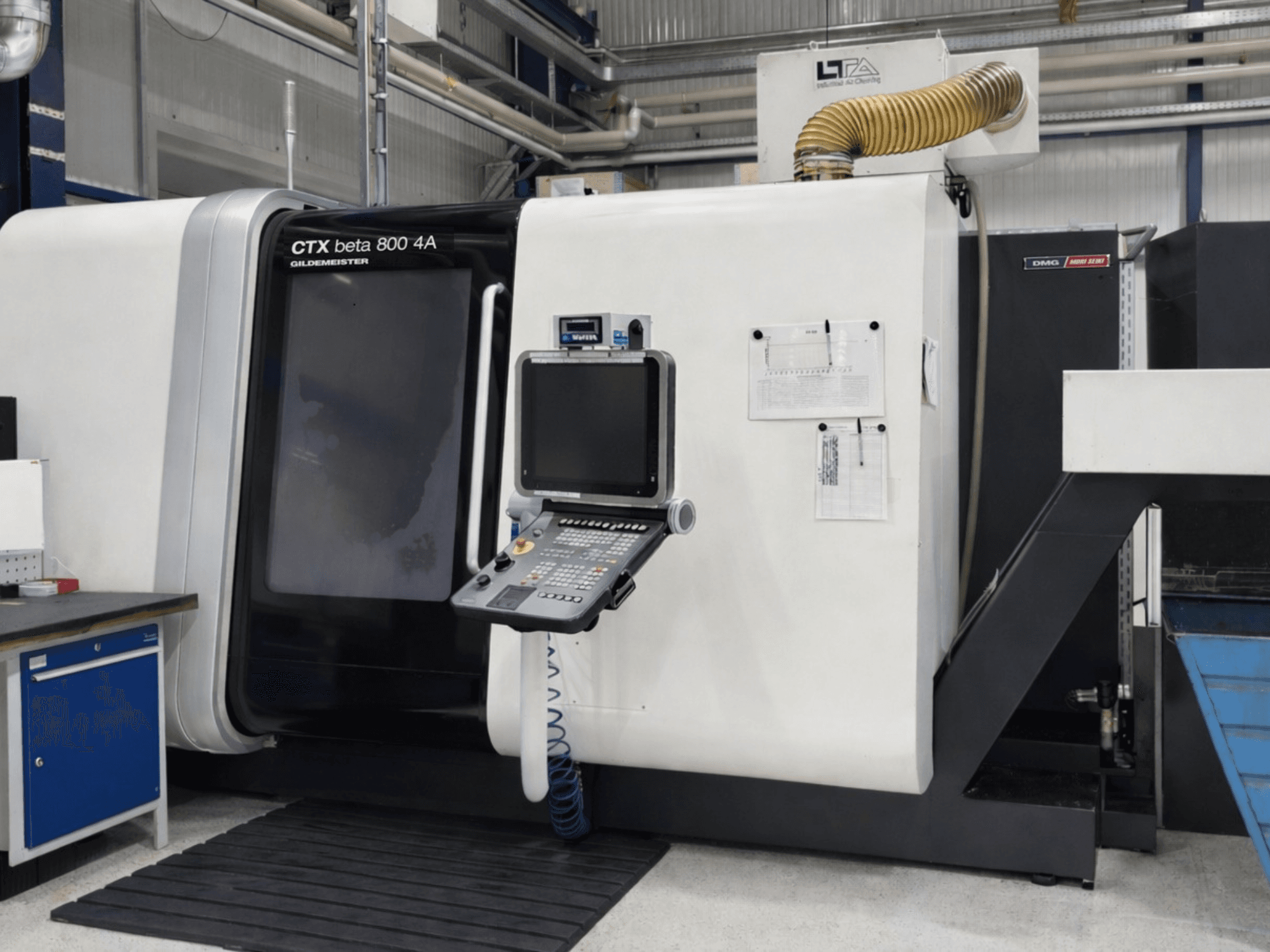

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Система управління: Siemens 840D Solutionline з інтерфейсом ERGOline Control та ShopTurn 3G

- Максимальний діаметр точіння: 340 мм

- Максимальна довжина точіння: 735 мм

- Головний шпиндель (HS): вбудований шпиндельний двигун ISM 102, 40/48 кВт (100/40 % ED), 0–4000 об./хв, 570/680 Нм

- Контршпиндель (GS): вбудований шпиндельний двигун ISM 76, 25/32 кВт (100/40 % ED), 0–5000 об/хв

- Внутрішній діаметр витяжної труби: 104 мм

- Інструментальні револьверні головки: 2 зіркоподібні револьверні головки Sauter на 12 позицій (VDI 40 з інтерфейсом Trifix, DIN 69880-40)

- Привід інструменту: 2x прямий привід, 40–10 000 об/хв, 14,2 кВт, 34 Нм

- Конфігурація осей: 4 основні осі руху (X1, Z1, X2, Z2), 2 осі C з гідравлічним гальмом шпинделя (HS + GS), вісь Y для супорта 1 і супорта 2 (хід 40 мм), поперечний хід осі X3 з ЧПУ для супорта протишпинделя (180 мм)

- Супорт протишпинделя: включає поперечний хід X3 з ЧПУ (180 мм) з лінійною шкалою та вбудовану задню бабку

- Задній бабок: автоматичний хід пінолі 300 мм, зусилля заднього бабка 1,5 – 6,3 кН, обертовий центр MT5

- Системи вимірювання: Системи прямого вимірювання (скляні шкали) по осях X1, X2 та X3

- Система охолодження: резервуар на 980 літрів із стрічковим фільтром, охолоджувачем, варіантами тиску 8/20/80 бар та розширенням для револьверної головки 2

- Додаткове обладнання: конвеєр для відведення стружки, автоматичний електричний розсувний кожух, система вимірювання заготовки в процесі обробки (Renishaw), система контролю зіткнень Brankamp CMS, механічний сепаратор масляного туману (1 100 м³/год)
