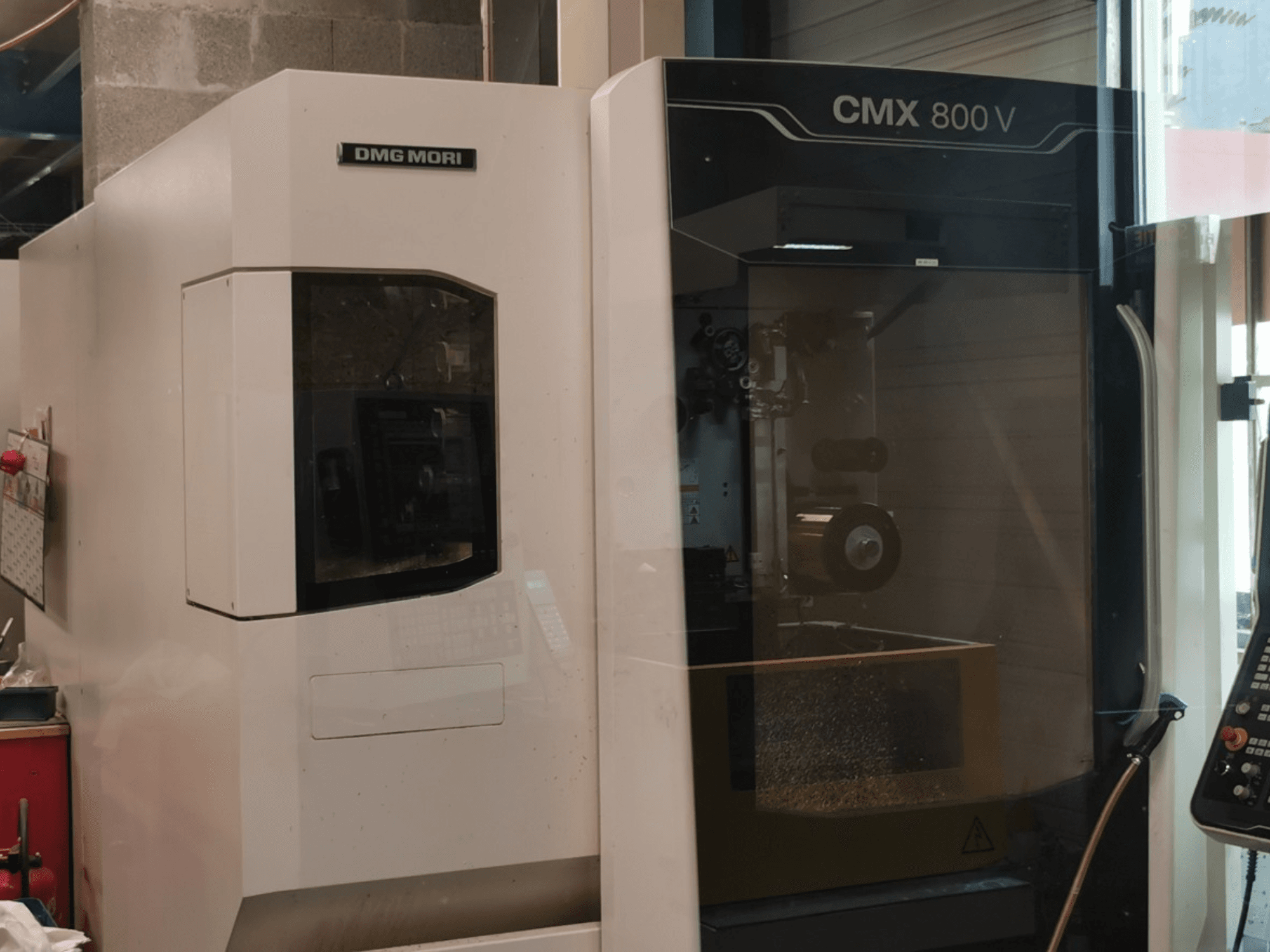

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- Система ЧПУ: HEIDENHAIN TNC 620 (панель управління SLIMline / ПК MC 7420D з монітором + клавіатура TE 715D)

- Затискна поверхня столу: 1 100 × 560 мм

- Максимальне навантаження на стіл (по центру): 800 кг

- Висота завантаження столу (від підлоги до верхнього краю): 850 мм

- Т-образні пази: 4 / 18H12 (відстань між пазами: 100 мм; 1 опорний паз: 18H7)

- Діапазон частоти обертання шпинделя: 20 – 12 000 об/хв

- Потужність приводу шпинделя (40 % ED / 100 % ED): 13 кВт / 9 кВт

- Крутний момент шпинделя (40 % ED / 100 % ED): 82 Нм / 54 Нм

- Конус інструменту / інтерфейс: SK40 (DIN 69871 / DIN 69872, форма A/B, витяжний штифт)

- Сила затиску інструменту: 10 кН (SK40 / BT40)

- Ємність магазину інструментів: 30 гнізд (ланцюговий тип)

- Максимальний діаметр інструменту (з сусідніми інструментами): 80 мм

- Максимальний діаметр інструменту (з вільними сусідніми гніздами): 125 мм

- Максимальна довжина інструменту (від носа шпинделя): 300 мм

- Максимальна вага інструменту (автоматична зміна інструменту): 8 кг

- Максимальне загальне навантаження магазину: 240 кг

- Приводи подачі: сервомотори змінного струму на осях X, Y та Z

- Швидкість швидкого переміщення (X / Y / Z): 30 / 30 / 30 м/хв

- Діапазон швидкості подачі (X, Y, Z): до 20 000 мм/хв

- Роздільна здатність вимірювання положення: 1 мкм

- Невизначеність позиціонування P (VDI/DGQ 3441): 6 мкм

- Система видалення стружки: вбудований скребковий конвеєр (bande grattante, резервуар для охолоджувальної рідини об’ємом 220 л, насос продуктивністю 20 л/хв при тиску 5 бар)

- Зовнішнє подавання охолоджувальної рідини та повітря: зовнішні регульовані форсунки для охолоджувальної рідини та продувальне повітря (M25)

- Внутрішнє очищення: пістолет для промивання робочої зони (pistolet de rinçage)

- Ручне переміщення осей: електронне маховикове колесо (HR 510FS)

- Доступ / авторизація безпеки: електронний селектор режимів DMG MORI SMARTkey

- Потужність, що здається: 32 кВА

- Номінальна напруга живлення: 400 В змінного струму ±10 % (3/N/PE)

- Частота мережі: 50/60 Гц

- Напруга управління: 230 В змінного струму / 24 В постійного струму

- Струм при повному навантаженні (In max): 52 А

- Головний запобіжник: 63 А

- Здатність до вимикання короткого замикання (Ics): 0,63 кА

- Базова вага машини: приблизно 5 400 кг

- Вага конвеєра для стружки: 500 кг
