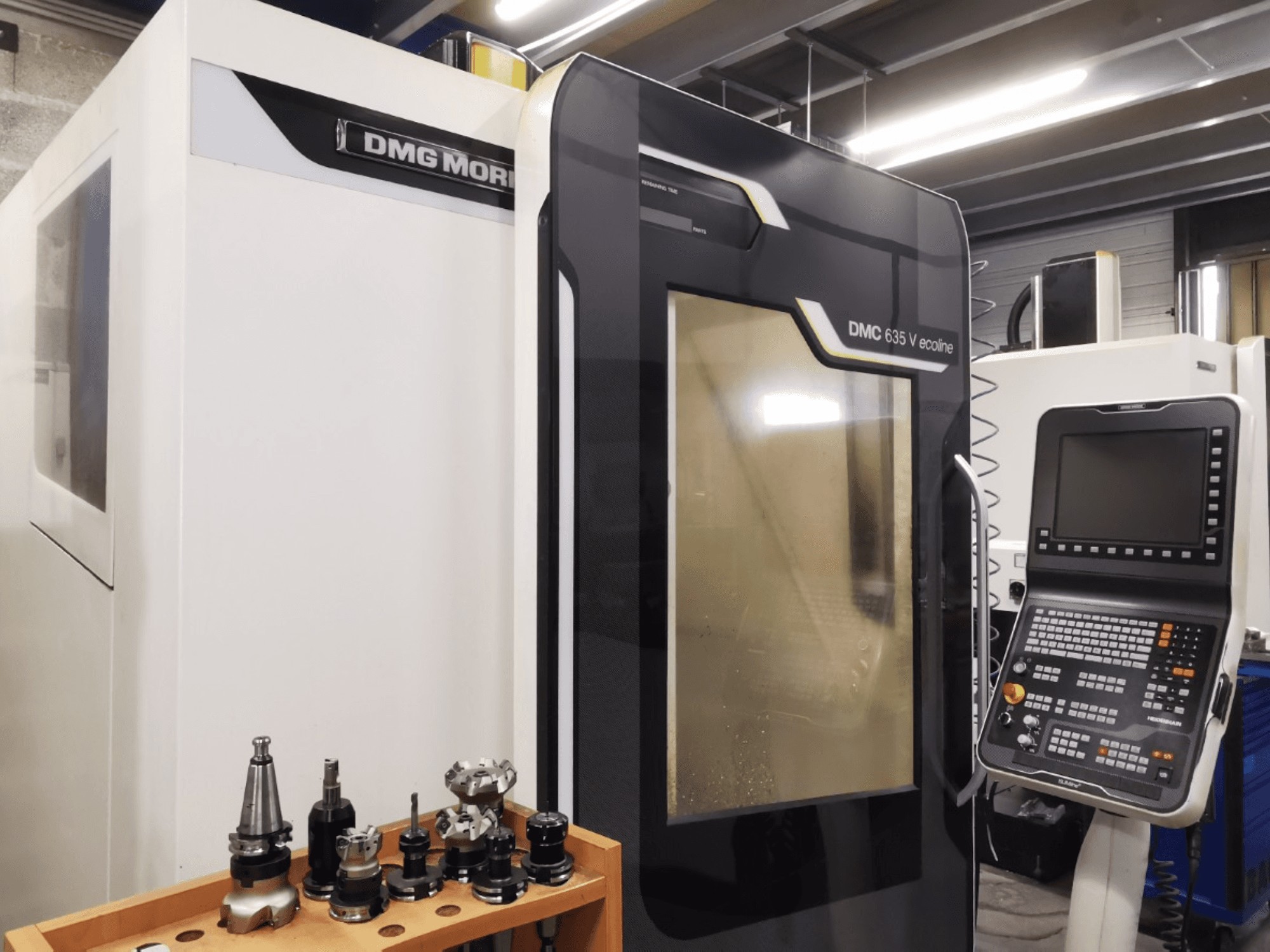

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Система управління: HEIDENHAIN TNC 620 (MC 7420D / клавіатура TE 7150 / панель SLIMline)

- Кількість осей: 3 (X, Y, Z)

- Хід по осі X: 635 мм

- Хід по осі Y: 510 мм

- Хід по осі Z: 460 мм

- Площа затискної поверхні столу: 790 × 560 мм

- Макс. навантаження на стіл (по центру): 600 кг

- Т-образні пази столу: 4 / 14H12, відстань 100 мм (1 опорний паз 14H7)

- Висота столу від підлоги: 720 мм

- Діапазон частоти обертання шпинделя: 20 – 12 000 об/хв (1/хв)

- Потужність приводу шпинделя (40 % ED / 100 % ED): 13 кВт / 9 кВт

- Крутний момент шпинделя (40 % ED / 100 % ED): 83 Нм / 57 Нм

- Конус / інтерфейс інструменту: SK40 (DIN 69871 / ISO 7388/2 тип A або DIN 69872 форма A/B)

- Сила затиску інструменту: 8 кН

- Ємність інструментального магазину: 30 позицій

- Макс. діаметр інструменту (порожній / завантажений): 130 мм / 80 мм

- Макс. довжина інструменту: 300 мм

- Макс. вага інструменту: 6 кг (макс. загальне навантаження інструментів у магазині: 90 кг)

- Швидкісний хід (X / Y / Z): 30 м/хв

- Швидкість подачі (X / Y / Z): безступінчато регулюється до 20 000 мм/хв

- Роздільна здатність позиціонування / похибка: 1 мкм / 16 мкм (VDI/DGQ 3441)

- Ємність бака для охолоджувальної рідини: ~120 л

- Маса верстата: ~3 900 кг (3 950 кг з магазином на 30 інструментів)

- Потужність, що споживається: 17 кВА

- Номінальний струм мережі (In max): 28 А

- Головний запобіжник: 35 А (здатність витримувати коротке замикання: 0,35 кА)

- Джерело живлення: 400 В змінного струму (3/N/PE), 50/60 Гц

- Напруга управління: 24 В постійного струму / 230 В змінного струму

- Тиск у пневматичній системі: 5,5–8,0 бар (витрата повітря: 30 м³/год без продувки; +20 м³/год у безперервному режимі)

- Габаритні розміри верстата (Ш × Г × В): 1 880 мм (2 265 мм з баком для охолоджувальної рідини) × 2 441 мм × 2 742 мм (мінімальна висота для транспортування: 2 330 мм)

- Необхідна площа підлоги: 4 500 × 4 400 мм
