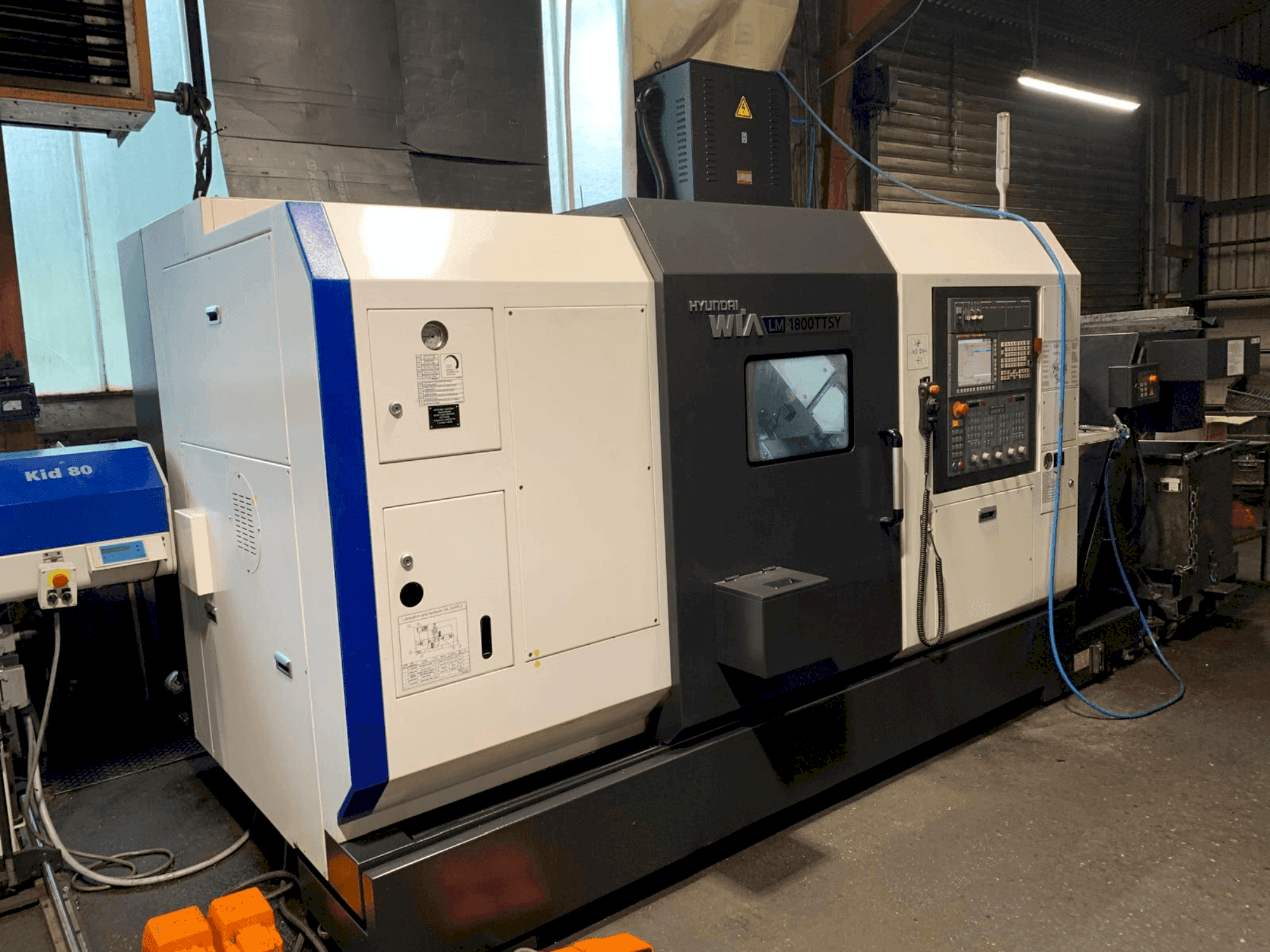

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Додаткове обладнання

• USB-інтерфейс
• Триколірний сигнальний ліхтар
• 1 комплект м'яких затискачів
• Конвеєр CHIP CONVEYOR HS з бічним викидом
• Трансформатор у комплекті з кабелем
• Ручний пістолет для стисненого повітря
• Інтерфейс подавача прутків // Інтерфейс завантажувача прутків
• Пристрій для уловлювання деталей головного шпинделя
• Система вивантаження деталей: Система вивантаження деталей для протилежного шпинделя, у комплекті з конвеєрною стрічкою для деталей
• Виштовхувач заготовки / ДРМ заготовки: 230 мм / X-координата заготовки: 673 мм

Переваги верстата

Технічні переваги верстата

• Лінійний (z) та плоский (x/y) під кутом 45 градусів
• Діаметр точіння: 230 мм // довжина точіння: 673 мм
• Розмір патрона для обох шпинделів: 8 дюймів (~210 мм)
• Ось С револьверної головки, 0,001° // вісь Y револьверної головки, ±50 мм — верхня револьверна головка
• Приводні інструменти: 5000 об/хв, 5,5 кВт
• 1 інструмент з осьовим приводом // 1 інструмент з радіальним приводом
• Автоматичний датчик інструменту
• Бак для охолоджувальної рідини 270 літрів // стандартна форсунка для охолоджувальної рідини
• Внутрішнє охолодження 30 бар
• Насос охолоджувальної рідини 30 бар (60 Гц)

Додаткова інформація

Значно зменшений контур перешкод Кращий доступ до заготовки Стабілізація заготовки за допомогою осьового натягу проти упору заготовки Тип патрона: SPANNTOP mini Модель патрона: Axzug Розмір патрона: 65 Стандарт короткого конуса: DIN ISO 702-1 Розмір короткого конуса: розмір 6 Довжина затискного пристрою: 155,00 мм Передній діаметр: 111,00 мм Максимальний зовнішній діаметр: 165,00 мм Положення затиску: 65,00 мм Різьба затискного пристрою: M102x1,5 Основна конструкція упору: затискна Тип приводу: механічний Додаткові опції патрона: Так Кріплення переднього упору: Так Якість балансування: 4,0 Адаптер тягової трубки згідно з кресленням Для затискного пристрою [ZCHN]: A054288.0009C З'єднання [затискного пристрою]: внутрішня різьба Позначення різьби затискного пристрою: M102x1,5 Довжина різьби затискного пристрою: 17,00 мм Положення різьби затискного пристрою: 65,00 мм Максимальне зусилля приведення в дію: 65,00 кН Виробник верстата: Hyundai WIA Позначення верстата: LM1800TTSY-HSP З'єднання [тягової труби]: Зовнішня різьба Позначення різьби: M74x1,5 Довжина різьби: 40,00 мм Переднє положення тягової труби: 57,50 мм Хід затискного циліндра: 17,50 мм Діаметр отвору шпинделя: 76,00 мм Внутрішній діаметр тягової труби: 66,00 мм SPANNTOP mini Axfix 65 KK6 Тип патрона: SPANNTOP mini Модель патрона: Axfix Розмір патрона: 65 Стандарт короткого конуса: DIN ISO 702-1 Розмір короткого конуса: розмір 6 Тип патрона: SPANNTOP mini Модель патрона: Axfix Розмір патрона: 65 Стандарт короткого конуса: DIN ISO 702-1 Розмір короткого конуса: розмір 6 Довжина затискного пристрою: 138,00 мм Передній діаметр: 119,00 мм Максимальний зовнішній діаметр: 167,00 мм Положення затиску: 50,00 мм Різьба затискного пристрою: M94x1,5 Основна конструкція упору: затискна Тип приводу: механічний Додаткові опції патрона: Так Кріплення переднього упору: Так Якість балансування: 4,0 Адаптер тягової трубки згідно з кресленням Для затискного пристрою [ZCHN]: A071618.0004C З'єднання [затискного пристрою]: внутрішня різьба Позначення різьби затискного пристрою: M94x1,5 Довжина різьби затискного пристрою: 17,00 мм Положення різьби затискного пристрою: 50,00 мм Максимальне зусилля приведення в дію: 45,00 кН Виробник верстата: Hyundai WIA Позначення верстата: LM1800TTSY-GSP З'єднання [тягової труби]: Зовнішня різьба Позначення різьби: M74x1,5 Довжина різьби: 40,00 мм Переднє положення тягової труби: 57,50 мм Хід затискного циліндра: 17,50 мм Діаметр отвору шпинделя: 76,00 мм Внутрішній діаметр тягової труби: 66,00 мм
