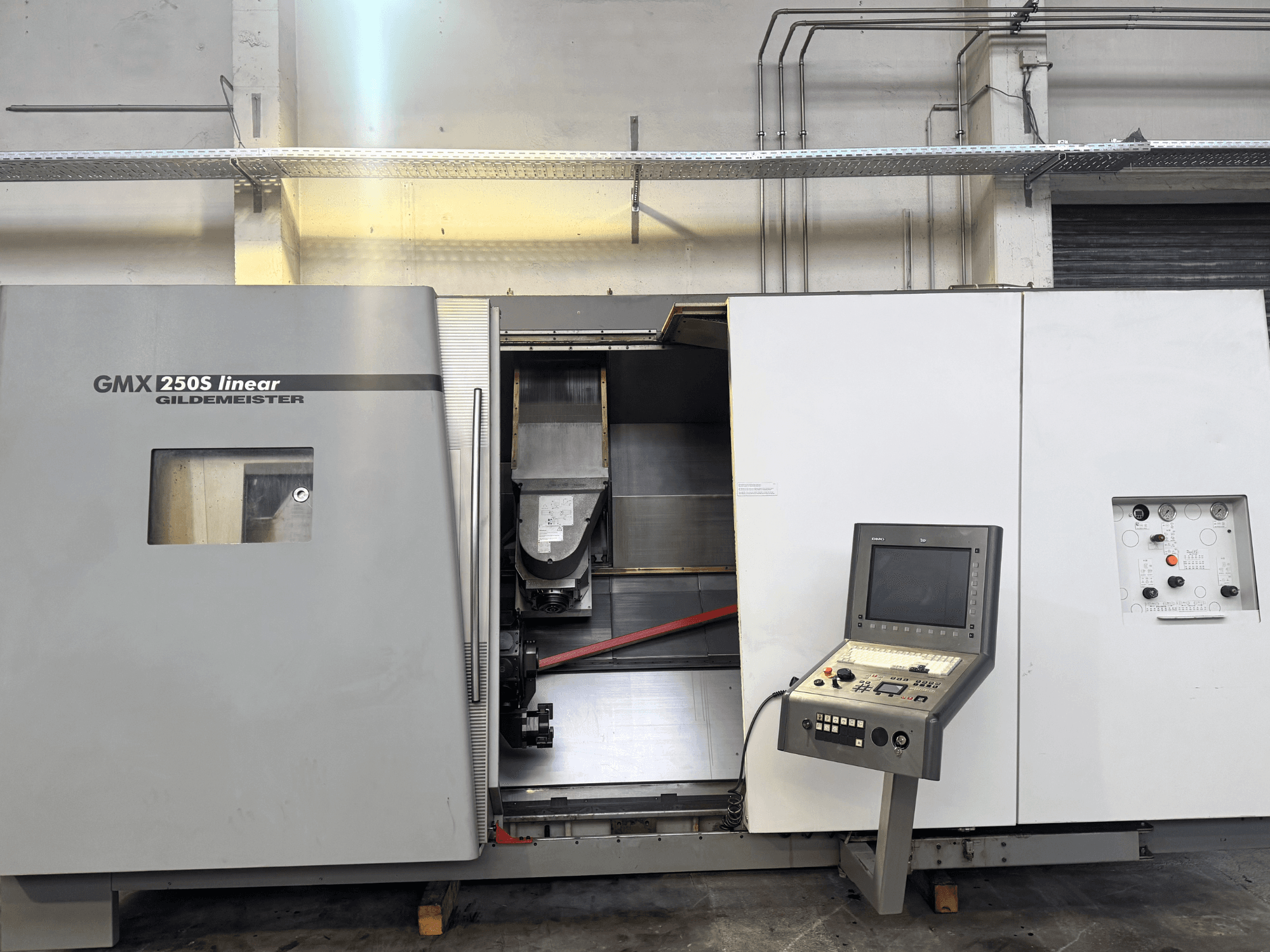

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Тип направляючих: Роликові направляючі

- Головний шпиндель:

- Потужність приводу (100 % робочого циклу): 21 кВт

- Потужність приводу (40 % робочого циклу): 28 кВт

- Діапазон частоти обертання шпинделя (100 % робочого циклу): 5000 об/хв

- Діапазон частоти обертання шпинделя (40 % робочого циклу): 5000 об/хв

- Базова частота обертання: 850 об/хв

- Максимальний крутний момент (40/100 % тривалості роботи): 240 / 320 Нм

- Тип приводу: AC/1, вбудований двигун шпинделя 76

- Швидкість осі C: 5000 об/хв

- Крутний момент осі C: 320 Нм

- Роздільна здатність осі C: 0,001 градуса

- Діаметр патрона: 200–315 мм

- Максимальний діаметр заготовки: 65 мм

- Фланець шпинделя: Flachflansch 170 h5

- Діаметр отвору шпинделя: 80 мм

- Діаметр отвору затискного циліндра: 67 мм

- Діаметр переднього підшипника: 120 мм

- Шпиндель для інструменту / фрезерний шпиндель:

- Тримач інструменту: HSK63-A

- Максимальна частота обертання шпинделя: 12 000 об/хв

- Потужність приводу (100 % / 40 % ED): 13,2 / 22 кВт

- Крутний момент (100 % / 40 % ED): 60 / 100 Нм

- Шпиндель 2 (контршпиндель — опція):

- Потужність приводу (100 % / 40 % робочого циклу): 21 / 28 кВт

- Максимальна частота обертання: 5000 об/хв

- Діаметр патрона: 315 мм

- Максимальний діаметр заготовки: 65 мм

- Робоча зона / діаметр точіння:

- Максимальний діаметр закрутки: 640 мм

- Максимальний діаметр точіння: 520 мм

- Максимальний діаметр точіння над протилежним шпинделем: 400 мм

- Максимальний діаметр точіння над протилежним шпинделем і револьверною головкою: 250 мм

- Максимальний діаметр точіння над задньою бабкою: 400 мм

- Відстань між шпинделями: 1500 мм

- Довжина точіння (коротка / довга): 1175 мм

- Максимальна вага заготовки в патроні (вага фланця): 150 (100) кг

- Відстань від фланця шпинделя до центру ваги заготовки, макс.: 200 мм

- Максимальна вага заготовки (частини валу) з задньою бабкою: 800 кг

- Хід супорта:

- Супорт 1 (верхній): X1 = 550 мм, Y1 = 180 мм, Z1 (короткий/довгий) = 1185 мм, B1 = 240 град

- Супорт 2 (опція): X2 = 180 мм, Z2 (короткий/довгий) = 1050 мм

- Супорт 3 (протилежний шпиндель): Z3 (короткий/довгий) = 1150 мм

- Ось B:

- Максимальна швидкість обертання: 30 об/хв

- Крутний момент осі B (S6-40 %/макс.): 2860 / 5720 Нм

- Роздільна здатність осі B: 0,001 град

- Гідравлічне затискання (при тиску 30 бар): 2000 Нм

- Магазин інструментів:

- Кількість гнізд для інструментів: 36

- Максимальна вага інструменту: 8 кг

- Максимальна довжина інструменту: 400 / Ø80 мм

- Максимальна довжина інструменту з вільним простором: 250 / Ø125 мм

- Стандартний діаметр інструменту: Ø80 мм

- Максимальна довжина інструменту без вільного простору: 230 / Ø80 мм

- Стандартний розмір f токарного інструменту: 40 мм

- Максимальний розмір f токарного інструменту з вільним простором: 62,5 мм

- Максимальний стандартний момент нахилу інструменту: 60 (100) кг/см

- Хід підйому: 85 мм

- Револьверна головка 2 (опція):

- Оснащена приводними інструментами: Так

- Кількість інструментальних позицій: 12

- Діаметр вала згідно з DIN 69880: 40 мм

- Кількість приводних інструментів: 12

- Потужність приводу (макс. 100 % ED): 10,7 кВт

- Крутний момент (макс. 100 % ED): 32 Нм

- Діапазон частоти обертання: 4000 об/хв

- Час індексації (30/180 град.): 0,34 / 0,64 с

- Максимальне навантаження на інструмент: 100 кг

- Допустимий дисбаланс, зумовлений навантаженням на інструмент: 63 Нм

- Приводи подачі та швидкий хід (супорти 1, 2, 3):

- Швидкісний хід по осях X/Ys/Z (супорт 1): 40 / 24 / 70 м/хв

- Зусилля подачі по осях X/Ys/Z (супорт 1, S6-40 %): 7 / 11 / 7,5 кН

- Роздільна здатність переміщення по осях X/Ys/Z (супорт 1): 0,001 мм

- Кульковий гвинт по осі X (супорт 1): Ø32 × 20 мм

- Кульковий гвинт Ys (супорт 1): Ø40 × 15 мм

- Лінійний двигун по осі Z1: 1FN3600-4WB00

- Швидкісний хід по осях X/Z (супорт 2): 24 / 36 м/хв

- Сила подачі по осях X/Z (супорт 2, S6-40 %): 9 / 11 кН

- Швидкісний хід по осі Z (супорт 3): 36 м/хв

- Зусилля подачі по осі Z (супорт 3, S6-40%): 13 кН

- Система охолодження та конвеєр для стружки:

- Ємність бака охолоджувальної рідини: 370 л

- Потужність приводу: 0,25 кВт

- Насос охолоджувальної рідини (занурювальний насос): 202 л/хв

- Продуктивність конвеєра: 100 кг/год

- Гідравлічна система:

- Ємність: 40 л

- Потужність насоса 1/2: 5,5 кВт

- Тиск насоса 1/2: 100 бар

- Напір насоса 1/2: 38 л/хв

- Пневматика:

- Тиск: 6 бар

- Витрата повітря: 40 м³/год

- Охолоджувальний агрегат:

- Ємність охолоджувальної рідини: 15 л

- Потужність охолодження: 4,5 кВт

- Витрата: 15 л/хв

- Тиск на виході: 6 бар

- Кількість контурів охолодження: 1

- Опції обладнання для охолоджувальної рідини:

- Ємність бака: 500 (1000) л

- Загальна потужність (стандартна/опція): 1,1 (5,1/12,6) кВт

- Тиск насоса 1/2/3: 8 / (20/80) бар

- Продуктивність насоса 1/2/3: 20 / (40/11) л/хв

- Ступінь очищення фільтра: 40 мкм

- Потужність охолодження для опції 80 бар: 4,9 кВт

- Точність згідно з VDI/DGQ 3441 (при T=20 ±2 °C):

- Допуск по положенню P у напрямках X1/Y1/Z1: 10 / 10 / 16 мкм

- Допуск положення B: 10 мГрад

- Допуск положення X2/Z2: 10 / 16 мкм

- Допуск положення Z3: 16 мкм

- Середня дисперсія Ps по осях X1/Y1/Z1: 3 / 3 / 4 мкм

- Середня дисперсія Ps по осі B: 3 мград

- Середня дисперсія Ps у X2/Z2: 3 / 4 мкм

- Середня дисперсія Ps у Z3: 4 мкм

- Електричні характеристики:

- Підключене навантаження: 75 кВА

- Робоча напруга: 400 В

- Частота: 50 Гц

- Захист запобіжником (повільного спрацьовування): 125 А (VDE 0100)

- Напруга управління (змінна/постійна): 230 В / 24 В

- Габарити та вага:

- Габаритні розміри (Д × Ш × В): 7800 × 4100 × 3040 мм

- Транспортні розміри (Д × Ш × В): 5000 × 3000 × 2800 мм

- Вага машини разом із шафою управління: 15 000 кг

- Наробочені години:

- Час роботи в режимі «Увімкнено»: 35 398 год

- Наработка шпинделя / автоматичного режиму: 14 802 год

• Блок управління: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4-та вісь з задньою бабкою (спеціальна функція)

• Магазин інструментів на 22 позиції (опція)

Додаткове обладнання

• Лоток для стружки

• Конвеєр для стружки

• Система охолодження
