DMG Gildemeister CTV 160

Фотогалерея

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Продано

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
➤ Продається вживаний DMG Gildemeister CTV 160 | gindumac.com

Показати мовою оригіналу

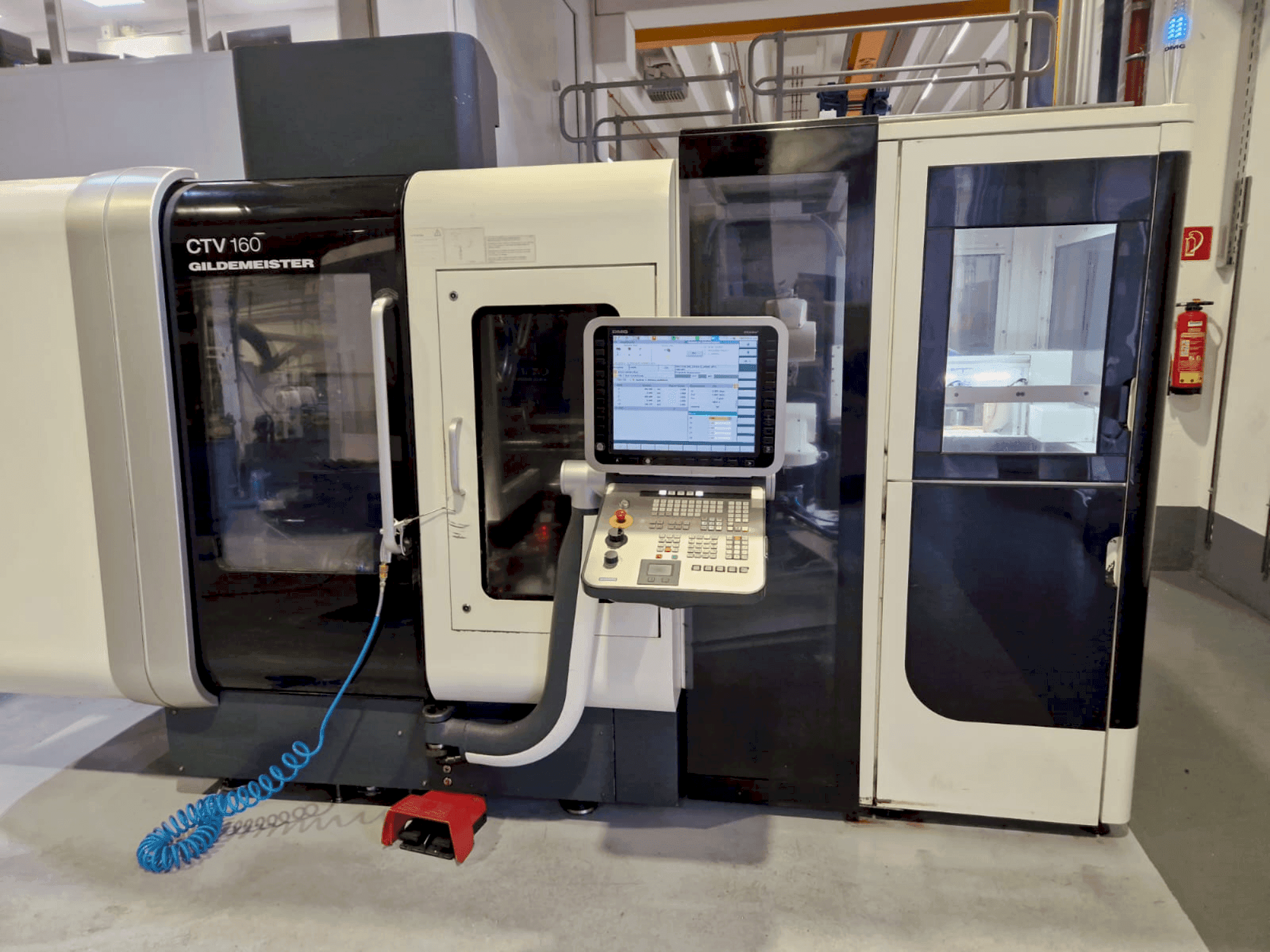

Цей 4-осьовий вертикальний токарний верстат DMG Gildemeister CTV 160 був виготовлений у 2010 році. Він оснащений системою керування Siemens Sinumerik 840D ERGOline, 12-позиційною інструментальною револьверною головкою та силовим патроном Schunk ROTA THW PLUS 165-43. Верстат оснащений шестипальцевим роботом KUKA KR5 R850 з 3-пальцевим центральним захватом і системою камер для розпізнавання деталей. Верстат DMG Gildemeister CTV 160 ідеально підходить для виконання високоточних завдань. Зв'яжіться з нами для отримання додаткової інформації.

Огляд

бренд: DMG
рік: 2010
МОДЕЛЬ: Gildemeister CTV 160
тип програми: Поворот.
Місцезнаходження: Німеччина
тип машини: Вертикально-токарний верстат
марка блоку управління: SIEMENS

Технічна інформація - DMG Gildemeister CTV 160

Блок керування

Модель: Sinumerik 840D ERGOline
Бренд: SIEMENS

Головний привід

Діапазон частоти обертання шпинделя: 6000 rpm 1/MIN
Потужність двигуна шпинделя: 16 kW (100% ED), 21 kW (40% ED)

Медіа

Конвеєр для транспортування стружки: Так.

Додаткова інформація

Додаткове обладнання

Верстат з однією робочою зоною та додатковим сховищем для деталей, включаючи робота
Інструментальна револьверна головка з 12 позиціями, діаметр хвостовика Ø30мм, DIN 69880, з приводом на всі позиції
Повний затискний циліндр SMW SIN-S-85-LPS-X
3-кулачковий клиновий затискний патрон з системою швидкої заміни губок, ROTA THW PLUS 165-43 від Schunk
Система моніторингу поломок інструменту ARTIS, тип CTM
Система охолодження зі стрічковим фільтром 40 мкм, об'єм подачі 20 / 40 л/хв, при тиску 8 / 20 бар відповідно, об'єм резервуара для охолодження приблизно 600 літрів
Конструкція стрічкового транспортера з шарнірною стрічкою з вбудованим баком для мастила ємністю близько 120 літрів, висота вивантаження стружки 1100 мм
Інтегрований відсмоктувач масляного туману 400 м³/год
15-кратна система циркуляції палет для макс. розмірів заготовки Ø115x60мм, в т.ч. робот KUKA KR5 6x R850 з 3-пальцевим центральним захватом макс. 5,3 кг та станцією повороту захвату
Система камер для розпізнавання деталей

Переваги машини

Якісні переваги машини

Крутний момент при 100% ed: 135 нм (головний привід), 13 нм (тримач інструменту)
Крутний момент при 40% ed: 176 нм (головний привід), 18 нм (тримач інструменту)
Шпиндельна головка din 6353 розмір 140х5
Максимально. Зусилля спрацьовування fv при 70 бар: 34 кН

Технічні переваги машини

Крутний момент: 135 нм (100% ed), 176 нм (40% ed)
Максимум. Діаметр заготовки: Ø115 мм / макс. Довжина заготовки: 60 мм
Високопродуктивний головний привід і тримач інструменту
Система швидкої заміни губок для 3-кулачкового силового патрона
Інтегровані системи охолодження та керування мікросхемами
Система моніторингу поломок інструменту artis

*Можливі розбіжності між наведеними даними та фактичними значеннями
