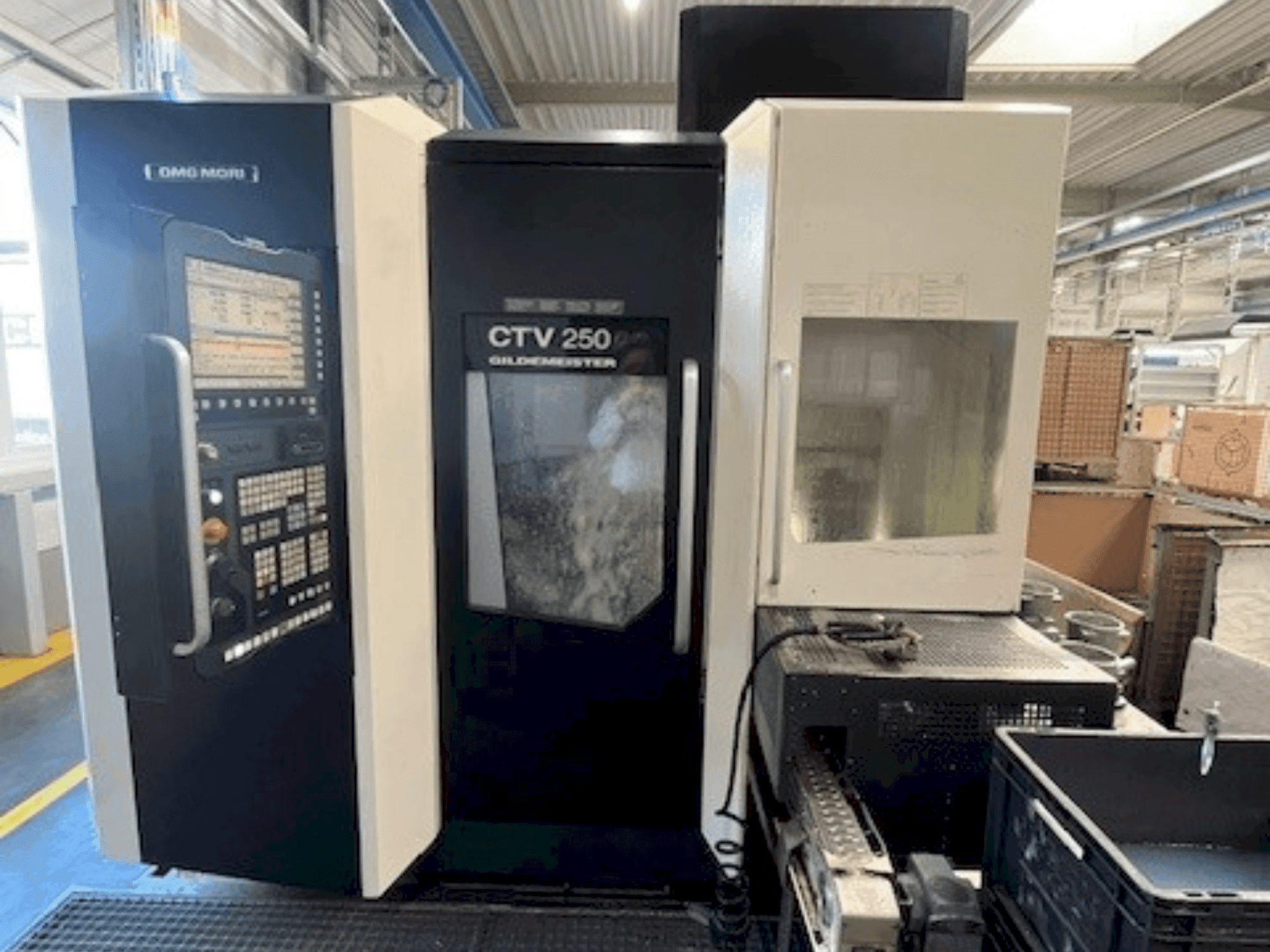

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Додаткове обладнання

• можливість повороту в магазин

Переваги машини

Технічні переваги машини

• Доступність з 01/07/2025

• Вага: 6000 кг

• 40 кВА

• 58 А на вході макс.

• 63 A

• 400 V

• 50 Гц

• Система управління: Siemens Sinumerik 840D Slimline

• Головний привід: Головний привід змінного струму 25 / 32 кВт

• Робочий цикл: 100% / 40% ED

• Частота обертання шпинделя: 5000 об/хв

• Крутний момент: 280 / 360 Нм

• Порожнистий затискний циліндр

• 12-позиційна револьверна головка з тримачем інструменту

• Діаметр револьверної головки: 340 мм

• Шарнірний стрічковий транспортер для відведення стружки

• 4-кольоровий індикатор стану

• Повітряний обдув через головний шпиндель

• Вісь С з приводною інструментальною системою для револьверної головки UDI 40

• Привід для всіх інструментальних станцій

• Хід осі Y +90 / -65 мм

• Система лінійних напрямних

• Кульково-гвинтовий шпиндель

• Серводвигун змінного струму з вбудованим абсолютним енкодером

• Скляна шкала на напрямних

• Швидкість швидкого переміщення: 30 м/хв

• Система охолодження 8 / 20 бар

• Ємність бака для ЗОР: 600 літрів

• Швидкість потоку насоса охолоджуючої рідини: 8 бар / 20 л/хв

• Витрата насоса високого тиску: 20 бар / 40 л/хв

• Подача охолоджуючої рідини через револьверний диск до всіх револьверних станцій

• Ступінь фільтрації стрічкового фільтра: 40 мкм

• Контроль рівня охолоджуючої рідини

• Інтегрована витяжка робочої зони макс. 400 м³/год

• Датчик для вимірювання заготовок Renishaw LP2DD

• Щуп встановлюється на завантажувально-розвантажувальній станції

• Щуп з пневматичним приводом заслінки і електричним керуванням

• Точність вимірювання: 10 мкм

• Функціональна панель для додаткових інструментів

• Контроль температури в корпусі верстата макс. 40°C

• Електричний блок охолодження шафи до 40°C

• Охолоджувач гідравлічного масла

• Дистанційна діагностика через Інтернет

• Промивання робочої зони з 3 промивними гвинтовими з'єднаннями

• Два окремо перемикаються клапана з тиском 8 бар

• Конвеєр для відведення заготовок для системи транспортування деталей SRA 160

• Діаметр заготовки: 100 мм

• Система безперервного транспортування заготовок SRA 160 у вигляді ланцюгового транспортера

• Ємність для зберігання: 30 заготовок діаметром 30-70 мм макс. 7 кг

• Місткість для зберігання: 18 заготовок діаметром 30-100 мм макс. 15 кг

• Максимальна висота заготовки: 160 мм

• Максимальна загальна вага заготовки: 320 кг разом з піддонами

• Висота завантаження прибл. 800 мм

• Ланцюговий транспортер з транспортними призмами

• Рух ланцюгового конвеєра контролюється за допомогою осі з ЧПК

• Набір рамок для перетягування

• Діаметр заготовки мінімум 30 мм максимум 160 мм

• Світловий бар'єр для приймальні станції системи транспортування заготовки

• Притискний пристрій для завантаження палет SRA 160

• Інтерфейс робота Profinet

• Електричний інтерфейс для 6-осьового робота через Profinet

• Центрувальний патрон і затискний патрон для торцевого затиску

• Проміжний лоток для зберігання на функціональній плиті

• Очищення внутрішньої частини заготовки повітряним струменем

• Вимірювальний щуп з продувкою повітрям з двома соплами спереду і ззаду

• Регулювання тиску затиску за допомогою клапанів з моторним керуванням

• Тиск затискання програмується за допомогою NC-програми

• Подовження жолоба для відведення стружки на конвеєрі на 300 мм

• Пакет для обробки алюмінію

• Модифікований шламовий насос на конвеєрі стружки

• Примусова індексація стрічкового фільтра

• Більший контейнер для стружки

• Подовження вставних екранів від транспортера стружки

• 3D модель робочої зони верстата у форматі STEP та IGES

• Поставка 3D-моделі на CD-диску

• Вихідний код PLC / SPS, включаючи апаратну конфігурацію управління Siemens англійською мовою

• Креслення масляного піддону для стандартного базового верстата

• Годинник шпинделя 18 071

Додаткова інформація

Верстат все ще під напругою
