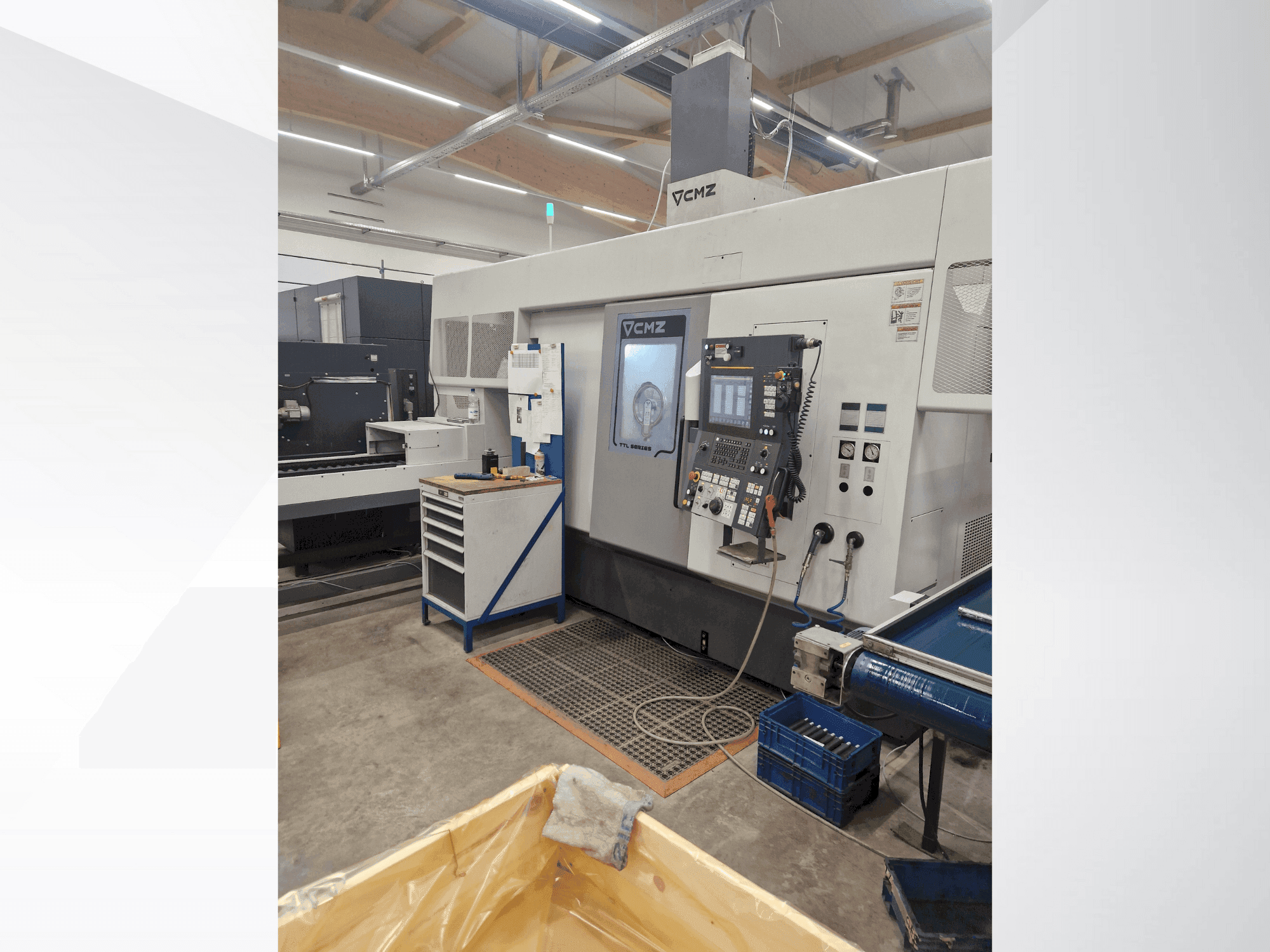

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Переваги машини

Технічні переваги машини

- Напруга: 400 В змінного струму

- Фази: 3 + N + PE

- Частота: 50 Гц

- Максимальна потужність: 90 кВА

- Максимальний струм: 125 А

- Тиск в пневматичній системі: 6 бар

- Мова управління: німецька

- Система управління: Fanuc (G-коди типу A)

- Оснащення лівого шпинделя: система LPS, осьовий упор, подача охолоджувальної рідини через шпиндель, цанговий патрон Hainbuch AXFIX 65 (стандарт) 2703/0008

- Оснащення правого шпинделя: система LPS, подача охолоджувальної рідини через шпиндель, бабка подовженого типу для приводного центру CM 3, цанговий патрон Hainbuch AXFIX 65 (стандарт) 2703/0008

- Пристрій попереднього налаштування інструменту: пристрій попереднього налаштування інструменту входить до комплекту

- Видалення стружки: Задній конвеєр для стружки з подвійним ланцюгом

- Верхня інструментальна револьверна головка (T1): Насос охолоджувальної рідини високого тиску з 3 програмованими ступенями (35, 15 та 6 бар), включаючи фільтр 75 мкм

- Нижня інструментальна револьверна головка (T2): насос охолоджувальної рідини високого тиску з 3 програмованими ступенями (35, 15 та 6 бар), включаючи фільтр 75 мкм

- Особливості системи охолодження: форсунки охолоджувальної рідини над шпинделями, форсунка для промивання, контроль рівня рідини в баку

- Системи контролю: управління терміном служби інструменту, контроль навантаження на інструмент

- Система витяжки: Приєднувальний фланець Ø150, витяжний агрегат LTA E120-X1-H з монтажними деталями, шлангами та опорою

- Автоматизація / портальний завантажувач: 3-осьовий портальний завантажувач з ЧПУ GL20-11 (хід у обидва боки), подвійний поворотний захват із сервоуправлінням 2×180° для деталей валів GLII, спеціальний кожух порталу

- Транспортування заготовок: носій заготовок WS-700-3000 зліва спереду, WS-700 з 3 рядами V-подібних направляючих (по 2 вали в ряду), носій заготовок CMZ для круглого та квадратного матеріалу (V-подібна опора, версія 90°), інтерфейс підключення для розвантажувального конвеєра замовника

- Надані тримачі інструментів: 8 подвійних радіальних тримачів для інструментів 20x20 (310.04.092046), 6x тримачі для розточувальних інструментів Ø32 H75 (310.04.092060), 2x TTL/10400/02 осьові тримачі для приводних інструментів ER32 з внутрішнім охолодженням 70 бар (12000 об/хв), 2 шт. TTL/10400/09 — радіальних тримачів для приводних інструментів з внутрішнім охолодженням 70 бар, ER16 (макс. 12000 об/хв)

- У комплекті затискні губки: губки для заготовки (32 мм/30–35 мм, 35 мм/35–40 мм, квадратні 30 мм/30×30 мм), губки для готової деталі (32 мм/30–35 мм, 38–40 мм/35–40 мм, квадратні 30 мм/30 × 30 мм)

- обертове оглядове віконце / індикатор стану верстата

- Cmz потребує сигналу, що вказує на можливість розміщення деталі / вихідного сигналу, що вказує на можливість вільного руху конвеєра
