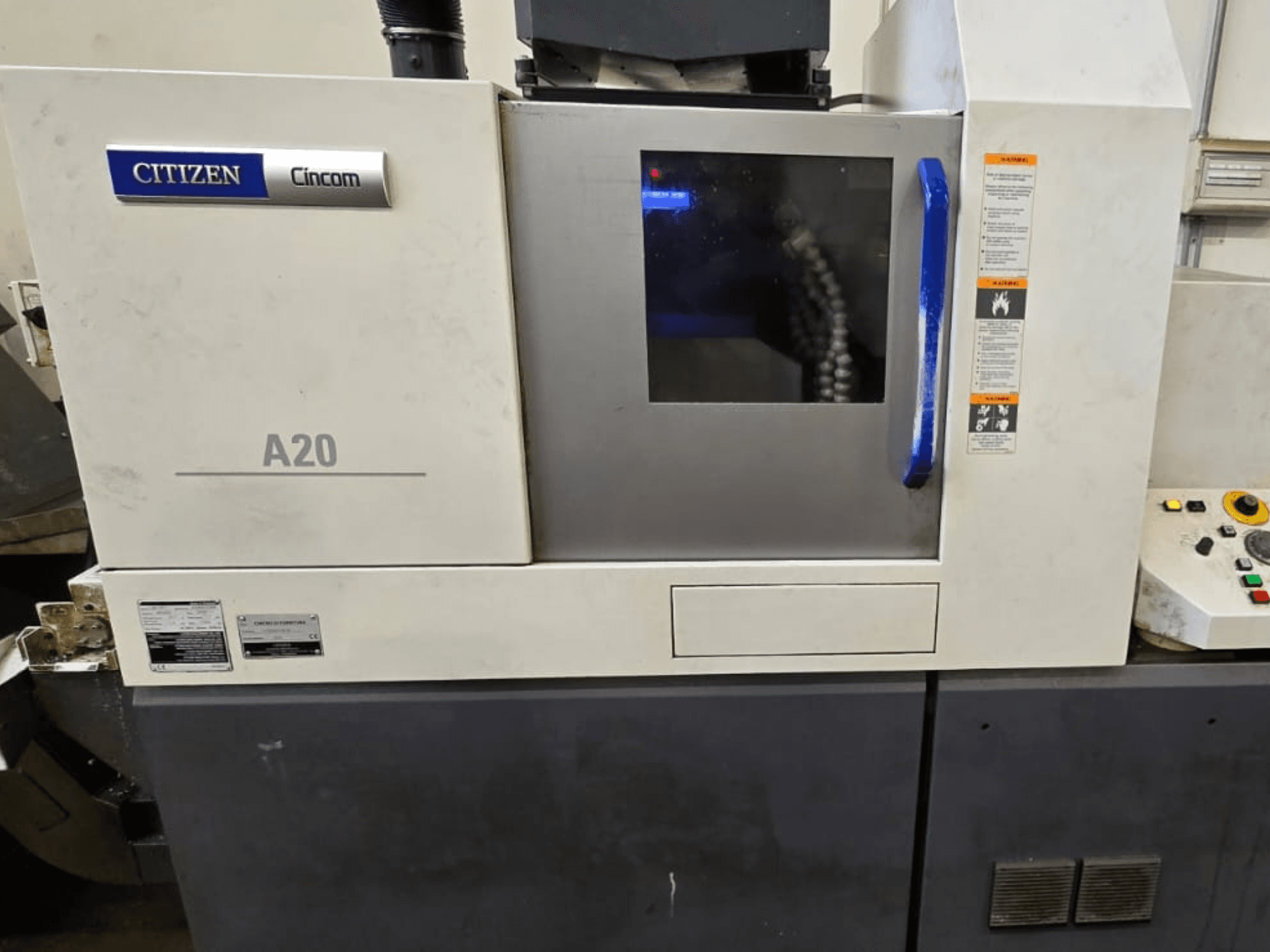

Цей 6-осьовий токарний верстат Citizen Cincom A20-VII був виготовлений у 2018 році. Він забезпечує обробку заготовок з максимальним діаметром 25,4 мм та максимальною довжиною 200 мм. Верстат оснащений надійною системою інструментального оснащення з 22 позиціями для інструментів та функцією приводного інструменту. Якщо ви шукаєте верстат із високою якістю токарної обробки, зверніть увагу на швейцарський токарний верстат Citizen Cincom A20-VII, який ми пропонуємо до продажу. Зверніться до нас, щоб отримати детальну інформацію щодо цього верстата.
Огляд
- бренд: Citizen
- рік: 2018
- МОДЕЛЬ: A20
- тип програми: Поворот.
- Місцезнаходження: Італія
- тип машини: Токарний верстат швейцарського типу
Технічна інформація - Citizen A20
Розміри
- Висота машини: 1690 mm
- Довжина машини: 2245 mm
- Вага машини: 3400 kg
- Ширина машини: 1180 mm
Рух
- Кількість осей: 6
- Хід по осі X: 55 mm
- Хід по осі Y: 308 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Так
- Макс. діаметр прута: 25.4 mm
- Потужність шпинделя: 3.7 kW
- Швидкість шпинделя: 10000 RPM
Додаткова інформація
Стан: підключено до джерела живлення, працює
Наробіток шпинделя: приблизно 7 000 год
Осі/конфігурація:
Загальна кількість осей: 6 (5 лінійних: X1, Y1, Z1, X2, Z2 + C-ось)
C-ось: на головному та протишпинделі, роздільна здатність 0,001°, індекс 90° 0,27 с
Робоча потужність:
Максимальний діаметр прутка: 20 мм (стандарт); з встановленою опцією «Large Bore»: 25,4 мм (1")
Максимальна довжина обробки за одне затискання: 200 мм із синхронізованою направляючою втулкою
Максимальний виступ з протишпинделя: 80 мм
Головний шпиндель:
Максимальна швидкість: 10 000 об/хв (обмежена до 8 000 об/хв при отворі 25,4 мм за параметром)
Потужність двигуна: 2,2 / 3,7 кВт
Максимальний діаметр свердління: Ø12 мм
Максимальний розмір різьби: M8
Контршпиндель:
Максимальна швидкість: 8 000 об/хв
Потужність двигуна: 1,1 / 1,5 кВт
Ось С: Так, роздільна здатність 0,001°
Система інструментального оснащення:
Загальна кількість позицій інструменту: 22 + α
Приводні інструменти: Так
Приводні інструменти: 4
Потужність двигуна приводного інструменту: 0,75 кВт
Максимальна швидкість обертання приводних інструментів: 8 000 об/хв
Розташування інструментів:
Блок інструментів: 5 токарних інструментів, 16 × 16 мм
Поперечні приводні інструменти: 4 × ER16
Передні позиції інструментів: 4 фіксованих приводних інструменти + 2 подвійні позиції ER11
Задні позиції інструментів: 3 фіксовані інструменти + 1 приводний інструмент ER11 на протишпинделі
Діаметр розточувального інструменту: Ø25,4 мм на 3 позиціях
Ход:
X1: 55 мм; Y1: 308 мм; Z1: 200 мм
X2: 55 мм; Z2: 200 мм
Подача/точність:
Швидкісний хід: 30 м/хв (X/Y/Z)
Лінійна роздільна здатність: 0,0001 мм
Роздільна здатність повороту: 0,001°
Рідини:
Ємність масляного бака: 180 л
Дані щодо встановлення:
Джерело живлення: 200 В ±10 %, 50/60 Гц
Потрібна потужність: приблизно 13 кВА (15 кВА з охолоджувальною рідиною під високим тиском)
Подача повітря: 0,5 МПа, 100 Нл/хв
Встановлені опції:
Опція великого отвору S393 з отвором шпинделя 25,4 мм (1")
Додаткове обладнання
Подавач прутків: LNS EXPR S3 320 Z, місткість 3 м, до Ø25 мм
Система охолодження високого тиску: Citizen 1,5 МПа, 15 л/хв, фільтр 50 мкм
Конвеєр для стружки: шарнірний, з вивантаженням ззаду
Вивантаження довгих деталей
Витяжний агрегат (туман/диміння)
*Можливі розбіжності між наведеними даними та фактичними значеннями
