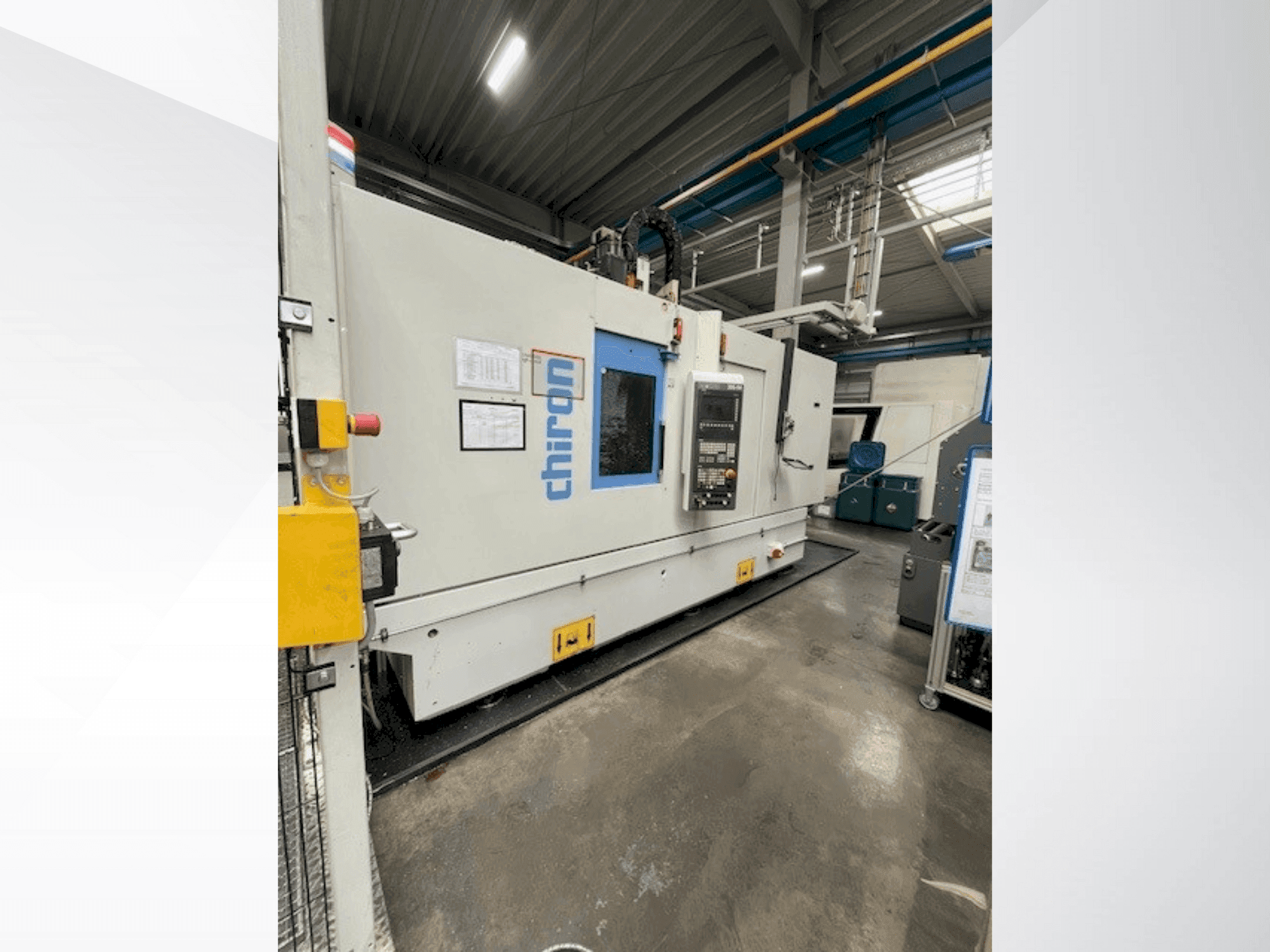

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Додаткове обладнання

• - ДОДАТКОВО: робот, вся камера, включаючи конвеєрні стрічки, ПЛК, токарна станція

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Позиції інструментів: 2x35
  • - Довжина інструменту макс: 380 мм

Додаткова інформація

• - Бризкозахисна панель з повністю закритою робочою зоною з завантажувальними дверцятами, з електричним захистом/ зі змінними захисними вікнами/ Перегородка робочої зони з жалюзі з нержавіючої сталі Висота 2340 мм над підлогою, включаючи освітлення машини/ Міні-панель керування з кнопкою запуску та скидання для організації палет M61/M62/ Інтегрований пристрій для зміни заготовки IWW 0/180°/ для оптимального відводу стружки з центральною перегородкою з листової сталі/ Час зміни заготовки прибл. 3,5 секунди, залежить від ваги, саморегулюється/ завдяки самонавчальному регулюванню швидкості/. Транспортне навантаження на сторону 0 - макс. 250 кг/ Макс. 120 кг різниця у вазі між двома сторонами столу. Кожна сторона столу підготовлена для установки пакета поворотного столу. Відстань між кріпленням шпинделя і центром/точкою повороту /ШхВ мінімум 75 мм/. Шляхи переміщення: Вісь X 630 мм/ вісь Y 530 мм/ вісь Z 450 мм/ Система промивання резервуара з підключенням охолоджуючої рідини/ Поворотний стіл з ЧПК, тип ATU 200/ Інтегрований у вбудований пристрій для зміни заготовки IWW 0/180°/ З гідравлічним затискачем, крутний момент 1.200 Нм/ Повторюваність +5" з Планшайба © 225 мм, з центруванням® 60 -0,008,/ /Повторюваність +2" з / /Планшайба © 225 мм, з центруванням Контрпідшипник з гідравлічним затискачем, момент затягування 800 Нм,/. З боку поворотного столу та контрпідшипника. Радіус повороту 285 мм/ 7-а або 5-а NC вісь, з можливістю підключення/ Регульоване пневматичне з'єднання для подачі ущільнювального повітря/ Регульоване гідравлічне з'єднання для затиску/. Поворотний канал подачі 2 x 5-ходовий/ Поворотний стіл збоку: 4 x гідравлічний/пневматичний, 1 x пневматичний/ 4 x гідравлічні/пневматичні з боку контрпідшипника, 1 x пневматичні/ Робоча зона - призначення поворотного столу/ AF1 Поворотний стіл ATU 200/ AF2 Поворотний стіл ATU 200/ Двошпиндельна бабка/ Підготовлена для розміщення 2 головних шпиндельних двигунів зі шпинделями/ Відстань між шпинделями по осі X 400 мм/ Привід головного шпинделя з 2 двигунами змінного струму/ Пневматичний, з контролем затиску інструменту/ 11,0 кВт при 100% робочому циклі/ 25,3 кВт при 15% робочому циклі/ Частота обертання до 12 000 об/хв/ Максимальний крутний момент 140 Нм/ Свердління 2 x 42 мм/ в сталі E355/ Автоматична зміна інструменту/ з міцним, повністю закритим магазином для ланцюгового знімача/ 2 x 35 позицій інструмента/ Хвостовик HSK-A 63 DIN 69893/ Ширина інструменту макс. 78 мм/ Ширина інструменту з вільними сусідніми позиціями макс. 140 мм/ Довжина інструмента макс. 380 мм/ Вага інструменту макс. 8,0 кг (макс. навантаження на магазин 240 кг)/ Час заміни інструменту прибл. 0,9 с (залежить від системи керування)/ Час обробки прибл. 2,2 с (залежить від системи ЧПК)/ Час обробки прибл. 2,2 с (залежить від системи ЧПК)/ Привід подачі по осях X, Y і Z/ Цифрові приводи з системами прямого вимірювання положення, застосування надлишкового тиску/ Швидкість швидкого переміщення 75 - 75 - 75 м/хв Прискорення по осях 1,0 - 1,4 - 1,6 g/ Лінійка рішень SIEMENS CNC control 840D/ в т.ч. 10,4-дюймовий кольоровий TFT екран / повна клавіатура / панель оператора OP010S/ 1280 1 (TCU / NCU 720.3, 1 канал) Інтерфейс користувача Operate/ NC RAM 3 MB (макс. 1 MB доступно)/ (макс. 200 програм доступно)/ (макс. 1 MB доступно) (доступно макс. 200 програм) для виконання програм обробки деталей відповідно до DIN 66025/ CF-карта пам'яті 8 Гб (макс. доступно 3 Гб)// для роботи з програмами обробки деталей згідно з DIN Індикація потужності, часу роботи та лічильника заготовок на екрані, Блокування екрану, авторизація доступу за допомогою клавішного перемикача, Діагностика ЧПК з функцією допомоги, діагностика верстата, USB-інтерфейс на панелі керування. Система попереднього огляду з динамічним управлінням подачею вперед, орієнтована зупинка шпинделя, перезапуск в програмі, Технологія підпрограм на мові високого рівня і параметрів, Одночасне програмування, підтримка циклів, Цикли свердління G81-G89, схеми свердління та фрезерування, Вимірювання у функціях JOG, M і T, Зміщення інструменту для геометрії, зносу, 4 збережених зміщення нульової точки G54-G57, 30 зміщень нульової точки за допомогою функцій G. Програмування, Корекція радіуса інструменту з розрахунком точок перетину, Вставка фасок і радіусів, радіусів переходу, Програмування контурів, масштабний коефіцієнт, дзеркала, Полярні координати, кругова інтерполяція (програмування по повному колу). 3D-інтерполяція, гвинтова інтерполяція. Завдяки винаходу зі свіжими звуковими хвилями/ Мережевий кабель не входить до комплекту. Конвеєр для стружки (скребкова стрічка)/. Ємність бака 200 л/ Продуктивність насоса 250 л/хв при тиску 1,4 бар/ Очищення МОР через щілинний сітчастий короб/. Висота транспортера для видалення стружки 1050 мм/ Напрямок транспортера стружки лівий/ 1640 1/ Система охолодження TPF 350 / FKA 900/ (також для шламоутворюючих матеріалів, наприклад, сірого чавуну, GGG, Al з вмістом Si >/= 12%) Ємність бака 900 л/ Насос LP від 100 л/хв при 2,4 бар до 250 л/хв при 2,3 бар Енергоефективний насос HP з частотним керуванням 43 л/хв при 20 бар до 35 л/хв при 70 бар Перепускний клапан для 8 програмованих рівнів тиску/ Попереднє налаштування на 20, 30, 40, 50, 55, 60, 65, 70 бар

Умови оплати

• Оплата заздалегідь

• Фінансування активів
