CHIRON - FZ18WIT-MIL-CHI-2019-00002
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

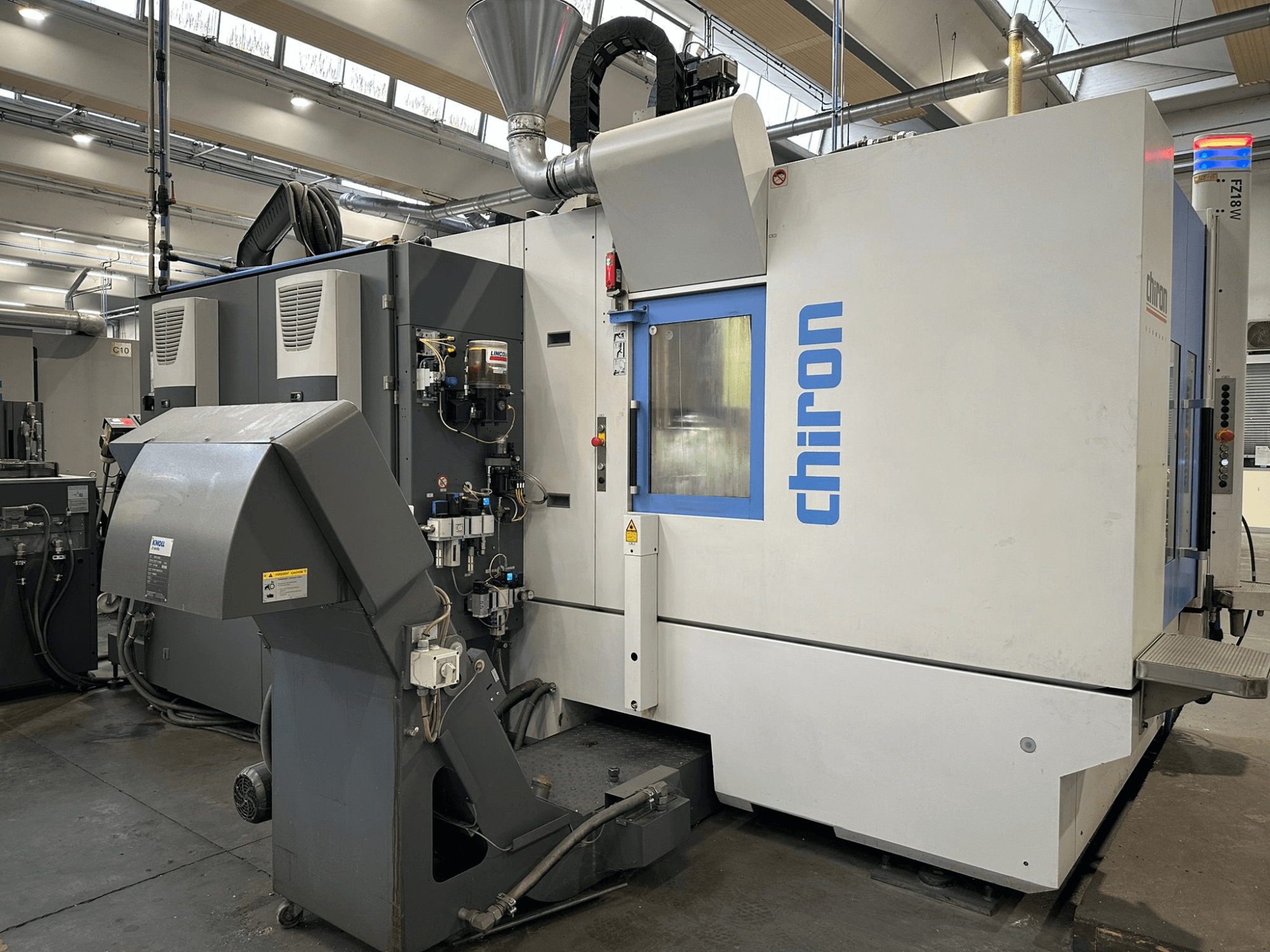

Цей 5-координатний верстат CHIRON FZ18W, виготовлений у 2019 році, оснащений системою керування FANUC 31i-B5 і безперервним 5-координатним керуванням. Він може похвалитися швидкістю обертання шпинделя до 12 000 об/хв, кількістю інструментів 70 і швидкістю швидкого переміщення 75 м/хв. Завдяки автоматичній зміні палет і подвійним поворотним столам він ідеально підходить для складних завдань обробки. Якщо вам потрібен високоякісний фрезерний верстат, зверніть увагу на верстат CHIRON FZ18W, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: CHIRON
- рік: 2019
- МОДЕЛЬ: FZ18W
- тип програми: Фрезерування
- Місцезнаходження: Італія
- тип машини: Вертикальний обробний центр
- марка блоку управління: FANUC
Технічна інформація - CHIRON FZ18W
Блок керування
- Марка керування: FANUC
- Модель керування: 31i-B5
Рух
- Кількість осей: 5
- Хід осі X: 800 mm
- Хід осі Y: 530 mm
- Хід осі Z: 450 mm
Технічні характеристики
- Макс. вага інструмента: 8 kg
- Потужність шпинделя: 22 kW
- Швидкість шпинделя: 12000 RPM
Додаткова інформація
Кількість осей: 5 (X, Y, Z + 2 поворотні осі через піддон/поворотний стіл)
Шпиндель:
Шпиндельний двигун змінного струму: 7,5 кВт (100% навантаження), 22,0 кВт (10% навантаження)
Максимальний крутний момент: 140 Нм
Конусність: HSK-A63 (DIN 69893)
Потужність свердління: Ø 42 мм
Здатність до нарізання різьби: M30
Продуктивність фрезерування: 500 см³/хв (сталь E355)
Пристрій для зміни інструменту:
Тип: Повністю закритий магазин для ланцюга
Місткість: 70 інструментів
Максимальний діаметр інструменту: 78 мм (160 мм з вільними сусідніми позиціями)
Максимальна довжина інструменту: 380 мм
Максимальне навантаження на магазин 240 кг
Час зміни інструменту: ~0,9 с
Час від стружки до стружки: ~2,6 с
Швидкість та динаміка подачі:
Швидке переміщення (X/Y/Z): 75 м/хв
Прискорення: 0.6 - 1.2 - 1.4 g
Приводи: Прямі цифрові приводи з абсолютною системою вимірювання
Функції / утиліти машини:
Автоматична мийка робочої зони та пристосувань
Автоматичне централізоване змащення консистентним мастилом
Гідравлічний блок: 200 бар
Підготовка стисненого повітря з фільтрацією до 0,01 мкм
Охолоджувальний пристрій для компонентів верстата
Вимірювання, моніторинг, програмне забезпечення:
FANUC 3D контроль зіткнень
Моніторинг інструменту та керування суміжними інструментами
Електрика та інтерфейси:
Ethernet RJ45, USB, PCMCIA
Дистанційна діагностика: CHIRON remoteLine
Моніторинг даних і OEE: CHIRON dataLine
Відповідність вимогам: CE
Додаткове обладнання (роботи, автоматизація, периферія)
Автоматизація/палетування:
Автоматична зміна палет IWV 0°/180° (час зміни ~3,5 с)
Поворотний стіл ATU 200, 2 одиниці
Точність/повторюваність позиціонування: ±5
Максимальний момент затиску: 1,200 Нм
Максимальне навантаження на одну сторону (APC): 250 кг
Максимальна різниця у вазі між палетами: 0 кг
Система охолодження та відведення стружки:
Наскрізна подача ЗОР (попередньо)
Система подачі ЗОР під високим тиском до 30 бар
Фільтрація МОР: Барабанний фільтр TPF 350 S (50 мкм)
Конвеєр для відведення стружки: Шарнірна стрічка
Бак для МОР: 230 л
Насос: 250 л/хв при 1,4 бар
Зондування/керування інструментом:
Датчик Renishaw RLP40Q (попереднє налаштування)
Лазерний контроль поломки інструменту (Single F1000)
*Можливі розбіжності між наведеними даними та фактичними значеннями
